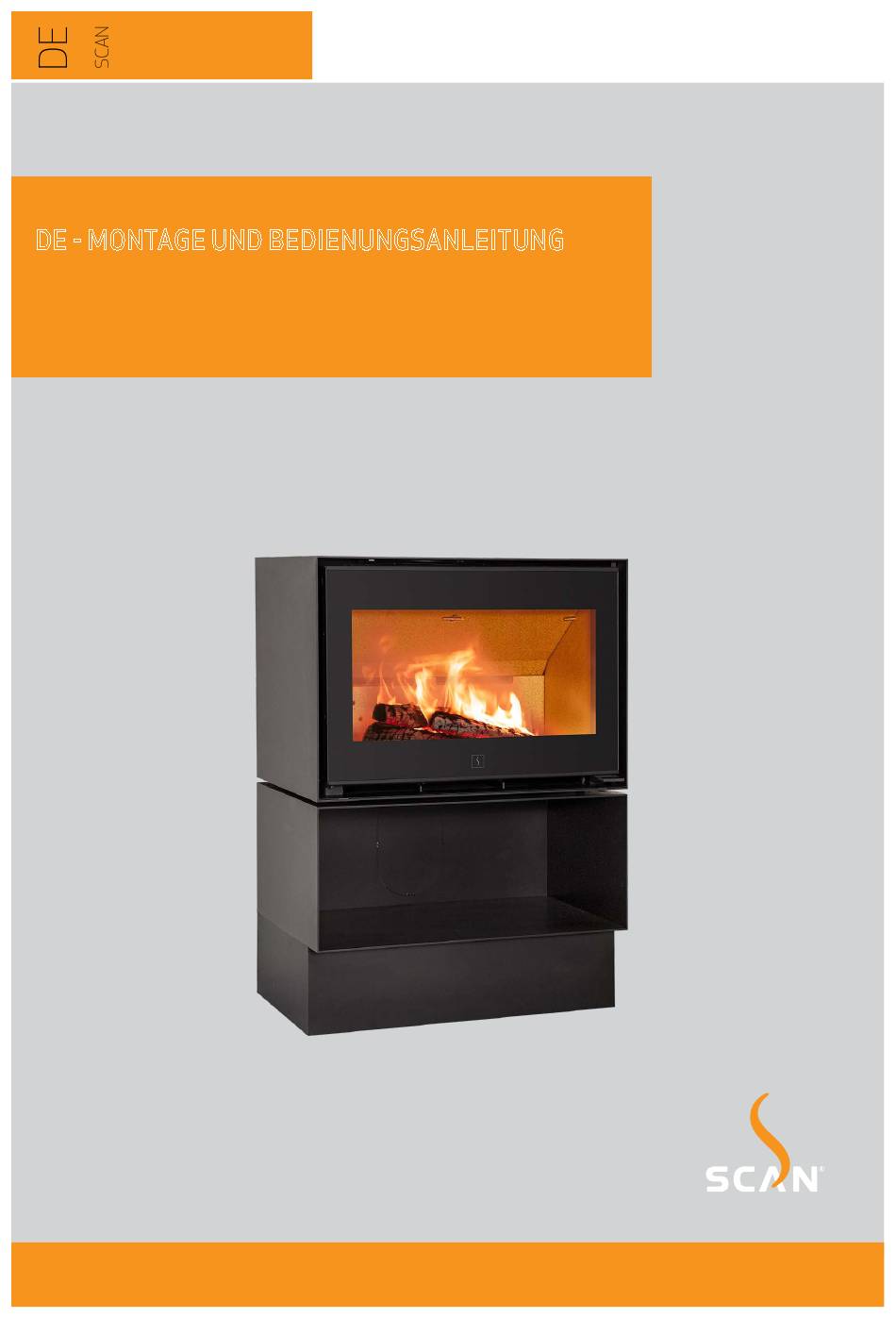

- Seite 1 1005-B DE - MONTAGE UND BEDIENUNGSANLEITUNG SCAN 1005-B MONTAGE UND BEDIENUNGSANLEITUNG SCAN 1005-B...
- Seite 2 überzeugt, dass Sie an Ihrem Kaminofen viel Freude haben werden. Damit Sie den größten Nutzen aus Ihrem Ofen ziehen können, ist es wichtig, unsere Ratschläge und Anweisungen zu befolgen. Lesen Sie diese Montage- und Bedienungsanleitung, bevor Sie mit der Montage beginnen. SCAN 1005-B...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS ¬ ¬ TECHNISCHE DATEN Installation Maßskizze und Mindestabstände Sicherheit Typenschild Technische Masse und Daten Produktregistriernummer ¬ ¬ MONTAGE Werkzeug für die Montage des Kaminofens Türbetätigung Einzelteile Montage des Rauchrohrstutzens Entsorgung der Verpackung Frischlufteinlass Weiteres Zubehör Externes Verbrennungsluftsystem Tragende Oberfläche Montage der externen Luftversorgung Vorlegeplatte Montage mit Sockel... -
Seite 4: Technische Daten
Sicherheitsfunktionen nicht wie vorgesehen funktionieren. Gleiches gilt für die Montage von Zubehör bzw. Zusatz- ausstattungen, die nicht von Scan A/S geliefert wurden. Funktionsstörungen können auch auftreten, wenn für den Betrieb und die Sicherheit des Ofens erforderliche Teile demontiert oder entfernt werden. -
Seite 5: Technische Masse Und Daten
Senotherm und Bedienungsanleitung des Produkts enthalten ist. Max. Holzscheitlänge Scan 1005-B 50 cm Die Scan 1005-B Serie ist für die Mehrfachbelegung geeignet. Gewicht Scan 1005-B (Keramischer Stein) ca. 140 kg Die Dop-Erklärung finden Sie auf www.scan-stoves.com Gewicht Scan 1005-B (Vermiculite) ca. -
Seite 6: Maßskizze Und Mindestabstände
MAßSKIZZE UND MINDESTABSTÄNDE... - Seite 7 MINDESTABSTÄNDE...
-
Seite 8: Typenschild
Typenschild Scan 1005-B (Vermiculite) PRODUKTREGISTRIERNUMMER Alle Scan Kaminofen sind mit einer Produktregistriernummer versehen. Bitte notieren Sie diese Nummer auf der Rückseite dieser Bedienungsanleitung. Die Nummer muss immer angegeben werden, wenn Sie mit Ihrem Händler oder Scan A/S Kontakt aufnehmen. Produktregistriernummer... -
Seite 9: Montage
3 Stifte Ø6 x 50 mm ¬ Öko-Energielabel ENTSORGUNG DER VERPACKUNG Ihr Scan Kaminofen wird mit den folgenden Verpackungen geliefert: Die Holzverpackung kann wiederverwendet und nach dem letzten Gebrauch als CO Holzverpackung neutraler Brennstoff verbrannt bzw. zum Recycling eingeschickt werden Schaumstoff Zum Recycling bzw. -
Seite 10: Weiteres Zubehör
Frischluft und Hitzeschild Abdeckungs- vægbeslag løse Scan 1010 platte für 91010034 NAVN: EMNE: TG.NR: Frischluft 12-08-2016 MATERIALE: VÆGT: DATO: SIGN: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 1010\91010034.idw STI: Großer Sockel Kleines Modul Kleiner Sockel... -
Seite 11: Tragende Oberfläche
Schornsteintyp ANSCHLUSS ZWISCHEN KAMINOFEN UND STAHLSCHORNSTEIN Ihr Scan Händler oder Ihr örtlicher Schornsteinfeger können Sie auch bei der Auswahl von Marke und Typ eines Stahlschorn- steins beraten. Dies stellt sicher, dass Ihr Schornstein zu Ihrem Kaminofen passt. ANFORDERUNGEN AN DEN SCHORNSTEIN Der Schornstein muss einen Durchmesser von Min. -
Seite 12: Aufbewahrung Von Brennbarem Material
Verbindung mit einem brennbaren Material verwendet werden. 324,5 324,5 = 10 mm Man darf Holz unter dem Ofen im Modul mit Frischluft und Hitzeschild aufbewahren TRAGEKAPAZITÄT Scan 1003-B Målskitse Scan 1003-B 91003024 NAVN: EMNE: TG.NR: 23-05-2019 MATERIALE: VÆGT: DATO: SIGN: M3 NR.:... -
Seite 13: Sicherheitsabstand
Der Kaminofen muss so aufgestellt werden, dass der Ofen, das Rauchrohr und der Schornsteinlauf gereinigt werden können. Min. Min. 140 mm 175 mm Min. Min. 140 mm 175 mm 324,5 324,5 Scan 1003-B Målskitse Scan 1003-B NAVN: EMNE: TG.NR: 23-05-2019 MATERIALE: VÆGT: DATO: SIGN: M3 NR.: DIM.: AREAL:... -
Seite 14: Türbetätigung
TÜRBETÄTIGUNG Die Tür öffnet beim Herunterdrücken des Griffs Die Tür muss ähnlich wie eine Autotür zugeschlagen werden. Den Griff (in horizontaler Position) greifen und die Tür zuschlagen MONTAGE DES RAUCHROHRSTUTZENS Der Kaminofen ist ab Werk für einen oberen Rauchrohrabgang vorbereitet, der Anschlussstutzen kann aber für hinteren Abgang gedreht werden. -
Seite 15: Frischlufteinlass
Die Führungsstifte der Verkleidung in die Arretierungen der Kassette setzen. Externe Luftversorgung hinten in der Kassette Externe Luftversorgung durch den Boden Ekstern forbrænding Scan 1003-B 91003039 NAVN: EMNE: TG.NR: DATO: 28-05-2019 MATERIALE: VÆGT: SIGN: M3 NR.: DIM.: AREAL: Scan A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 1003\91003039.idw STI:... -
Seite 16: Montage Der Externen Luftversorgung Unten In Der Kassette
DATO: SIGN: M3 NR.: DIM.: AREAL: Scan A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 1003\91003040.idw STI: MONTAGE DER EXTERNEN LUFTVERSORGUNG UNTEN IN DER KASSETTE Die Muffe (Ø 100 mm) montieren 4 x selbstschneidende Schrauben 4,2 x 6,5 mm Scan 1003-B Ovn uden kasse... -
Seite 17: Externe Luftversorgung Hinten In Der Kassette
Scan 1001 Krog Iversen & Co A/S Frisklufttilførsel bund af ovn NAVN: EMNE: TG.NR: 91001032 Scan 1010 Frisklfuft bund NAVN: EMNE: TG.NR: 91010036 DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 1010\91010036.idw STI: 07-05-2012 MATERIALE: VÆGT: DATO: SIGN: MATERIALE: VÆGT: DATO: 18-08-16 SIGN: DIMENSION: DIMENSION:... -
Seite 18: Montage Mit Sockel
Bitte folgen Sie die untenstehende Reihenfolge A, B, C und D Scan 1010 indstil ben NAVN: EMNE: TG.N 23-08-2016 DATO: MATERIALE: VÆGT: DIMENSION: AREAL: Krog Iversen & DK-5492 Vissen C:\Working Folder\Designs\Scan 1010\91010039.idw STI: justering af sokkel 1010 91010015 EMNE: TG.NR: 08-06-2016 VÆGT: DATO: SIGN: DIM.: AREAL: Scan A/S DK-5492 Vissenbjerg©... -
Seite 19: Wandmodell
Flansch am Rauchrohrstutzen vorhanden sein. Fragen Sie bitte einen Fachmann. Scan 1005-B Min. 466,5 mm Scan A/S lehnt jede Haftung für die Installation von Wand-Kaminöfen ab. MASSSKIZZEN DER WANDBESCHLÄGE Für die Wandmontage empfehlen wir die Benutzung der mitgelieferten Wandhalterungen. -
Seite 20: Montage Der Wandbeschläge
NAVN: EMNE: TG.NR: kann der Ofen 20-06-2016 MATERIALE: VÆGT: DATO: SIGN: feinjustiert werden M3 NR.: DIM.: AREAL: Scan A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 1010\91010027.idw STI: Justeringsbeslag Scan 1003-B NAVN: EMNE: TG.NR: 29-03-2022 MATERIALE: VÆGT: DATO: SIGN røgstuds NAVN: Scan 1010 EMNE: TG.NR:... - Seite 21 Scan 1010 NAVN: EMNE: MATERIALE: M3 NR.: DIM.: AREAL: justerskive Scan 1010 NAVN: EMNE: MATERIALE: C:\Working Folder\Designs\Scan 1010\91010045.idw STI: MATERIALE: VÆGT: M3 NR.: DIM.: M3 NR.: DIM.: AREAL: C:\Working Folder\Designs\Scan 1010\9101004 STI: C:\Working Folder\Designs\Scan 1010\91010023.idw STI: Das Modul (A) auf den Wandbeschlag anhängen. Ofen einsetzen (B). Indikatorplakette anbringen (C)
-
Seite 22: Montage Der Brennkammerplatten
Bei Montage der Bodenplatten folgen Sie den Punkten 2 und 3 - ansonsten fahren Sie mit Punkt 4 fort ION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© \Working Folder\Designs\Scan 1003\91003035.idw Den Holzfang gegen die vordere Kante des Einsatzes Die Bodenplatten so einsetzen, dass die abgeschrägte platzieren Kante nach hinten und abwärts kehrt... - Seite 23 VÆGT: DATO: SIGN: ION: AREAL: Krog Iversen & Co A/S DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© DK-5492 Vissenbjerg© \Working Folder\Designs\Scan 1003\91003030.idw C:\Working Folder\Designs\Scan 1003\91003029.idw STI: Montering af nederste røgvenderplade Scan 1003-B NAVN: EMNE: TG.NR: 91003028 27-05-2019 MATERIALE: VÆGT:...
-
Seite 24: Justierung Der Tür
Im Laufe der Zeit kann die Tür ein bisschen "hängen". Dies kann dadurch behoben werden, dass man die Justierschraube der Tür mittels eines 8 mm Gabelschlüssels nach oben justiert. Die Justierschraube befindet sich oben in der Scharnierseite wie gezeigt. Justering af låge Scan 1003-B 91003037 NAVN: EMNE: TG.NR:... -
Seite 25: Bedienungsanleitung
Tertiærkasse, luftindikator Scan 1005 NAVN: EMNE: TG.NR: 91005014 DIMENSION: AREAL: Krog Iversen & Co A/S DATO: 19-03-2018 MATERIALE: VÆGT: SIGN: Primärluft Sekundärluft DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 1003\91003037.idw STI: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 1005\91005014.idw STI:... -
Seite 26: Betriebsanleitung
Ergebnisse liefern ANZÜNDEN Wir empfehlen die Benutzung von Anzündern oder ähnlichen Produkten, die Sie bei Ihrem Scan Händler erhalten. Anzünder zünden das Holz schneller an und halten den Verbrennungsprozess sauber. Schauen Sie sich unser Video über eine korrekte Feuerung auf www.scan-stoves.com... -
Seite 27: Dauerbetrieb
DAUERBETRIEB Es ist wichtig, in der Brennkammer eine möglichst hohe Temperatur zu erzielen. Dies führt zu einer optimalen Nutzung des Kamineinsatzes und Brennstoffs sowie zu einer sauberen Verbrennung. Sie vermeiden so die Ablagerung von Ruß an der Brennkammerverkleidung und Glasscheibe. Im Betrieb darf sich kein Rauch zeigen, nur eine Luftbewegung, die die laufende Verbrennung anzeigt. -
Seite 28: Die Funktion Des Schornsteins
DIE FUNKTION DES SCHORNSTEINS Der Schornstein ist der Motor des Kamineinsatzes. Seine Leistung bestimmt, wie gut Ihr Kamineinsatz funktioniert. Der Zug im Schornstein erzeugt Unterdruck im Kamineinsatz. Der Unterdruck zieht den Rauch aus dem Kamineinsatz und führt Luft durch den Verbrennungsluftschieber in den Verbrennungsprozess. Verbrennungsluft wird auch für das Luftspülungssystem benutzt, das die Glasscheibe rußfrei hält. -
Seite 29: Auswahl Von Holz/Brennstoff
UMGANG MIT BRENNSTOFF AUSWAHL VON HOLZ/BRENNSTOFF Sie können alle Holzarten als Brennstoff benutzen. Hartholz wie Buche oder Esche eignet sich aber allgemein besser zum Heizen, weil es gleichmäßiger verbrennt und weniger Asche verursacht. Andere Holzarten wie Ahorn, Birke und Fichte sind ausgezeich- nete Alternativen. -
Seite 30: Schornsteinkehren Und Reinigung Des Kaminofens
Der Kaminofen wird durch Abreiben mit einem trockenen, fusselfreien Tuch gereinigt. Sollte der Lack Schaden nehmen, ist ein Reparaturlack als Spray bei unseren Scan-Fachhändlern erhältlich. Da es Farb-nuancen- unterschiede geben kann, empfehlen wir, eine größere Fläche mit einem natürlichen Übergang zu besprühen. Das beste Ergebnis erreicht man, wenn der Kaminofen gerade so warm ist, dass man die Hand darauf halten kann. -
Seite 31: Reinigung Des Glases
EMNE: TG.NR: 91003038 28-05-2019 MATERIALE: VÆGT: DATO: SIGN: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 1003\91003038.idw STI: ENTSORGUNG VON KAMINOFENTEILEN Stahl/Gusseisen Zum Recycling einschicken Glas Als Keramikabfall entsorgen Brændkammerforing, eksploderet Scan 1003 91003003 NAVN: EMNE: TG.NR: Brennkammerverkleidung Vermiculite, Keramischer Stein oder Schamotte kann nicht recycelt werden. -
Seite 32: Übermässige Russablagerung Im Schornstein
FEHLERSUCHE RAUCHEMISSIONEN ¬ Feuchtes Holz ¬ Schlechter Schornsteinzug ¬ Schornstein nicht richtig für den Kaminofen dimensioniert ¬ Rauchrohr/Schornstein auf freien Durchgang prüfen ¬ Hat der Schornstein die richtige Höhe für die Umgebung? ¬ Unterdruck im Raum ¬ Achten Sie beim hinteren Abgang darauf, dass das ¬... -
Seite 33: Die Folgenden Teile Sind Nicht Von Der Garantie Gedeckt
Werk verlassen. Wenn dennoch Produktionsfehler oder Defekte auftreten, werden diese für fünf Jahre durch die Garantie gedeckt. Bei jeder Kontaktaufnahme mit uns oder Ihrem Scan Händler im Zusammenhang mit einem Garantieanspruch müssen Sie die Produkt-Registriernummer Ihres Kaminofens angeben. - Seite 34 NOTITZEN...
- Seite 36 Produktregistriernummer Geben Sie diese Nummer bei allen Anfragen an Ausgabe: DE 91005502 10059451-P00 SCAN A/S Damsbovej 1 DK-5492 Vissenbjerg www.scan-stoves.com 04.04.2022...
