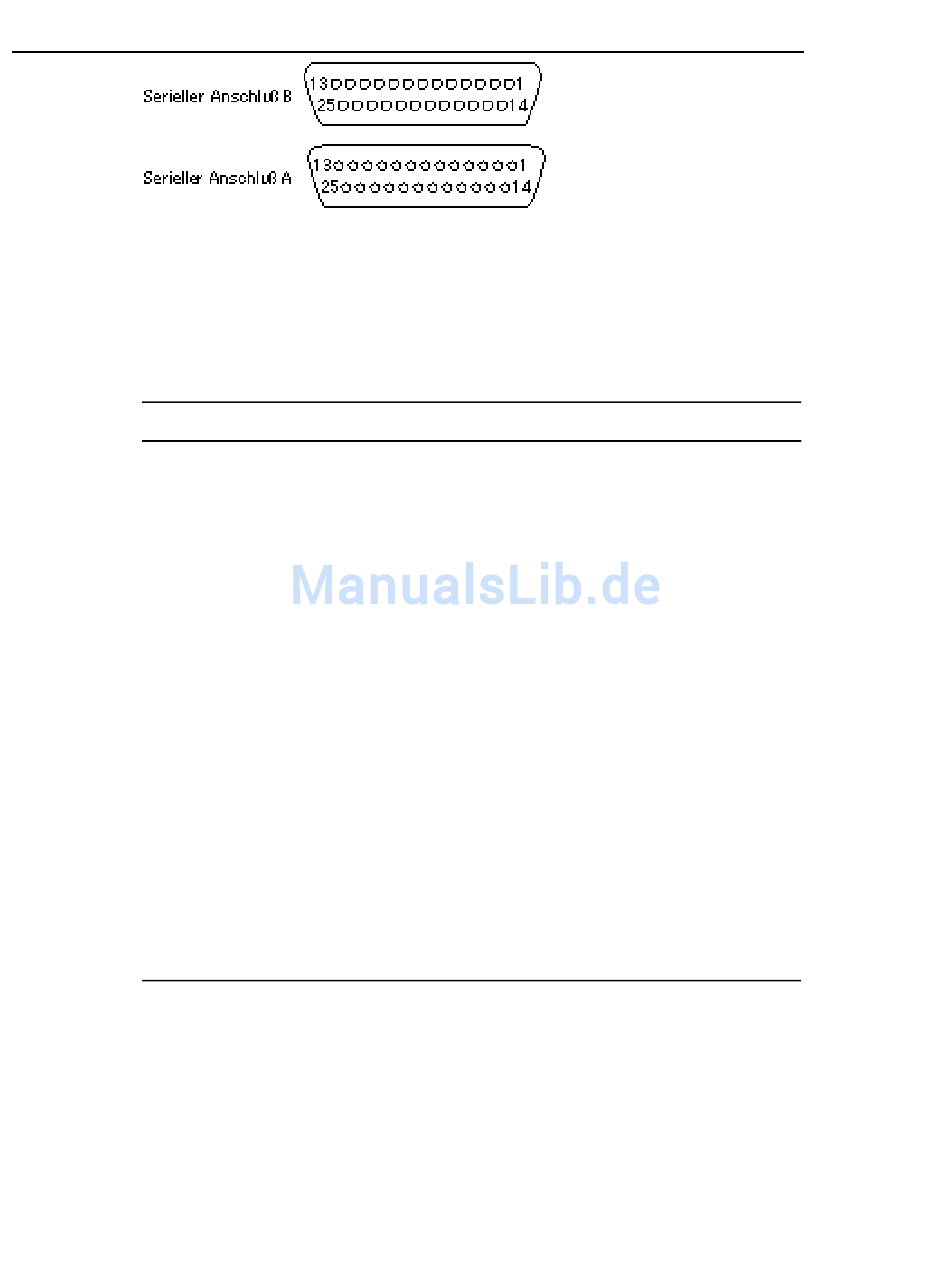

Diagramm der seriellen Anschlüsse A und B
Signale der seriellen Anschlüsse
Stift
Signal
1
NC
2
SER_TDX_A_CONN
3
SER_RXD_A_CONN
4
SER_RTS_A_L_CONN
5
SER_CTS_A_L_CONN
6
SER_DSR_A_L_CONN
7
Gnd
8
SER_DCD_A_L-CONN
9
BUTTON_POR
10
BUTTON_XIR_L
11
+5Vdc
12
NC
13
NC
14
NC
Beschreibung
Not connected (Nicht verwendet)
Transmit Data (Sendedaten)
Receive Data (Empfangsdaten)
Ready To Send (Sendeteil einschalten)
Clear To Send (Sendebereitschaft)
Data Set Ready (Betriebsbereitschafts)
Signal Ground (Signalerde)
Data Carrier Detect (Empfangssignalpegel)
TBD
TBD
+5 Vdc (+5 V Gleichstrom)
Not connected (Nicht verwendet)
Not connected (Nicht verwendet)
Not connected (Nicht verwendet)
Beschreibung der Signale an den einzelnen Anschlüssen
169
