Übersicht über die Jumper auf der
Hauptsystemplatine
Die Jumper auf der Hauptsystemplatine erfüllen die folgenden Funktionen:
4 Konfiguration der seriellen Anschlüsse für den EIA-423- oder EIA-232D-Betrieb.
Informationen zu den Jumper-Einstellungen für EIA-423/232D sowie zur
Konfiguration der Jumper finden Sie unter "Übersicht über die Jumper für die
seriellen Anschlüsse" on page 103.
4 Steuerung des Flash-PROM auf der Hauptsystemplatine. Informationen über die
Jumper-Einstellungen für das Flash-PROM finden Sie unter "Übersicht über die
Flash-PROM-Jumper" on page 104.
Die Jumper-Einstellungen dürfen nur von einem qualifizierten Sun-Kundendienst
geändert werden. Weitere Informationen zum Ändern der Jumper-Einstellungen
finden Sie im Sun Enterprise 420R Server Service Manual.
Die Jumper sind auf der Hauptsystemplatine mit Jumper-Adressen gekennzeichnet.
Die Jumper für die seriellen Anschlüsse sind zum Beispiel als J2805 und J2804
gekennzeichnet. Die Jumper-Stifte befinden sich direkt neben den Jumper-Adressen.

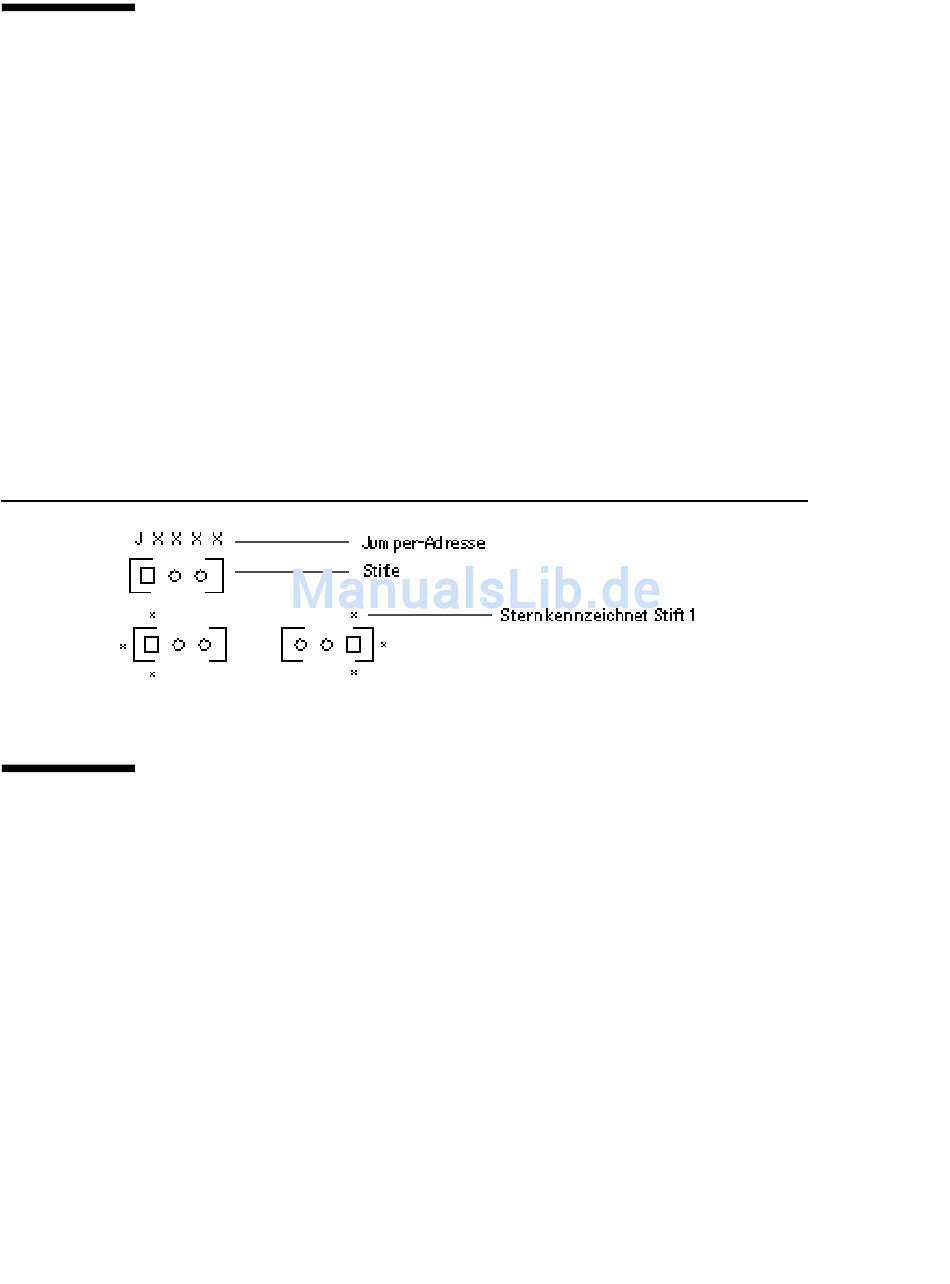

Stift 1 ist an einer der unten gezeigten Positionen mit einem Stern (*) gekennzeichnet.
Übersicht über die Jumper für die
seriellen Anschlüsse
Die Jumper für die seriellen Anschlüsse auf der Hauptsystemplatine (J2805 und
J2804) ermöglichen die Konfiguration der zwei seriellen Anschlüsse des Systems für
EIA-423- oder EIA-232D-Signalpegel. EIA-423-Signalpegel sind der Standard für
Benutzer in Nordamerika. EIA-232D-Signalpegel sind für die digitale
Telekommunikation in den Ländern der Europäischen Gemeinschaft erforderlich.
