4) Überprüfen, ob das System Leckagen hat. Sollte der Kompressor nicht funktionieren, sollte eine bestimmte Menge des Kälte-
mittels R410a durch das Außeneinheits-Flüssigkeitsventil gefüllt werden. Wenn der Innenrohrdruck nimmt zu und das Kälte-
mittel nicht sofort gefüllt werden kann, die Einheit kann in Betrieb gesetzt werden, um den Kühlbetrieb zu beginnen und das
Kältemittel gleich danach durch das Außeneinheits-Gasventil zu füllen.
a.
Kältemittel-Zusatzfüllmenge
1) Kältemittelfüllmenge in der Außeneinheit vor Lieferung.
M o
Kältemittelfüllmenge (kg)
Bei der Kältemittel-Füllmenge der Tabelle 6 werden die Zusatzfüllmengen der Inneneinheit und Kältemittelleitung nicht beachtet.
Die Kältemittel-Zusatzfüllmenge ist vom Durchmesser und Länge der Kältemittelleitung abhängig. Die passende Zusatzfüllmenge
wird bei der Installation entschieden.
Die Kältemittel-Zusatzfüllmenge für zukünftige Wartung aufzeichnen.
2) Kältemittel-Zusatzfüllmenge
Wenn die Kältemittelleitung-Totallänge (Flüssigkeitsleitung) kürzer ist als die Länge auf Tabelle 7, ist keine Kältemittel-Zusatzfüllmenge
notwending.
Kältemittel-Zusatzfüllmenge 2 = ∑ Flüssigkeitsleitung-Zusatzlänge × 22g/m (Flüssigkeitslänge 1/4").
Anmerkung: Wenn die Kältemittelleitung-Totallänge (Flüssigkeitsleitung) länger ist als die Länge auf Tabelle 7, muss die Kältemittel-
menge für die Zusatzleitungslänge muss 22g/m betragen.
3) Beispiel: GWHD (42) NK3AO
S r e
Inneneinheit
Inneneinheit
Inneneinheit
Inneneinheit
Inneneinheit
Seriennr.
Durchmesser
Länge
Die Totallänge jeder Flüssigkältemittelleitung ist: e+d+c+b+a=20+20+15+5+5=65m. Die minimale Kältemittel-Zusatzfüllmenge
ist daher =(65-50)×0.022=0.33kg (Hinweis: Keine Kältemittel-Zusatzfüllmenge ist für Flüssigkeitsleitungen bis 50m notwendig).
Tabelle 6
d ll e GWHD(36)NK3BO
4 2 .
Tabelle 7
Modell
G W H D 3 ( ) 6 N K 3 B O
G W H D 4 ( ) 2 N K 3 A O

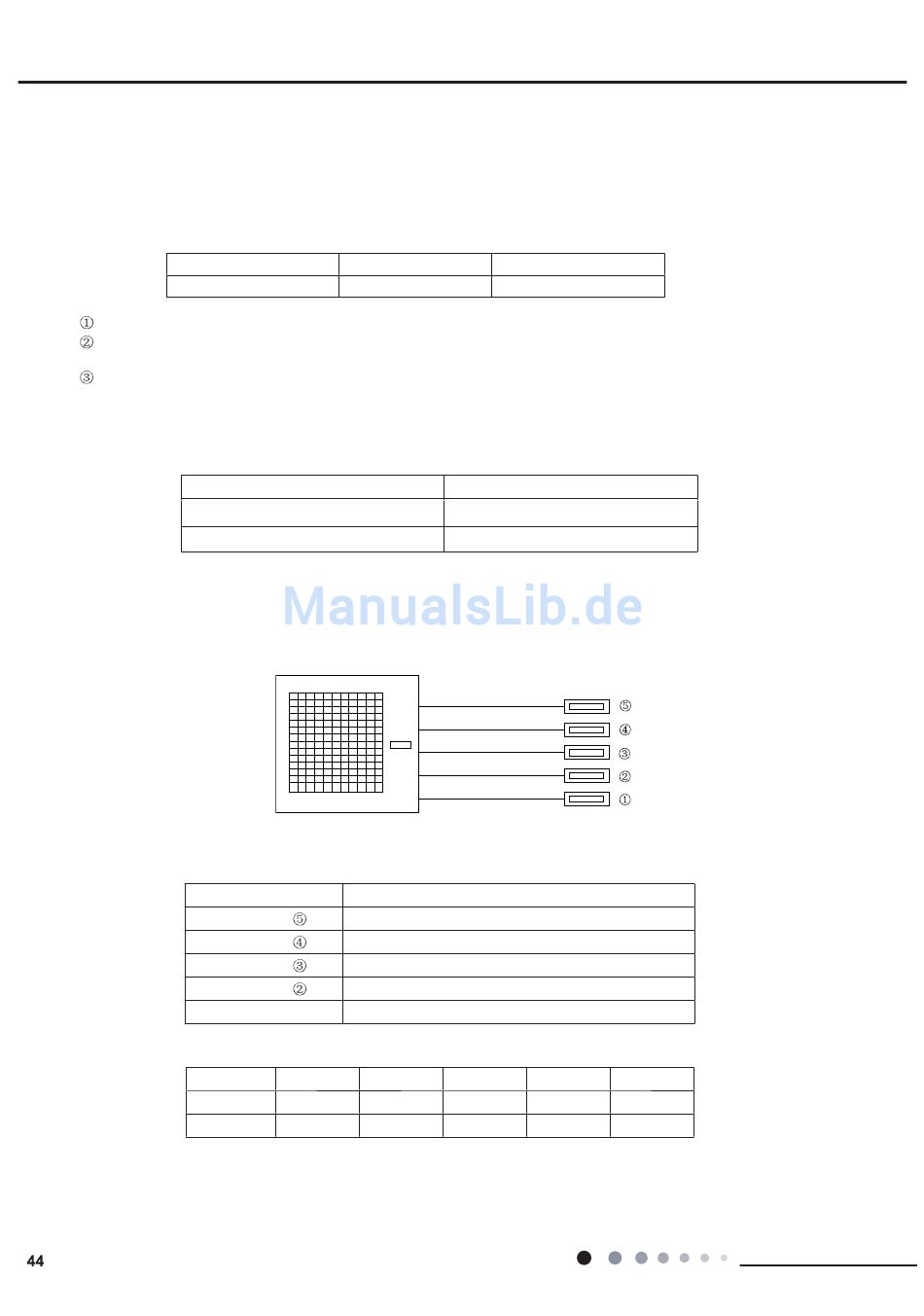

Abb.9
Tabelle 8. Inneneinheit
iennr.
Kanalanlage GFH(09)EA-K3DNA1A/I
Kanalanlage GFH(09)EA-K3DNA1A/I
Kanalanlage GFH(09)EA-K3DNA1A/I
Kanalanlage GFH(09)EA-K3DNA1A/I
Kanalanlage GFH(18)EA-K3DNA1A/I
Tabelle 9. Flüssigkältemittelleitung
e d
Φ6.35 Φ6.35
20m 20m
G W H D 4 ( 2 N K 3 A O
4 8 .
Flüssigkeitsleitung-Totallänge (a+b+c+d+e)
≤
4 0 m
≤
5 0 m
e
d
c
b
a
M o d ll e
c b
Φ6.35 Φ6.35
15m 5m
Bedienungsanleitung
a
Φ9.52
5m
