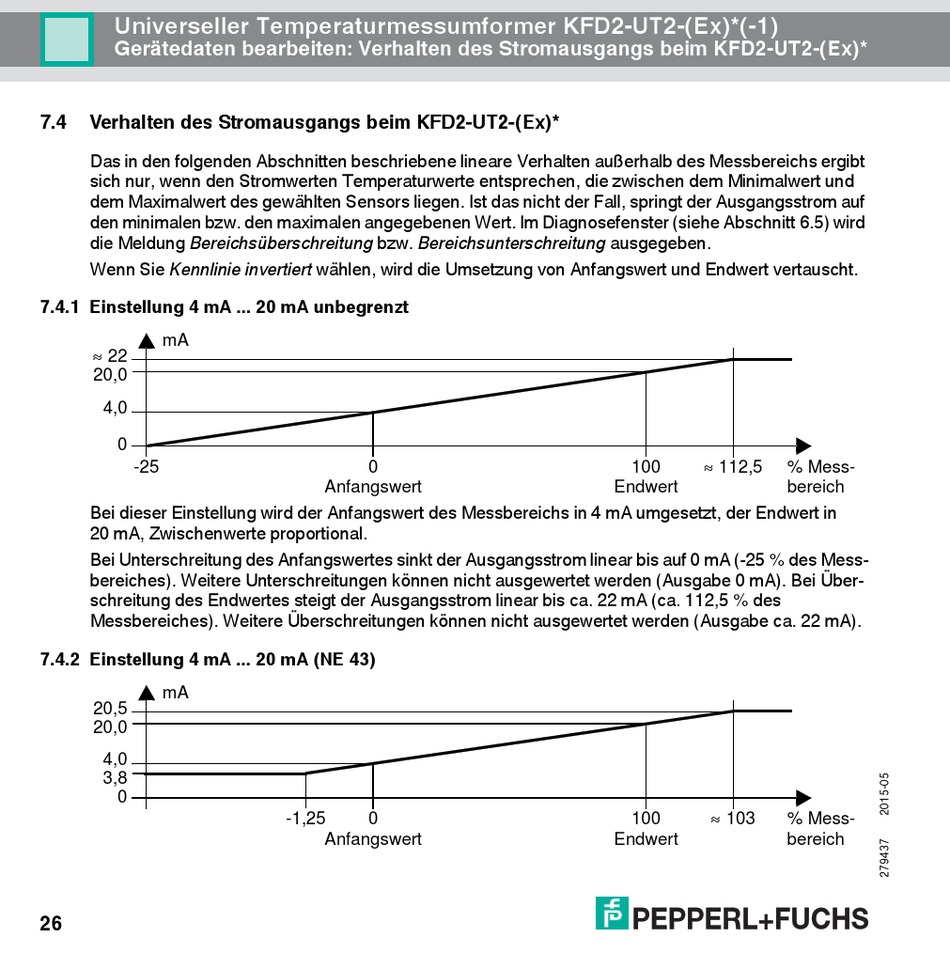

Universeller Temperaturmessumformer KFD2-UT2-(Ex)*(-1)
Gerätedaten bearbeiten: Verhalten des Stromausgangs beim KFD2-UT2-(Ex)*
7.4
Verhalten des Stromausgangs beim KFD2-UT2-(Ex)*
Das in den folgenden Abschnitten beschriebene lineare Verhalten außerhalb des Messbereichs ergibt
sich nur, wenn den Stromwerten Temperaturwerte entsprechen, die zwischen dem Minimalwert und
dem Maximalwert des gewählten Sensors liegen. Ist das nicht der Fall, springt der Ausgangsstrom auf
den minimalen bzw. den maximalen angegebenen Wert. Im Diagnosefenster (siehe Abschnitt 6.5) wird
die Meldung Bereichsüberschreitung bzw. Bereichsunterschreitung ausgegeben.
Wenn Sie Kennlinie invertiert wählen, wird die Umsetzung von Anfangswert und Endwert vertauscht.
7.4.1 Einstellung 4 mA ... 20 mA unbegrenzt
mA
22
20,0
4,0
0
-25
Bei dieser Einstellung wird der Anfangswert des Messbereichs in 4 mA umgesetzt, der Endwert in
20 mA, Zwischenwerte proportional.
Bei Unterschreitung des Anfangswertes sinkt der Ausgangsstrom linear bis auf 0 mA (-25 % des Mess-
bereiches). Weitere Unterschreitungen können nicht ausgewertet werden (Ausgabe 0 mA). Bei Über-
schreitung des Endwertes steigt der Ausgangsstrom linear bis ca. 22 mA (ca. 112,5 % des
Messbereiches). Weitere Überschreitungen können nicht ausgewertet werden (Ausgabe ca. 22 mA).
7.4.2 Einstellung 4 mA ... 20 mA (NE 43)
mA
20,5
20,0
4,0
3,8
0
26
0
Anfangswert
-1,25
0
Anfangswert
112,5
100
% Mess-
Endwert
bereich
103
100
% Mess-
Endwert
bereich
