Universeller Temperaturmessumformer KFD2-UT2-(Ex)*(-1)
Gerätedaten bearbeiten: Verhalten des Ausgangs KFD2-UT2-(Ex)*-1
Bei dieser Einstellung wird der Anfangswert des Messbereichs in 1 V umgesetzt, der Endwert in 5 V,
Zwischenwerte proportional.
Bei Unterschreitung des Anfangswertes sinkt die Ausgangsspannung linear auf minimal 0,95 V
(-1,25 % des Messbereiches). Weitere Unterschreitungen können nicht ausgewertet werden (Ausgabe
0,95 V). Bei Überschreitung des Endwertes steigt die Ausgangsspannung linear auf maximal 5,125 V
(ca. 103 % des Messbereiches). Weitere Überschreitungen können nicht ausgewertet werden (Ausga-
be 5,125 V).

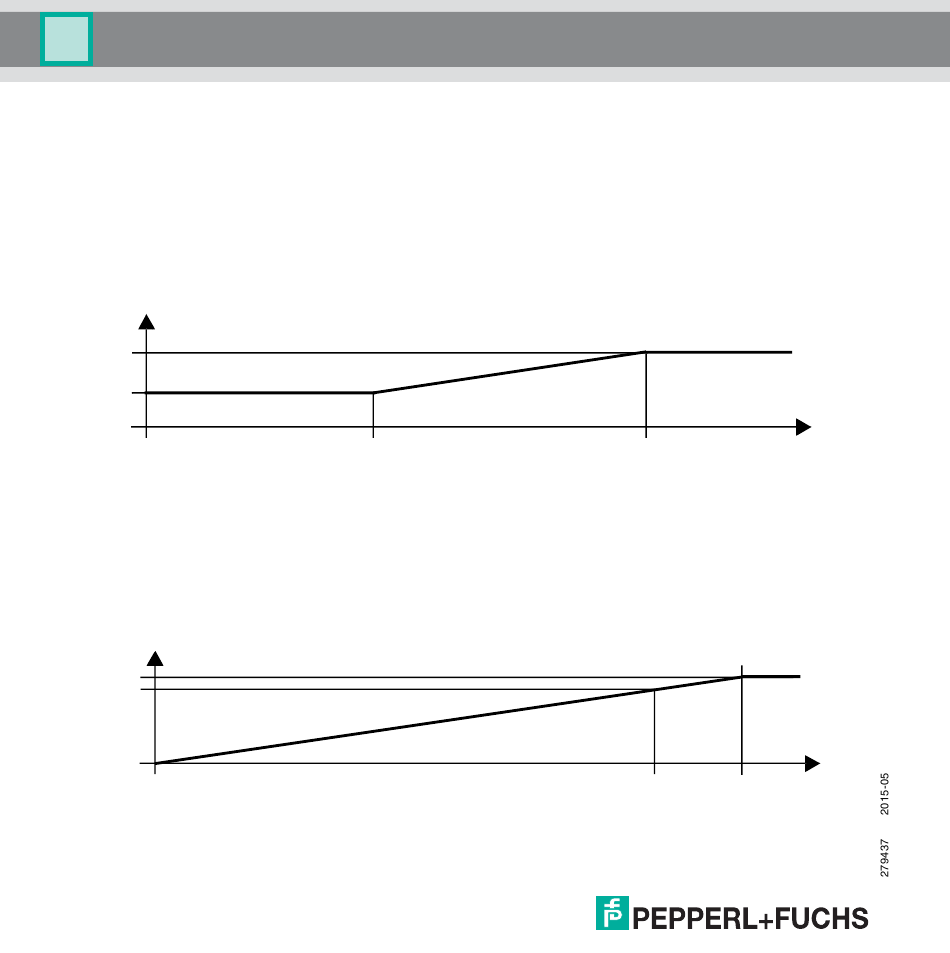

7.5.3 Einstellung 1 V ... 5 V begrenzt
V
5
1
0
Bei dieser Einstellung wird der Anfangswert des Messbereichs in 1 V umgesetzt, der Endwert in 5 V,
Zwischenwerte proportional.
Eine Unterschreitung des Anfangswertes kann nicht ausgewertet werden (Ausgabe 1 V). Eine Über-
schreitung des Endwertes kann ebenfalls nicht ausgewertet werden (Ausgabe 5 V).
7.5.4 Einstellung 0 V ... 5 V
V
5,125
5
0
0
Anfangswert
30
0
Anfangswert
100
% Mess-
Endwert
bereich
100
102,5
Endwert
% Mess-
bereich
