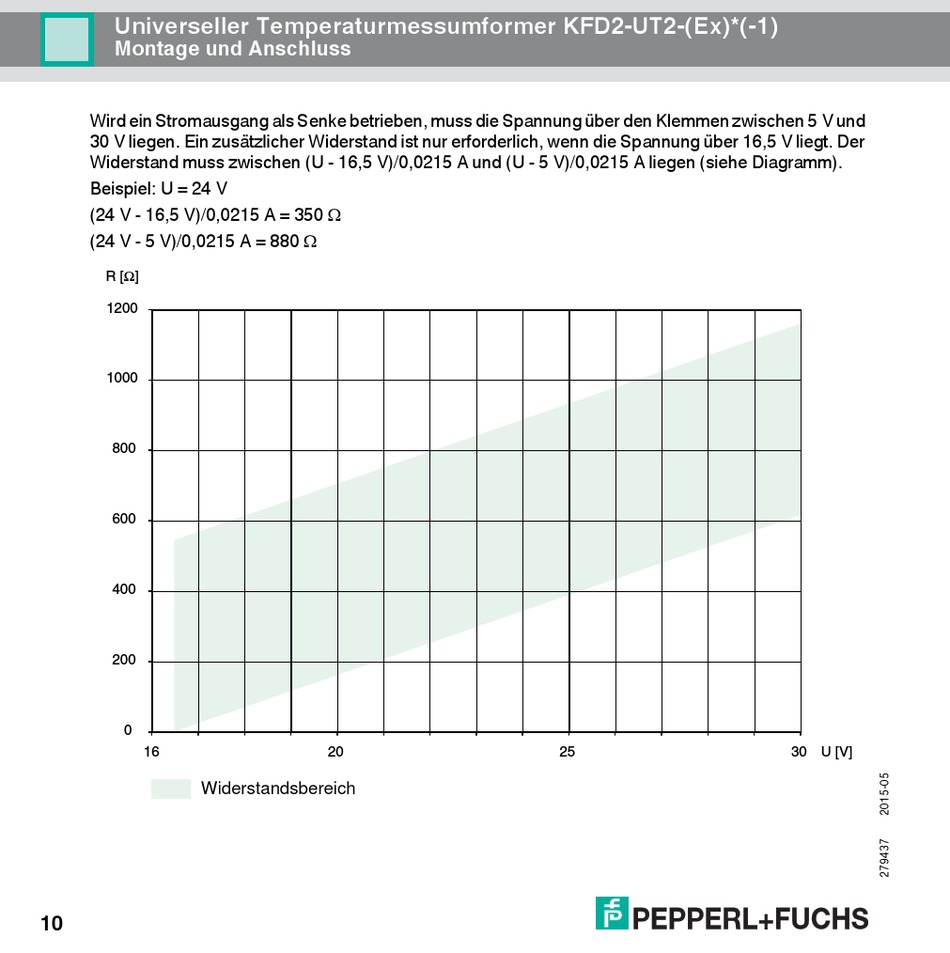

Universeller Temperaturmessumformer KFD2-UT2-(Ex)*(-1)
Montage und Anschluss
Wird ein Stromausgang als Senke betrieben, muss die Spannung über den Klemmen zwischen 5 V und
30 V liegen. Ein zusätzlicher Widerstand ist nur erforderlich, wenn die Spannung über 16,5 V liegt. Der
Widerstand muss zwischen (U - 16,5 V)/0,0215 A und (U - 5 V)/0,0215 A liegen (siehe Diagramm).
Beispiel: U = 24 V
(24 V - 16,5 V)/0,0215 A = 350
(24 V - 5 V)/0,0215 A = 880
R [Ω]
1200
1000
800
600
400
200
0
16
Widerstandsbereich
10
20
25
U [V]
30
