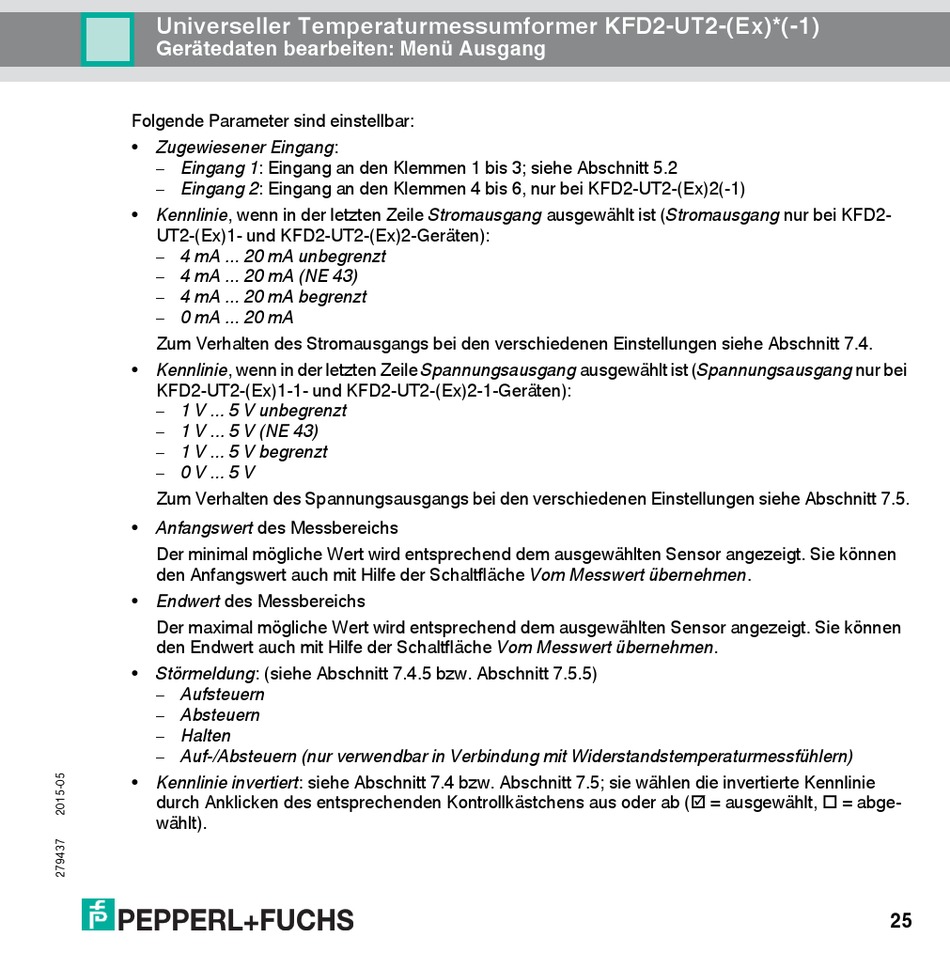

Universeller Temperaturmessumformer KFD2-UT2-(Ex)*(-1)
Gerätedaten bearbeiten: Menü Ausgang
Folgende Parameter sind einstellbar:
• Zugewiesener Eingang:
Eingang 1: Eingang an den Klemmen 1 bis 3; siehe Abschnitt 5.2
Eingang 2: Eingang an den Klemmen 4 bis 6, nur bei KFD2-UT2-(Ex)2(-1)
• Kennlinie, wenn in der letzten Zeile Stromausgang ausgewählt ist (Stromausgang nur bei KFD2-
UT2-(Ex)1- und KFD2-UT2-(Ex)2-Geräten):
4 mA ... 20 mA unbegrenzt
4 mA ... 20 mA (NE 43)
4 mA ... 20 mA begrenzt
0 mA ... 20 mA
Zum Verhalten des Stromausgangs bei den verschiedenen Einstellungen siehe Abschnitt 7.4.
• Kennlinie, wenn in der letzten Zeile Spannungsausgang ausgewählt ist (Spannungsausgang nur bei
KFD2-UT2-(Ex)1-1- und KFD2-UT2-(Ex)2-1-Geräten):
1 V ... 5 V unbegrenzt
1 V ... 5 V (NE 43)
1 V ... 5 V begrenzt
0 V ... 5 V
Zum Verhalten des Spannungsausgangs bei den verschiedenen Einstellungen siehe Abschnitt 7.5.
• Anfangswert des Messbereichs
Der minimal mögliche Wert wird entsprechend dem ausgewählten Sensor angezeigt. Sie können
den Anfangswert auch mit Hilfe der Schaltfläche Vom Messwert übernehmen.
• Endwert des Messbereichs
Der maximal mögliche Wert wird entsprechend dem ausgewählten Sensor angezeigt. Sie können
den Endwert auch mit Hilfe der Schaltfläche Vom Messwert übernehmen.
• Störmeldung: (siehe Abschnitt 7.4.5 bzw. Abschnitt 7.5.5)
Aufsteuern
Absteuern
Halten
Auf-/Absteuern (nur verwendbar in Verbindung mit Widerstandstemperaturmessfühlern)
• Kennlinie invertiert: siehe Abschnitt 7.4 bzw. Abschnitt 7.5; sie wählen die invertierte Kennlinie
durch Anklicken des entsprechenden Kontrollkästchens aus oder ab ( = ausgewählt, = abge-
wählt).
