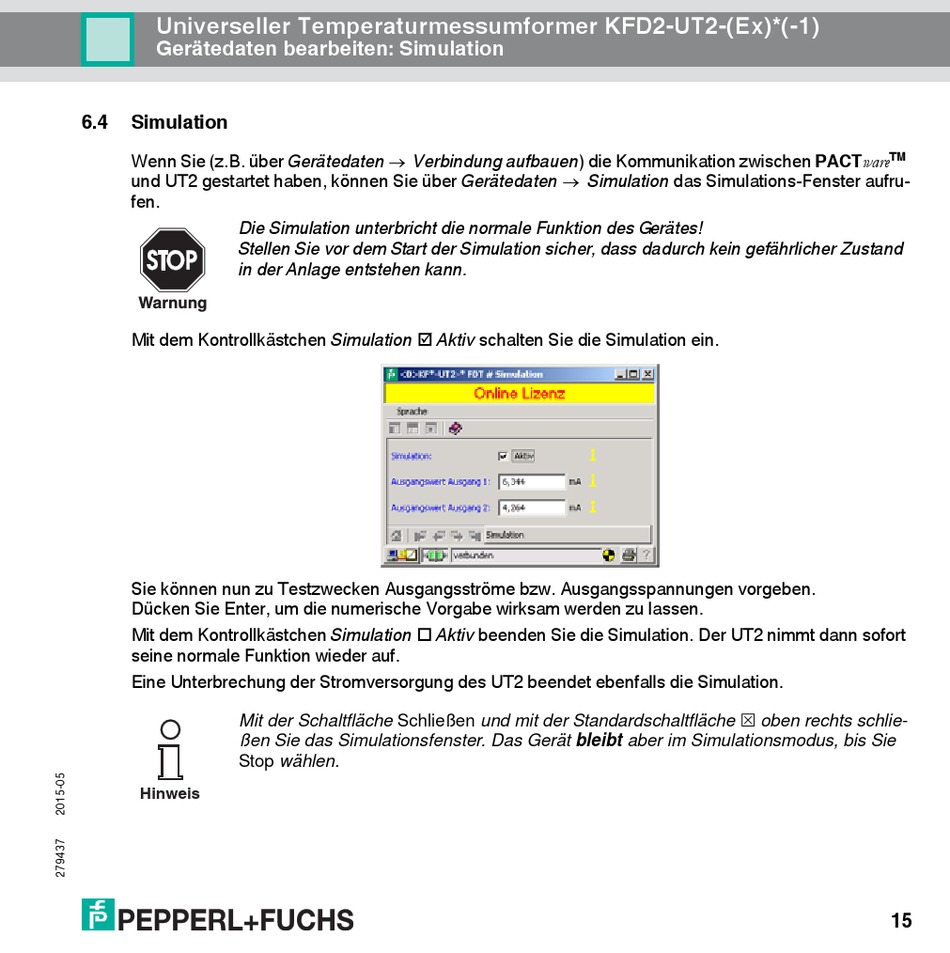

Universeller Temperaturmessumformer KFD2-UT2-(Ex)*(-1)
Gerätedaten bearbeiten: Simulation
6.4
Simulation
Wenn Sie (z.B. über Gerätedaten Verbindung aufbauen) die Kommunikation zwischen PACTware
und UT2 gestartet haben, können Sie über Gerätedaten Simulation das Simulations-Fenster aufru-
fen.
Die Simulation unterbricht die normale Funktion des Gerätes!
Stellen Sie vor dem Start der Simulation sicher, dass dadurch kein gefährlicher Zustand
in der Anlage entstehen kann.
Warnung
Mit dem Kontrollkästchen Simulation Aktiv schalten Sie die Simulation ein.
Sie können nun zu Testzwecken Ausgangsströme bzw. Ausgangsspannungen vorgeben.
Dücken Sie Enter, um die numerische Vorgabe wirksam werden zu lassen.
Mit dem Kontrollkästchen Simulation Aktiv beenden Sie die Simulation. Der UT2 nimmt dann sofort
seine normale Funktion wieder auf.
Eine Unterbrechung der Stromversorgung des UT2 beendet ebenfalls die Simulation.
Mit der Schaltfläche Schließen und mit der Standardschaltfläche oben rechts schlie-
ßen Sie das Simulationsfenster. Das Gerät bleibt aber im Simulationsmodus, bis Sie
Stop wählen.
Hinweis
TM
15
