Universeller Temperaturmessumformer KFD2-UT2-(Ex)*(-1)
Gerätedaten bearbeiten: Verhalten des Stromausgangs beim KFD2-UT2-(Ex)*
Bei dieser Einstellung wird der Anfangswert des Messbereichs in 4 mA umgesetzt, der Endwert in
20 mA, Zwischenwerte proportional.
Bei Unterschreitung des Anfangswertes sinkt der Ausgangsstrom linear auf minimal 3,8 mA (-1,25 %
des Messbereiches). Weitere Unterschreitungen können nicht ausgewertet werden (Ausgabe 3,8 mA).
Bei Überschreitung des Endwertes steigt der Ausgangsstrom linear auf maximal 20,5 mA (ca. 103 %
des Messbereiches). Weitere Überschreitungen können nicht ausgewertet werden (Ausgabe
20,5 mA).

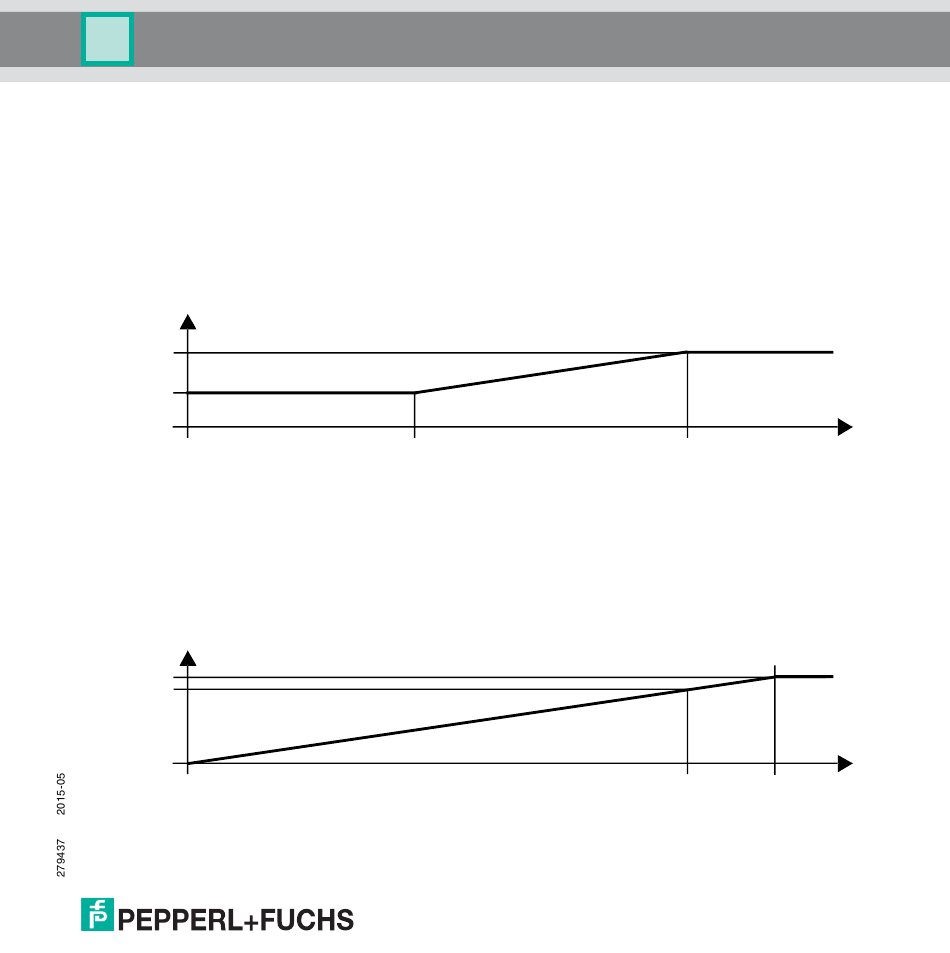

7.4.3 Einstellung 4 mA ... 20 mA begrenzt
mA
20,0
4,0
0
Bei dieser Einstellung wird der Anfangswert des Messbereichs in 4 mA umgesetzt, der Endwert in
20 mA, Zwischenwerte proportional.
Eine Unterschreitung des Anfangswertes kann nicht ausgewertet werden (Ausgabe 4 mA). Eine Über-
schreitung des Endwertes kann ebenfalls nicht ausgewertet werden (Ausgabe 20 mA).
7.4.4 Einstellung 0 mA ... 20 mA
mA
20,5
20,0
0
0
Anfangswert
0
Anfangswert
100
% Mess-
Endwert
bereich
100
102,5
% Mess-
Endwert
bereich
27
