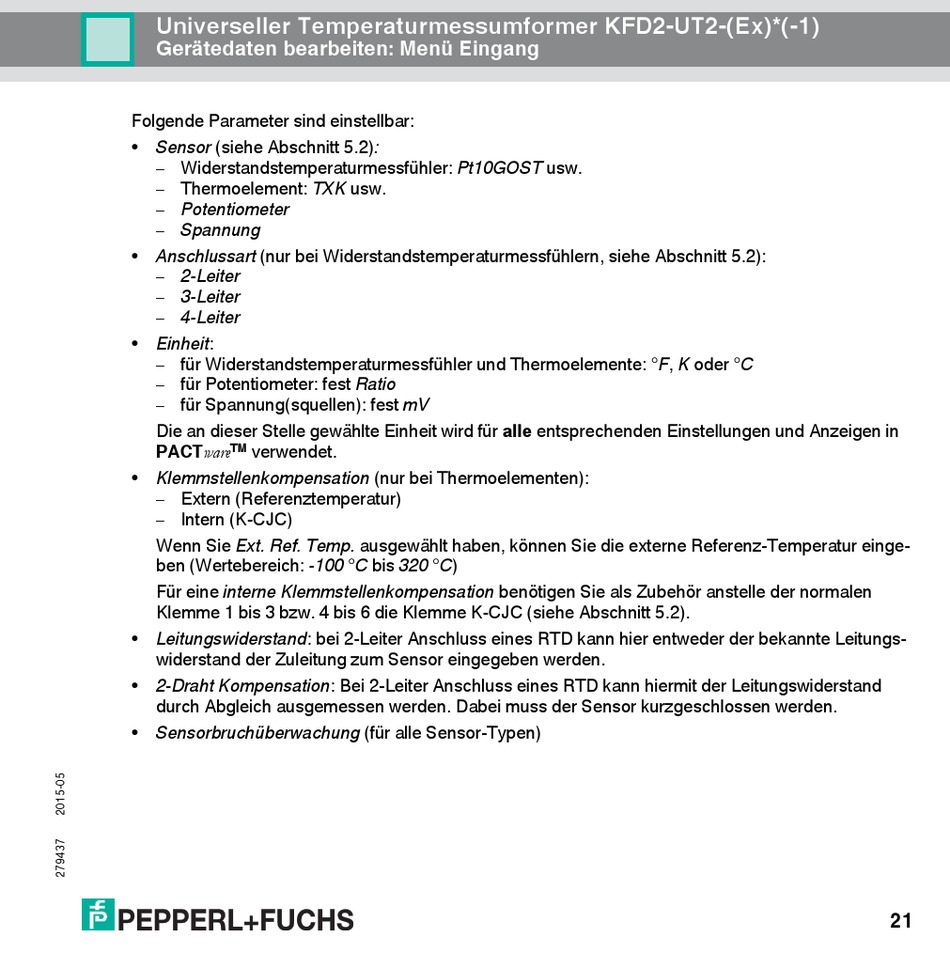

Universeller Temperaturmessumformer KFD2-UT2-(Ex)*(-1)
Gerätedaten bearbeiten: Menü Eingang
Folgende Parameter sind einstellbar:
• Sensor (siehe Abschnitt 5.2):
Widerstandstemperaturmessfühler: Pt10GOST usw.
Thermoelement: TXK usw.
Potentiometer
Spannung
• Anschlussart (nur bei Widerstandstemperaturmessfühlern, siehe Abschnitt 5.2):
2-Leiter
3-Leiter
4-Leiter
• Einheit:
für Widerstandstemperaturmessfühler und Thermoelemente: °F, K oder °C
für Potentiometer: fest Ratio
für Spannung(squellen): fest mV
Die an dieser Stelle gewählte Einheit wird für alle entsprechenden Einstellungen und Anzeigen in
PACTware
verwendet.
TM
• Klemmstellenkompensation (nur bei Thermoelementen):
Extern (Referenztemperatur)
Intern (K-CJC)
Wenn Sie Ext. Ref. Temp. ausgewählt haben, können Sie die externe Referenz-Temperatur einge-
ben (Wertebereich: -100 °C bis 320 °C)
Für eine interne Klemmstellenkompensation benötigen Sie als Zubehör anstelle der normalen
Klemme 1 bis 3 bzw. 4 bis 6 die Klemme K-CJC (siehe Abschnitt 5.2).
• Leitungswiderstand: bei 2-Leiter Anschluss eines RTD kann hier entweder der bekannte Leitungs-
widerstand der Zuleitung zum Sensor eingegeben werden.
• 2-Draht Kompensation: Bei 2-Leiter Anschluss eines RTD kann hiermit der Leitungswiderstand
durch Abgleich ausgemessen werden. Dabei muss der Sensor kurzgeschlossen werden.
• Sensorbruchüberwachung (für alle Sensor-Typen)
