5.4.2. Schwimmerschalterkabel anschliessen
Kabel dürfen nicht ohne Schutz im Erdreich verlegt werden!
Empfehlung:
Nehmen Sie ein KG-Rohr DN 100 und verbinden Sie damit den Auffangbehälter mit dem Haus. Jetzt können Sie das Kabel
hierdurch geschützt verlegen.
•
Kabel mit dem Gerät verbinden.
o
Um eine einfache Verbindung mit dem Gerät zu ermöglichen, ist dieses mit Klemmkontakten für das Kabel
ausgestattet.
•
Je eins, der zwei abisolierten Enden des Kabels in einen Klemmkontakt des Gerätes einführen, siehe Abbildung 14.
o
Die farbliche Belegung spielt keine Rolle.
•
Das Überschüssige Kabel mittels Kabelschellen an der Wand befestigen.
Schwimmerschalterkabelanschluss
5.4.3. Netzanschluss
Elektroarbeiten sind nur von qualifiziertem Fachpersonal durchführen zu lassen (siehe Kapitel 1.6).
Alle elektrischen Komponenten des Regenmanager
Überprüfen Sie die Angaben zur Netzspannung (siehe Kapitel 3.2) auf dem Typenschild mit der vorhandenen Netzspannung.
Der elektrische Anschluss der Netzleitung des Regenmanager
nen und wird per Netzstecker mit dem Versorgungsnetz verbunden.
Die Absicherung ist den Leistungsdaten gemäß den Angaben auf dem Typenschild vorzunehmen.
Die Anlage ist eingeschaltet, sobald der Netzstecker eingesteckt ist.
Die Elektroanlage muss den allgemeinen Errichtungsbestimmungen IEC 364 / VDE 0100 entsprechen.
Weitergehende länderspezifische Normen und Gesetze sind vorrangig Folge zu leisten!

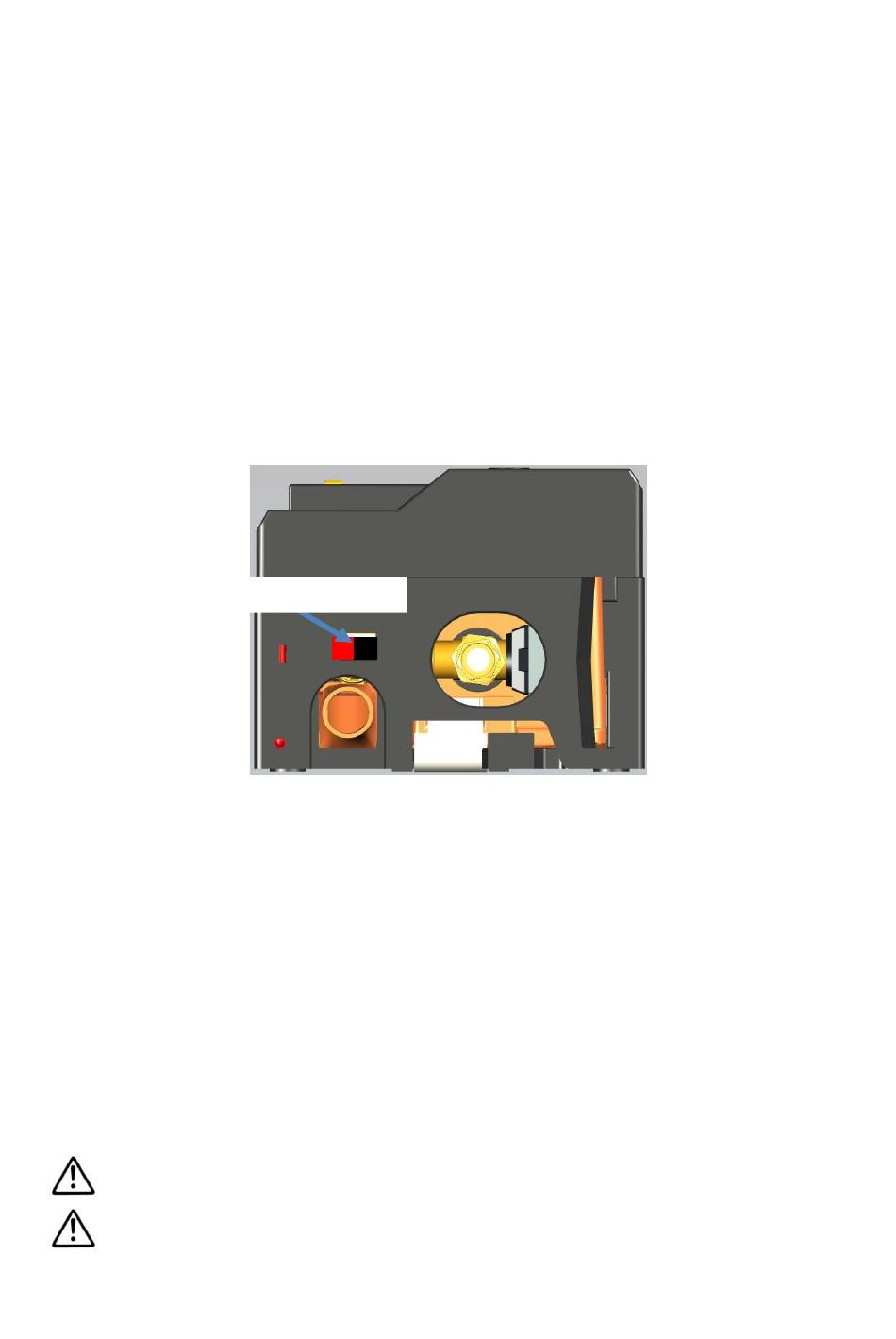

Abbildung 14: Schwimmerschalterkabelanschluss
®
sind werksseitig verkabelt.
®
22
erfolgt entsprechend den in Kapitel 3.2 genannten Spezifikatio-
