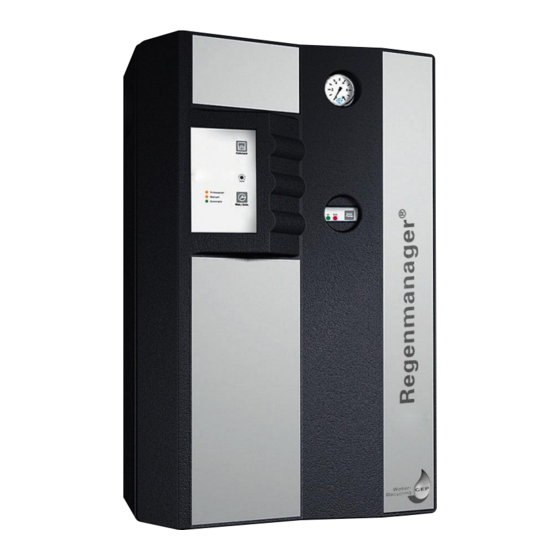

Regenmanager RM3
Installationsanleitung
Vor Installation und Betrieb unbedingt lesen!
Alle Sicherheitshinweise beachten!
Für zukünftige Verwendung sicher aufbewahren!
Diese Installationsanleitung enthält wichtige Hinweise und Warnvermerke.
Bitte vor Installation, elektrischem Anschluß und Inbetriebnahme die Betriebs- und
Installationsanleitung unbedingt lesen.
Weitere Betriebs- und Installationsanleitungen, die Komponenten/Zubehör zum
Gerät betreffen, sind zusätzlich zu berücksichtigen.
Stand: März 2011
Technische Änderungen vorbehalten
Für Druckfehler wird keine Haftung übernommen
Dehoust GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf
© GEP - 11.03
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für dehoust RM3
Inhaltszusammenfassung für dehoust RM3
- Seite 1 Installationsanleitung unbedingt lesen. Weitere Betriebs- und Installationsanleitungen, die Komponenten/Zubehör zum Gerät betreffen, sind zusätzlich zu berücksichtigen. Stand: März 2011 Technische Änderungen vorbehalten Für Druckfehler wird keine Haftung übernommen Dehoust GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03...
-
Seite 2: Inhaltsverzeichnis
Bei Nichtbeachten der Hinweise können Personenschäden entstehen! Information! Gibt Ihnen hilfreiche Informationen zu den einzelnen Arbeitsschritten! Im weiteren Verlauf der Installationsanleitung werden nur noch die Bildsymbole wiedergegeben! DEHOUST GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03... -
Seite 3: Vorwort
• Der Anspruch auf Gewährleistung erlischt ebenso durch Aufschrauben des Gerätes oder dessen Bauteile. Für weitere Fragen, Hinweise zur Bedienung, sowie Verwendung des Gerätes siehe die Betriebsanleitung. Dehoust GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03... -
Seite 4: Wandmontage
Fehlfunktionen am Gerät kommt. • Wandhalterung mittels beigelegten Sechskantschrauben und Unterlegscheiben fest anschrauben. Bild 2 - Überprüfen Sie den festen Sitz der Wandhalterung, damit keine Folgeschäden entstehen können. DEHOUST GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03... -
Seite 5: Hinweise Anschluß Leitungen
- Achten Sie darauf, dass die Gehäusefront beim Abziehen nicht verkantet wird. • 3-teilige Verschraubung zwischen Pumpe Durchflußwächter leicht lösen, siehe Bild 5 (grau eingefärbt). Bild 5 Dehoust GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03... - Seite 6 Bild 7 Durchflußwächter wieder festziehen. - Da die 3-teilige-Verschraubung mittels einem O-Ring abdichtet, ist ein übermäßig starkes Festziehen zu vermeiden. Die 3-teilige-Verschraubung mit maximal 2-3 Nm (handfest) anziehen. DEHOUST GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03...
-
Seite 7: Anschluß Überlauf
• Die Saugleitung ist zur sicheren Fixierung mit Rohrschellen zu versehen. Die erste Rohrschelle nicht weiter als 10-15 cm vom Gerät entfernt installieren. - Verhindert Verspannungen des Gerätes. Dehoust GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03... -
Seite 8: Anschluß Druckleitung
Abstand zwischen Schwimmer und Behälterboden 12 cm beträgt, siehe Bild 10. Behälterboden • Kabelschelle so feste anziehen, bis das Kabel Bild 10 sicher fixiert ist und nicht nachrutschen kann. DEHOUST GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03... -
Seite 9: Schwimmerschalterkabel
• Entlüftungshahn der Pumpe mittels beiliegenden Steckschlüssel ca. 2 Umdrehungen öffnen und 1 Minute geöffnet lassen, siehe Seitenansicht Bild 12. - Hierdurch wird die Pumpe automatisch mit Wasser befüllt. Bild 12 Entlüftungshahn Dehoust GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03... -
Seite 10: Inbetriebnahme Über Auffangbehälter
- Kann bis zu 5 Minuten dauern (abhängig von der Saugleitungslänge). • Taster wieder loslassen. • Verbraucher auf Wasseraustritt überpüfen. • Verbraucher wieder schließen, sobald Wasser ohne Lufteinschlüsse austritt. DEHOUST GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03... -
Seite 11: Störung Beseitigen
Zonenventil vollständig auf Trinkwasserbetrieb steht. Dieses ist notwendig, um bei der nachfolgenden Inbetriebnahme ein automatisches Befüllen der Pumpe zu ermöglichen. Zum abhängen des Gerätes beachten Sie die ersten Arbeitsschritte des Kapitels 1.3. Dehoust GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03... -
Seite 12: Verlegehinweise Saugleitung
1" - PE-Saugleitung (25 mm Innendurchmesser) bei einem Verbraucherbedingtem Spitzen- durchfluß von max. 3,0 m³/h. Betrieb außerhalb des grauen Bereiches kann zu Defekt der Pumpe im Gerät führen! DEHOUST GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03... -
Seite 13: Technische Maße
® Regenmanager RM3 2.6 Technische Maße Dehoust GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03... - Seite 14 ® Regenmanager RM3 Durchflußwächter Druckanschluß Manometer Kontrollelement Trinkwasser- anschluß Entlüftungshahn Notüberlauf Klettband Pumpe Klemmkontakte f. Sauganschluß Trinkwasserbehälter Schwimmerschalter Zonenventil Dichtung Trinkwasser DEHOUST GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03...
- Seite 15 1/2“ Schlagdämpfer T-Stück Absperrhahn 1“ flexibler Panzerschlauch für die Druckleitung 1/2“ fexibler Panzerschlauch für Trinkwasser 3-teilige-Verschraubung Trinkwasserfilter 2-teilige Verschraubung 3-teilige-Verschraubung 1 m Saugschlauch mit 1“ AG verpressten Schlauchtüllen Dehoust GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03...
- Seite 16 ® Regenmanager RM3 Notizen DEHOUST GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03...
- Seite 17 Installationsanleitung unbedingt lesen. Weitere Betriebs- und Installationsanleitungen, die Komponenten/Zubehör zum Gerät betreffen, sind zusätzlich zu berücksichtigen. Stand: März 2011 Technische Änderungen vorbehalten Für Druckfehler wird keine Haftung übernommen Dehoust GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03...
- Seite 18 Bei Nichtbeachten der Hinweise können Personenschäden entstehen! Information! Gibt Ihnen hilfreiche Informationen zu den einzelnen Arbeitsschritten! Im weiteren Verlauf der Installationsanleitung werden nur noch die Bildsymbole wiedergegeben! DEHOUST GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03...
-
Seite 19: Vorwort
Kosten, die durch unsachgemäßen Betrieb oder Installation entstehen, werden nicht übernommen. Fragen zum Gerät und zu Ersatzteilbestellungen: • Nur an Ihren Vertragshändler richten. • Stets Versandanschrift angeben. • Stets Seriennummer angeben. Dehoust GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03... -
Seite 20: Produktbeschreibung
• Automatische Fehlererkennung für: • Schnelle und gezielte Fehlererkennung - Pumpe • Pumpenüberwachung - Trinkwassereinspeisung • Erkennung eines defekten Schwimmerventils • Eingebauter Motorschutz • Keine Überlastung Trockenlaufschutz Betriebssicherheit DEHOUST GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03... - Seite 21 • Kompakte Abmaße • Geringer Platzbedarf • Umweltfreundliche • Umweltschutz korrosionsbeständige Materialien • Hoher Wirkungsgrad • Energiesparender Betrieb • Steuerleitungen zum Auffangbehälter • Betriebssicherheit in 12V • Schutzkleinspannung Dehoust GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03...
-
Seite 22: Durchflusswächter
Die Anlage wird ausschließlich mit Trinkwasser gespeist. • LED rot: ”Überlauf” (5) Alarmmeldung das der Trinkwasservorratsbehälter im RM3 überläuft. Zur Freischaltung vom Netz, Netzstecker ziehen! Der Netzstecker muß frei zugänglich sein! DEHOUST GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03... - Seite 23 Verbraucher ( Zapfhahn, WC, usw.) aktiviert wurde und dadurch das Trinkwasser im Gerät vollständig ausgetauscht wurde. Danach das Gerät wieder auf gewünschten Betriebszustand einstellen. Bild 2 Dehoust GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03...
-
Seite 24: Instandhaltung
Abhängig vom Kalkgehalt / Härtegrad, bzw. bei vorzeitigem Verschleiß. Durchführung: Fachkundiger Betreiber / Installationsunternehmen Kontrollelement Inspektion: Funktionen des Kontrollelementes, siehe Kapitel 1.5 überprüfen. Zeitraum: Alle 6 Monate Durchführung: Betreiber DEHOUST GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03... - Seite 25 . B . 1 = e in m a l jä h r lic h o d e r 6 = a lle 6 M o n a t e . Dehoust GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf...
-
Seite 26: Störung Beseitigen
Die Pumpe ist trocken gelaufen. Das Schwimmerventil und dessen Einspeiseleistung kontrollieren. Evtl. eingebaute Absperrhähne in der Zuleitung kontrollieren. Anschließend die Anlage wieder in Betrieb nehmen, siehe hierzu Installationsanleitung Kapitel 2.1. DEHOUST GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03... - Seite 27 Dieses ist notwendig, um bei der nachfolgenden Inbetriebnahme ein automatisches Befüllen der Pumpe zu ermöglichen. Zum abhängen des Gerätes beachten Sie die ersten Arbeitsschritte des Kapitels 1.3 in der Installationsanleitung. Dehoust GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03...
-
Seite 28: Technische Daten
PP-Schaum Pumpe rostfreier Stahl / Noryl / PP / Leichtmetall Trinkwasserbehälter Anschlüsse Trinkwasser ¾ “ Saug-/ Druckleitung 1” Notüberlauf DN 50 Zubehör Schwimmerschalter 20 m (kein Erdkabel) DEHOUST GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03... -
Seite 29: Wichtige Hinweise
Dies kann, falls erforderlich, im Auftrag des Betreibers des Gerätes durch den Hersteller/ Lieferer erfolgen. Weiterhin ist durch den Betreiber sicherzustellen, daß der Inhalt der Betriebs- und Installationsanleitungen durch das Personal vollständig verstanden wird. Dehoust GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03... - Seite 30 Beim Transport ist darauf zu achten, daß das Gerät nicht angestoßen und nicht fallengelassen wird. Das Gerät ist in einem trockenen, kühlen und sonnengeschützten sowie frostsicheren Raum zu lagern. DEHOUST GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03...
- Seite 31 Das Gerät entspricht den Normen EN 292-1; EN 292-2 ; EN 294; DIN EN 414; EN 954-1; EN 1050; EN 60204-1; EN 60529; DIN 1988 Teil 4; DIN EN 1717 Dehoust GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03...
-
Seite 32: Konformitätserklärung
Das Gerät ist an einem trockenen, frostfreien Ort zu installieren. Der Betrieb in Industrieumgebung, die Freiluftaufstellung und die Installation in Naßzellen ist unzulässig. Die Betriebsanleitung und Installationsanleitung ist zu beachten und zu befolgen. 02.03.11 Datum / Hersteller-Unterschrift DEHOUST GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf © GEP - 11.03...
