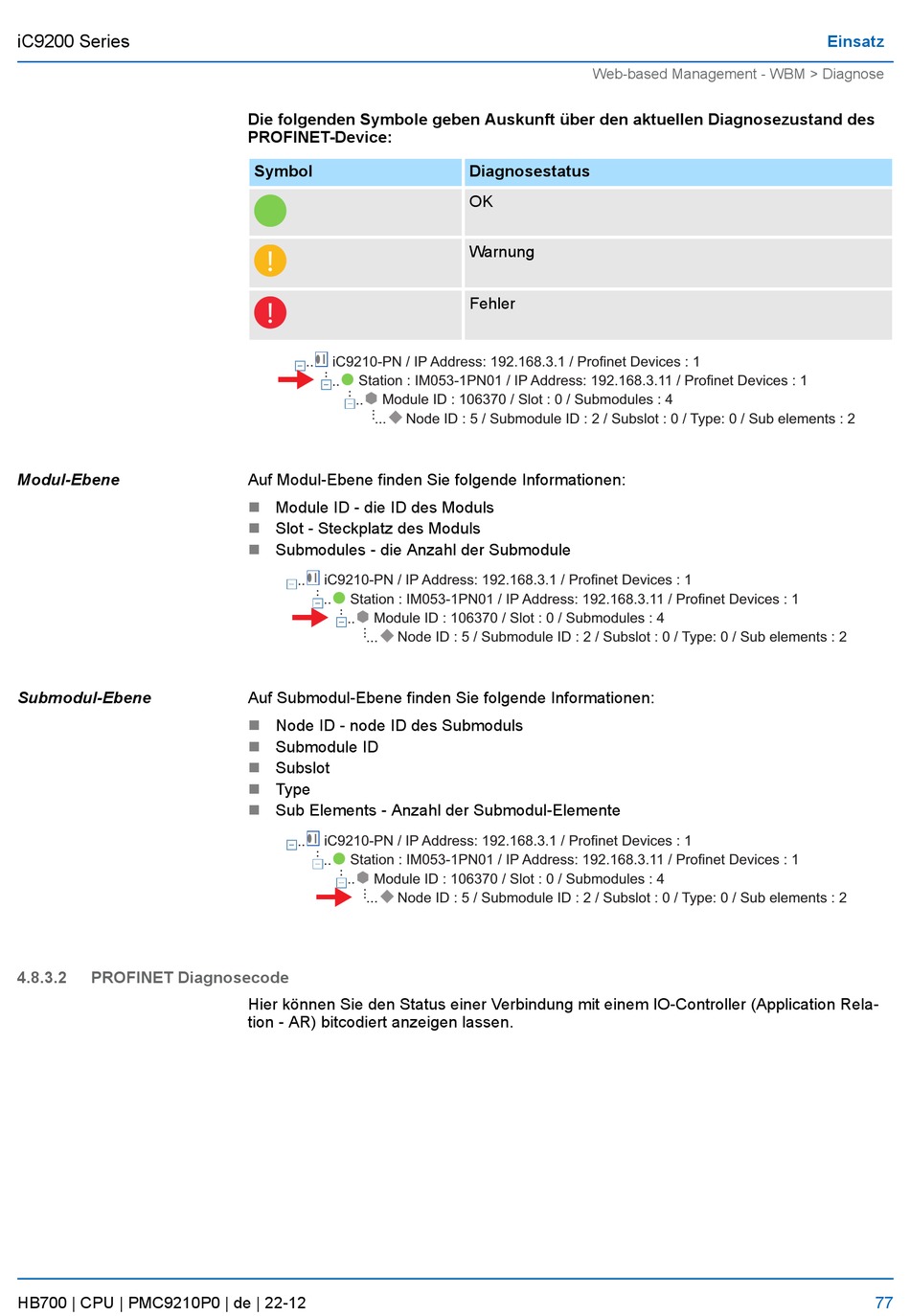

YASKAWA iC9200-Serie Handbuch Seite 77

iC9200 Series
Modul-Ebene
Submodul-Ebene
4.8.3.2 PROFINET Diagnosecode
HB700 | CPU | PMC9210P0 | de | 22-12
Die folgenden Symbole geben Auskunft über den aktuellen Diagnosezustand des
PROFINET-Device:
Symbol
!
!
iC9210-PN / IP Address: 192.168.3.1 / Profinet Devices : 1
..
.. Station : IM053-1PN01 / IP Address: 192.168.3.11 / Profinet Devices : 1
.. Module ID : 106370 / Slot : 0 / Submodules : 4
... Node ID : 5 / Submodule ID : 2 / Subslot : 0 / Type: 0 / Sub elements : 2
Auf Modul-Ebene finden Sie folgende Informationen:
Module ID - die ID des Moduls
n
n Slot - Steckplatz des Moduls
n Submodules - die Anzahl der Submodule
.. iC9210-PN / IP Address: 192.168.3.1 / Profinet Devices : 1
.. Station : IM053-1PN01 / IP Address: 192.168.3.11 / Profinet Devices : 1
.. Module ID : 106370 / Slot : 0 / Submodules : 4
... Node ID : 5 / Submodule ID : 2 / Subslot : 0 / Type: 0 / Sub elements : 2
Auf Submodul-Ebene finden Sie folgende Informationen:
n Node ID - node ID des Submoduls
Submodule ID
n
n Subslot
n Type
n Sub Elements - Anzahl der Submodul-Elemente
iC9210-PN / IP Address: 192.168.3.1 / Profinet Devices : 1
..
.. Station : IM053-1PN01 / IP Address: 192.168.3.11 / Profinet Devices : 1
.. Module ID : 106370 / Slot : 0 / Submodules : 4
... Node ID : 5 / Submodule ID : 2 / Subslot : 0 / Type: 0 / Sub elements : 2
Hier können Sie den Status einer Verbindung mit einem IO-Controller (Application Rela-
tion - AR) bitcodiert anzeigen lassen.
Web-based Management - WBM > Diagnose
Diagnosestatus
OK
Warnung
Fehler
Einsatz
