iC9200 Series
Vorgehensweise
HB700 | CPU | PMC9210P0 | de | 22-12

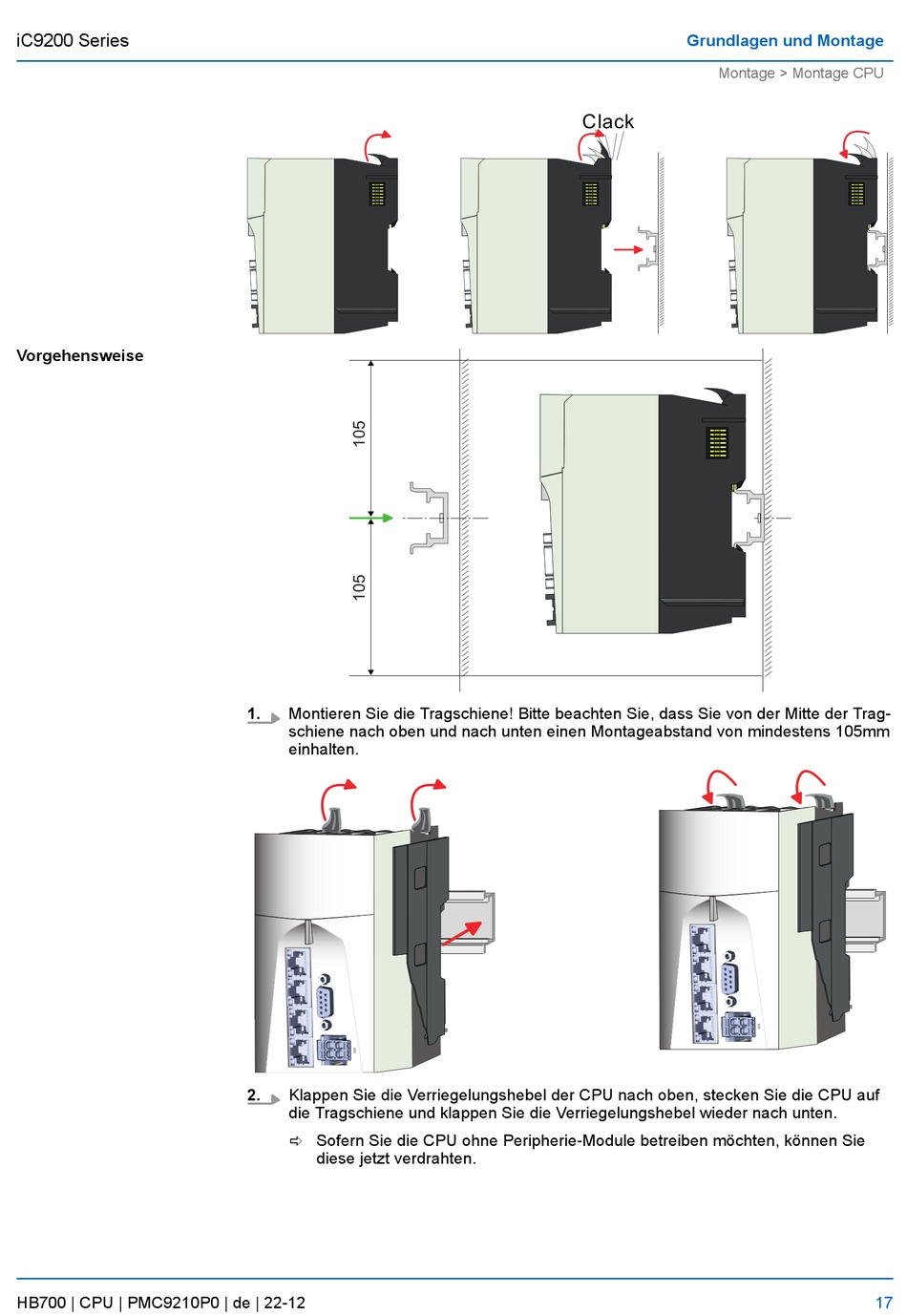

1. Montieren Sie die Tragschiene! Bitte beachten Sie, dass Sie von der Mitte der Trag-
schiene nach oben und nach unten einen Montageabstand von mindestens 105mm
einhalten.
2. Klappen Sie die Verriegelungshebel der CPU nach oben, stecken Sie die CPU auf
die Tragschiene und klappen Sie die Verriegelungshebel wieder nach unten.
ð Sofern Sie die CPU ohne Peripherie-Module betreiben möchten, können Sie
diese jetzt verdrahten.
Grundlagen und Montage
Montage > Montage CPU
Clack
