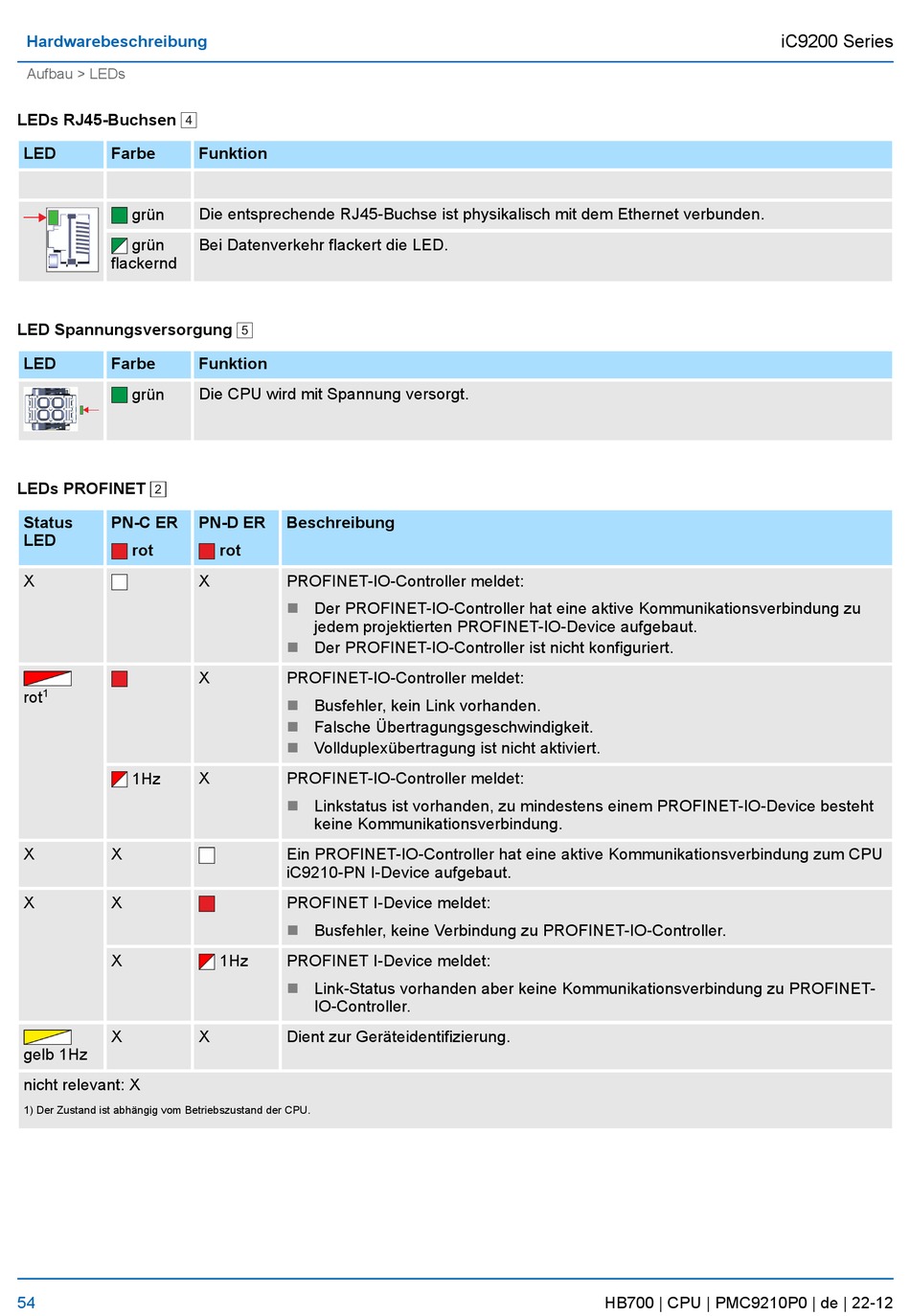

YASKAWA iC9200-Serie Handbuch Seite 54

Hardwarebeschreibung
Aufbau > LEDs
LEDs RJ45-Buchsen
4
LED Farbe
grün
grün
flackernd
LED Spannungsversorgung
LED Farbe
grün
LEDs PROFINET
2
Status PN-C ER
LED
rot
X
1
rot
1Hz
X X
X X
X
X
gelb 1Hz
nicht relevant: X
1) Der Zustand ist abhängig vom Betriebszustand der CPU.
54
Funktion
Die entsprechende RJ45-Buchse ist physikalisch mit dem Ethernet verbunden.
Bei Datenverkehr flackert die LED.
5
Funktion
Die CPU wird mit Spannung versorgt.
PN-D ER Beschreibung
rot
X PROFINET-IO-Controller meldet:
n Der PROFINET-IO-Controller hat eine aktive Kommunikationsverbindung zu
jedem projektierten PROFINET-IO-Device aufgebaut.
n Der PROFINET-IO-Controller ist nicht konfiguriert.
X PROFINET-IO-Controller meldet:
Busfehler, kein Link vorhanden.
n
n Falsche Übertragungsgeschwindigkeit.
n Vollduplexübertragung ist nicht aktiviert.
X PROFINET-IO-Controller meldet:
n Linkstatus ist vorhanden, zu mindestens einem PROFINET-IO-Device besteht
keine Kommunikationsverbindung.
Ein PROFINET-IO-Controller hat eine aktive Kommunikationsverbindung zum CPU
iC9210-PN I-Device aufgebaut.
PROFINET I-Device meldet:
n Busfehler, keine Verbindung zu PROFINET-IO-Controller.
1Hz PROFINET I-Device meldet:
Link-Status vorhanden aber keine Kommunikationsverbindung zu PROFINET-
n
IO-Controller.
X Dient zur Geräteidentifizierung.
