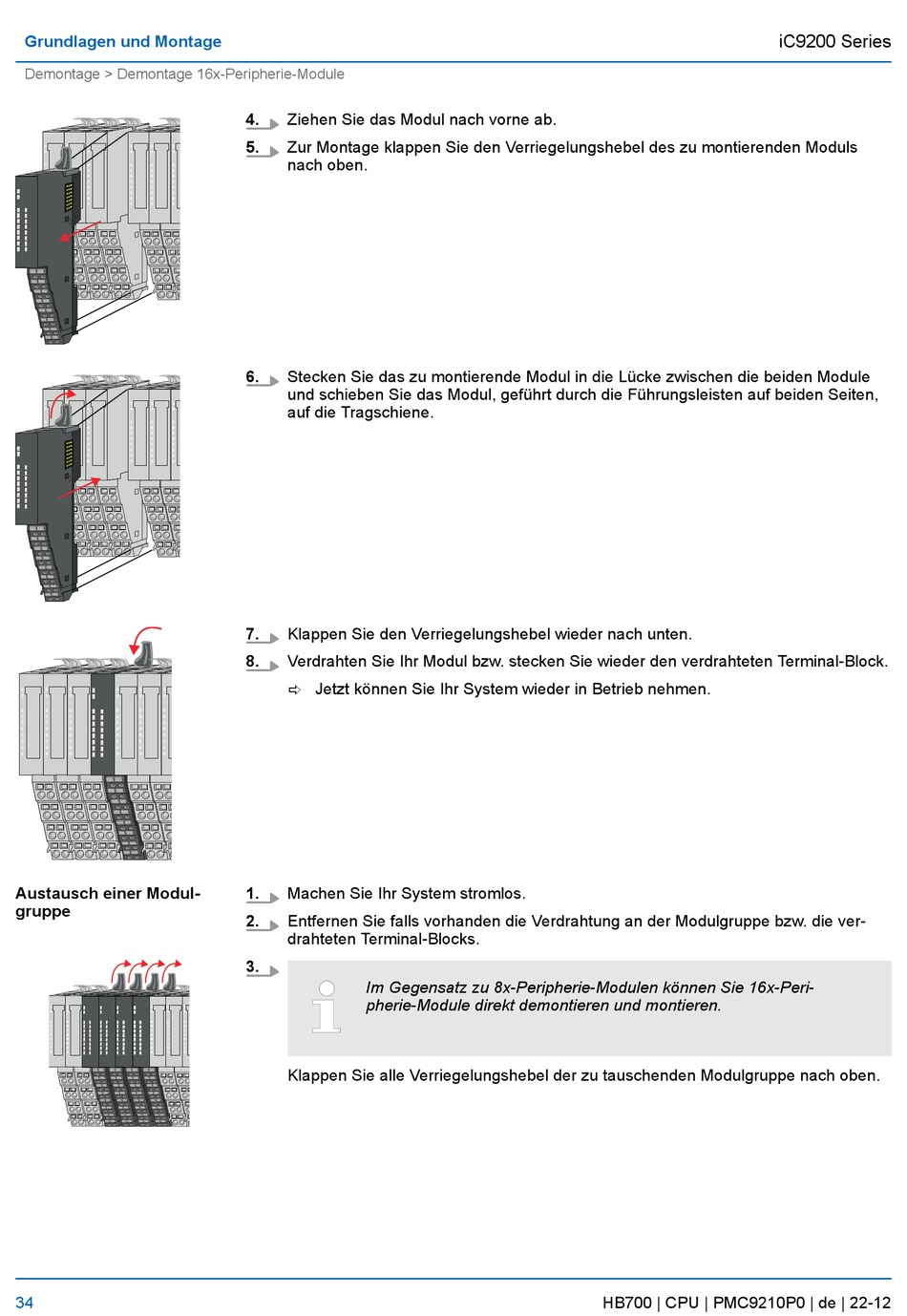

YASKAWA iC9200-Serie Handbuch Seite 34

Grundlagen und Montage
Demontage > Demontage 16x-Peripherie-Module
Austausch einer Modul-
gruppe
34
4. Ziehen Sie das Modul nach vorne ab.
5. Zur Montage klappen Sie den Verriegelungshebel des zu montierenden Moduls
nach oben.
6. Stecken Sie das zu montierende Modul in die Lücke zwischen die beiden Module
und schieben Sie das Modul, geführt durch die Führungsleisten auf beiden Seiten,
auf die Tragschiene.
7. Klappen Sie den Verriegelungshebel wieder nach unten.
8. Verdrahten Sie Ihr Modul bzw. stecken Sie wieder den verdrahteten Terminal-Block.
ð Jetzt können Sie Ihr System wieder in Betrieb nehmen.
1. Machen Sie Ihr System stromlos.
2. Entfernen Sie falls vorhanden die Verdrahtung an der Modulgruppe bzw. die ver-
drahteten Terminal-Blocks.
3.
Im Gegensatz zu 8x-Peripherie-Modulen können Sie 16x-Peri-
pherie-Module direkt demontieren und montieren.
Klappen Sie alle Verriegelungshebel der zu tauschenden Modulgruppe nach oben.
