indexa FD2K Bedienungsanleitung

ZUSATZ-KLINGELTASTE
A
*
1
2
3
4
C
Einleitung
Lesen Sie diese Bedienungsanleitung sowie die Bedienungsanleitungen für das Set FD20 bzw. FD25
sorgfältig durch. Die Bedienungsanleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben oder unsicher in Bezug auf die
Handhabung des Gerätes sein, fragen Sie einen Fachmann oder informieren Sie sich im Internet unter www.pentatech.de.
Bewahren Sie diese Anleitung sorgfältig auf und geben Sie sie ggf. an Dritte weiter.
Bestimmungsgemäße Verwendung

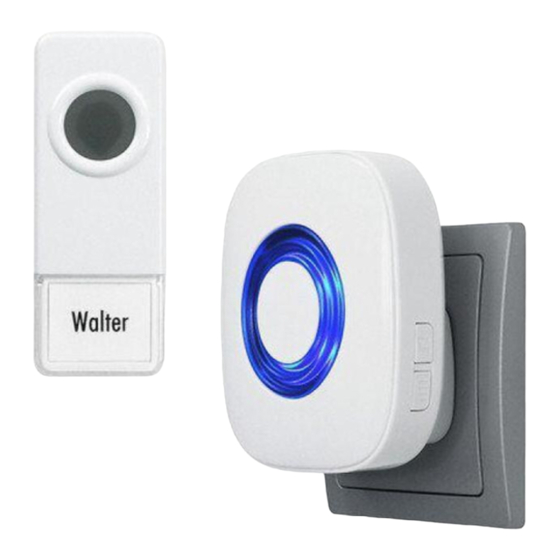

Diese Zusatz-Klingeltaste ist Zubehör für die Sets FD20 und FD25. Bis zu 8 Klingeltasten/Bewegungsmelder können an einer
Gongeinheit angemeldet werden, mit individuellen Melodien zur einfachen Rufunterscheidung. Die Anzahl von Gongeinheiten
pro Klingeltaste/Bewegungsmelder ist nicht begrenzt, die Funkreichweite ist jedoch zu beachten.
Bei Betätigung sendet die Klingeltaste ein Funksignal an die Gongeinheit. Diese signalisiert mit einer auswählbaren Melodie
und/oder einem optischen Blinksignal. Die Klingeltaste kann sowohl als Türgong als auch als Ruftaste z.B. für ältere Personen,
an einer Ladentheke oder einem Empfang verwendet werden.
Die Klingeltaste ist spritzwassergeschützt (IP44) und somit auch für den Betrieb im Außenbereich geeignet. Sie wird mit 1 St. 12
V MN21/23A alkalischer Batterie (im Lieferumfang enthalten) betrieben.
Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß. Für Folgeschäden sowie für Schäden,
die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden, wird nicht gehaftet. Dieses Gerät ist
nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre
Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder müssen
beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Lieferumfang
Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand der
Geräte.
1 Klingeltaste 2 Dübel
2 Schrauben 1 12 V Batterie

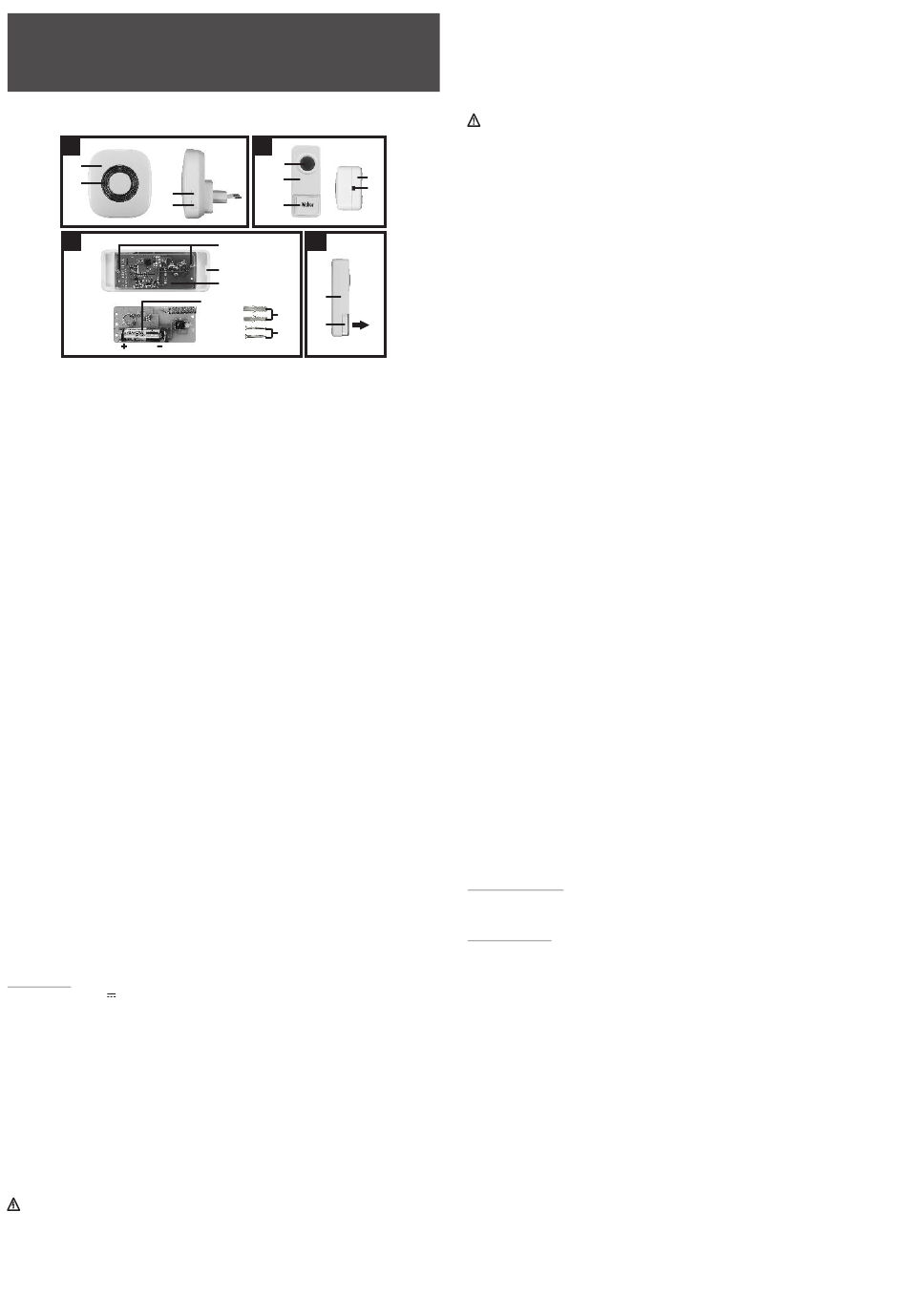

Ausstattung (siehe Abbildungen)
1 Gongeinheit* 6 Klingeltaste
2 LEDs* 7 Namensschild
3 Melodietaste* 8 Aussparung
4 Lautstärketaste* 9 Schrauben
5 LED 10 Haken
* Abb. A nicht im Lieferumfang enthalten
Technische Daten
Klingeltaste FD2K:
Betriebsspannung: 12 V DC
Stromaufnahme: max. 30 mA
1
Spannungsversorgung: x 12 V MN21/23A alkalische Batterie
(im Lieferumfang enthalten)
Frequenzband 433,05 - 434,79 MHz
abgestrahlte maximale Sendeleistung <10 mW
Senderreichweite: bis 200 m (im Freien gemessen mit Sichtkontakt)
Codierung: werkseitig vorcodiert (> 1.000.000 verschiedene Codes)
Schutzart: IP44
Betriebstemperatur: ±0°C bis +40°C
Gehäusemaße: ca. 34 x 88 x 20 mm
Gewicht: ca. 39 g (inkl. Batterie)
Sicherheitshinweise
Gefahr! Bei Nichtbeachtung der folgenden Hinweise werden Leben und Gesundheit gefährdet.
!
Lassen Sie Kleinkinder nicht unbeaufsichtigt mit dem Gerät, Batterien, Verpackungsmaterial oder Kleinteilen! Andernfalls
droht Lebensgefahr durch Ersticken!
!
Der Netzstrom für die Gongeinheit muss vorschriftsmäßig 230 V AC, 50 Hz betragen und mit einer vorschriftsmäßigen
Sicherung ausgestattet sein.
!
Verhindern Sie, dass die Gongeinheit mit Feuchtigkeit in Berührung kommt! Andernfalls droht Lebens- oder
Verletzungsgefahr!
B
5
6
6
8
7
D
9
10
11
6
12
13
7
14
1 Klebepad
11 Platine
12 Batterie
13 Dübel
14 Schrauben
!
Beschädigen Sie keine Leitungen für Gas, Strom oder Telekommunikation beim Befestigen! Andernfalls droht Lebens-,
FD2K
Verletzungsgefahr sowie Beschädigung!
!
Achten Sie darauf, dass die Batterie nicht kurzgeschlossen oder ins Feuer geworfen wird. Sie dürfen außerdem nicht
aufgeladen oder geöffnet werden. Es besteht Lebensgefahr durch Explosion!
!
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie
deshalb in diesem Fall geeignete Schutzhandschuhe.
Achtung! Bei Nichtbeachtung der folgenden Hinweise werden Sachwerte gefährdet.
!
Betreiben Sie das Gerät ausschließlich mit den zugelassenen Batterietypen.
!
Vermeiden Sie, dass die Gongeinheit mit Feuchtigkeit in Verbindung kommt.
!
Entfernen Sie die Batterie bei längerer Nichtbenutzung aus der Klingeleinheit.
Inbetriebnahme
!
Öffnen Sie das Gehäuse der Klingeltaste, indem Sie es mit einem Schraubendreher an der seitlichen Aussparung [8]
vorsichtig aufhebeln.
!
Lösen Sie die beiden Schrauben [9], mit denen die Platine im Deckel der Klingeltaste befestigt ist, und nehmen Sie die
Platine heraus.
!
Setzen Sie die mitgelieferte Batterie polrichtig ein (siehe Markierungen BAT+ und BAT - auf der Platine), und befestigen
Sie die Platine wieder mit den Schrauben.
!
Setzen Sie dann den Deckel wieder auf die Gehäuserückseite, so dass sich das Namensschild [7] auf der gleichen Seite wie
der Haken [10] befindet, und drücken Sie den Deckel fest, bis er einrastet.
!
Stecken Sie die Gongeinheit [1] in eine geeignete Netzstromsteckdose (230 V ~ 50Hz).
!
Drücken Sie auf die Klingeltaste. Die Taste soll kurz aufleuchten, und bei Empfang des Funksignals soll die Gongeinheit ein
optisches und akustisches Signal geben.
Anmelden und Löschen von Bewegungsmeldern/Klingeltasten an der Gongeinheit
!
Wählen Sie an der Gongeinheit die gewünschte Melodie für diesen Sender durch wiederholtes Drücken der Melodietaste
[3]. Halten Sie die Lautstärketaste [4] ca. 5 Sekunden lang gedrückt, bis ein Signalton ertönt und die LEDs schnell blinken.
vollständig und
Bewegen Sie sich vor dem Bewegungsmelder bzw. drücken Sie die Klingeltaste. Die Anmeldung ist nun abgeschlossen.
Sobald die Gongeinheit das Anmeldesingal des Senders empfangen hat, verlässt er automatisch den Anmeldemodus.
!
Zum Löschen aller angemeldeten Bewegungsmelder/Klingeltasten halten Sie die Melodietaste [3] ca. 5 Sekunden lang
gedrückt. Zur Bestätigung ertönt "Ding Dong", d.h. alle angemeldeten Bewegungsmelder/Klingeltasten wurden gelöscht,
und die Melodie wurde auf "Ding Dong" zurückgesetzt.
Auswahl der Lautstärke/Melodie
!
Drücken Sie wiederholt kurz auf die Lautstärketaste [4] an der Seite der Gongeinheit, um eine der vier Lautstärken
auszuwählen.
!
Drücken Sie wiederholt auf die Melodietaste [3], um eine von 24 Melodien auszuwählen. Die zweite Melodie (nach Ding
Dong) ist still - es wird nur ein optisches Signal ausgegeben.
!
Um die Melodie zu ändern, muss die neue Melodie zunächst am jeweiligen Funk-Türgong eingelernt werden. Wählen Sie
hierzu die gewünschte Melodie an der Gongeinheit aus, und halten Sie anschließend die Lautstärketaste ca. 5 Sekunden
lang gedrückt, bis ein Signalton ertönt und die LEDs schnell blinken. Drücken Sie anschließend die Klingeltaste. Sie haben
die Melodie nun erfolgreich geändert. Die Gongeinheit bestätigt die erfolgreiche Anmeldung mit der gewünschten
Melodie.
Platzierung/Hinweise zur Funkübertragung
!
Die Klingeltaste kann mit einem Klebepad oder mit Schrauben (beides im Lieferumfang enthalten) einfach waagerecht
oder senkrecht fest montiert werden. Bei einer festen Montage sollte die Klingeltaste an einer geeigneten Fläche
angebracht werden, die möglichst vor direktem Regen geschützt ist.
!
Platzieren Sie die Gongeinheit in einer 230 V Steckdose innerhalb der Funkreichweite der Klingeltaste. Die Reichweite
beträgt im Freien ca. 200 m. Die Reichweite wird durch Wände und Decken (besonders diejenigen aus Stahlbeton)
reduziert. Platzieren Sie sowohl Klingeltaste als auch Gongeinheit nicht auf oder in der Nähe von Metallflächen, da diese
das Funksignal abschirmen.
!
Testen Sie die zuverlässige Funktion des Gerätes an den gewünschten Stellen aus, bevor Sie es fest montieren.
Hinweis: Hintergrundstörungen sowie atmosphärische Bedingungen, die die Funkreichweite beeinflussen, können sich über die
Zeit ändern.
Montage der Klingeltaste
Montage mit dem Klebepad:
!
Kleben Sie das Klebepad auf die Rückseite der Klingeltaste. Ziehen Sie die Folie vom Klebepad ab und drücken Sie die
Klingeltaste ca. 30 Sekunden lang fest an die Wand.
Montage mit Schrauben:
!
Öffnen Sie das Gehäuse der Klingeltaste, indem Sie es mit einem Schraubendreher an der seitlichen Aussparung [8]
vorsichtig aufhebeln.
!
Befestigen Sie die Gehäuserückseite mit den mitgelieferten Schrauben an der Wand. Dabei muss die Rückseite der
Klingeltaste so montiert werden, dass sich der Haken [10] an der gleichen Seite wie das Namensschild [7] befindet.
!
Setzen Sie dann den Deckel wieder auf die Gehäuserückseite, so dass sich das Namensschild auf der gleichen Seite wie der
Haken befindet, und drücken Sie den Deckel fest, bis er einrastet.
Beschriftung des Namensschildes
!
Ziehen Sie die Blende des Namensschildes [7] nach vorne von der Klingeltaste ab (siehe Abb. D).
!
Legen Sie ein Papier oder eine Folie mit z. B. Ihrem Namen beschriftet, möglichst mit einem wasserfesten Stift, unter die
Blende.
!
Drücken Sie die Blende vorsichtig wieder auf die Klingeltaste.
Batteriewechsel
Leuchtet die LED [5] nur noch schwach, so ist die Batterie der Klingeltaste zu erneuern:
!
Öffnen Sie das Gehäuse der Klingeltaste, indem Sie es mit einem Schraubendreher an der seitlichen Aussparung [8]
vorsichtig aufhebeln.
!
Lösen Sie die beiden Schrauben [9], mit denen die Platine im Deckel der Klingeltaste befestigt ist, und nehmen Sie die
Platine heraus.
!
Setzen Sie eine neue 12 V MN21/23A alkalische Batterie polrichtig ein, und befestigen Sie die Platine wieder mit den
Schrauben.
!
Setzen Sie dann den Deckel wieder auf die Gehäuserückseite, so dass sich das Namensschild auf der gleichen Seite wie der
Haken [10] befindet, und drücken Sie den Deckel fest, bis er einrastet.
