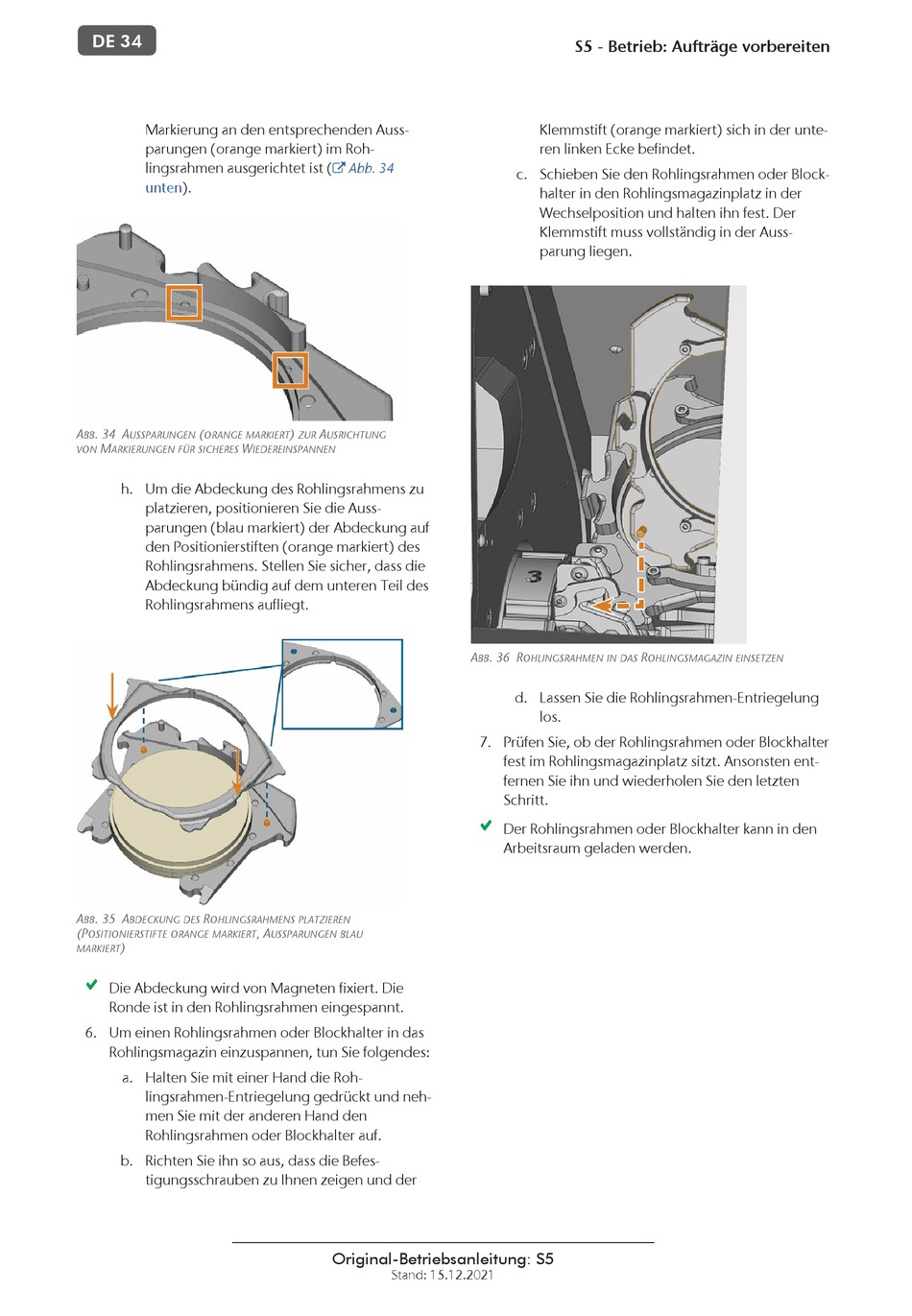

VHF S5 Originalbetriebsanleitung Seite 96

DE 34
Markierung an den entsprechenden Auss-
parungen (orange markiert) im Roh-
lingsrahmen ausgerichtet ist (
unten ).
A . 34 A (
BB USSPARUNGEN ORANGE MARKIERT
M W
VON ARKIERUNGEN FÜR SICHERES
h. Um die Abdeckung des Rohlingsrahmens zu
platzieren, positionieren Sie die Auss-
parungen (blau markiert) der Abdeckung auf
den Positionierstiften (orange markiert) des
Rohlingsrahmens. Stellen Sie sicher, dass die
Abdeckung bündig auf dem unteren Teil des
Rohlingsrahmens aufliegt.
A . 35 A R
BB BDECKUNG DES OHLINGSRAHMENS PLATZIEREN
(P
OSITIONIERSTIFTE ORANGE MARKIERT
)
MARKIERT
Die Abdeckung wird von Magneten fixiert. Die
Ronde ist in den Rohlingsrahmen eingespannt.
6. Um einen Rohlingsrahmen oder Blockhalter in das
Rohlingsmagazin einzuspannen, tun Sie folgendes:
a. Halten Sie mit einer Hand die Roh-
lingsrahmen-Entriegelung gedrückt und neh-
men Sie mit der anderen Hand den
Rohlingsrahmen oder Blockhalter auf.
b. Richten Sie ihn so aus, dass die Befes-
tigungsschrauben zu Ihnen zeigen und der
Abb. 34

) A
ZUR USRICHTUNG
IEDEREINSPANNEN
, A
USSPARUNGEN BLAU
Original-Betriebsanleitung: S5
Stand: 15.12.2021
S5 - Betrieb: Aufträge vorbereiten
Klemmstift (orange markiert) sich in der unte-
ren linken Ecke befindet.
c. Schieben Sie den Rohlingsrahmen oder Block-
halter in den Rohlingsmagazinplatz in der
Wechselposition und halten ihn fest. Der
Klemmstift muss vollständig in der Auss-
parung liegen.
A . 36 R
BB OHLINGSRAHMEN IN DAS
d. Lassen Sie die Rohlingsrahmen-Entriegelung
los.
7. Prüfen Sie, ob der Rohlingsrahmen oder Blockhalter
fest im Rohlingsmagazinplatz sitzt. Ansonsten ent-
fernen Sie ihn und wiederholen Sie den letzten
Schritt.
Der Rohlingsrahmen oder Blockhalter kann in den
Arbeitsraum geladen werden.
R
OHLINGSMAGAZIN EINSETZEN
