VHF S5 Originalbetriebsanleitung Seite 168

ES 44

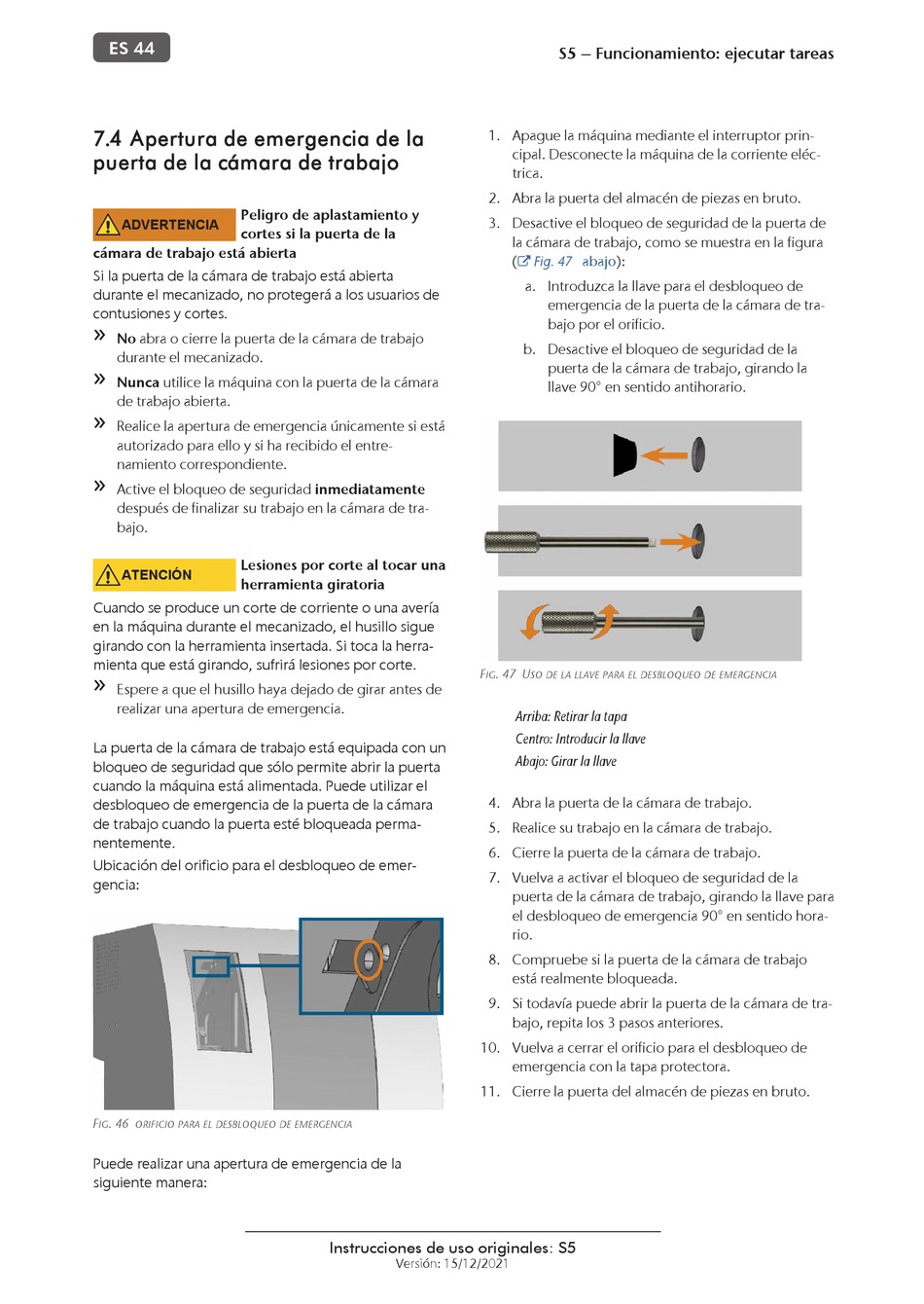

7.4 Apertura de emergencia de la
puerta de la cámara de trabajo
Peligro de aplastamiento y
ADVERTENCIA
cortes si la puerta de la
cámara de trabajo está abierta
Si la puerta de la cámara de trabajo está abierta
durante el mecanizado, no protegerá a los usuarios de
contusiones y cortes.
No abra o cierre la puerta de la cámara de trabajo
durante el mecanizado.
Nunca utilice la máquina con la puerta de la cámara
de trabajo abierta.
Realice la apertura de emergencia únicamente si está
autorizado para ello y si ha recibido el entre-
namiento correspondiente.
Active el bloqueo de seguridad inmediatamente
después de finalizar su trabajo en la cámara de tra-
bajo.
Lesiones por corte al tocar una
ATENCIÓN
herramienta giratoria
Cuando se produce un corte de corriente o una avería
en la máquina durante el mecanizado, el husillo sigue
girando con la herramienta insertada. Si toca la herra-
mienta que está girando, sufrirá lesiones por corte.
Espere a que el husillo haya dejado de girar antes de
realizar una apertura de emergencia.
La puerta de la cámara de trabajo está equipada con un
bloqueo de seguridad que sólo permite abrir la puerta
cuando la máquina está alimentada. Puede utilizar el
desbloqueo de emergencia de la puerta de la cámara
de trabajo cuando la puerta esté bloqueada perma-
nentemente.
Ubicación del orificio para el desbloqueo de emer-
gencia:
F . 46
IG ORIFICIO PARA EL DESBLOQUEO DE EMERGENCIA
Puede realizar una apertura de emergencia de la
siguiente manera:
1. Apague la máquina mediante el interruptor prin-
2. Abra la puerta del almacén de piezas en bruto.
3. Desactive el bloqueo de seguridad de la puerta de
F . 47 U
IG
4. Abra la puerta de la cámara de trabajo.
5. Realice su trabajo en la cámara de trabajo.
6. Cierre la puerta de la cámara de trabajo.
7. Vuelva a activar el bloqueo de seguridad de la
8. Compruebe si la puerta de la cámara de trabajo
9. Si todavía puede abrir la puerta de la cámara de tra-
10. Vuelva a cerrar el orificio para el desbloqueo de
11. Cierre la puerta del almacén de piezas en bruto.
Instrucciones de uso originales: S5
Versión: 15/12/2021
S5 – Funcionamiento: ejecutar tareas
cipal. Desconecte la máquina de la corriente eléc-
trica.
la cámara de trabajo, como se muestra en la figura
( Fig. 47 abajo ):

a. Introduzca la llave para el desbloqueo de
emergencia de la puerta de la cámara de tra-
bajo por el orificio.
b. Desactive el bloqueo de seguridad de la
puerta de la cámara de trabajo, girando la
llave 90° en sentido antihorario.
SO DE LA LLAVE PARA EL DESBLOQUEO DE EMERGENCIA
Arriba: Retirar la tapa
Centro: Introducir la llave
Abajo: Girar la llave
puerta de la cámara de trabajo, girando la llave para
el desbloqueo de emergencia 90° en sentido hora-
rio.
está realmente bloqueada.
bajo, repita los 3 pasos anteriores.
emergencia con la tapa protectora.
