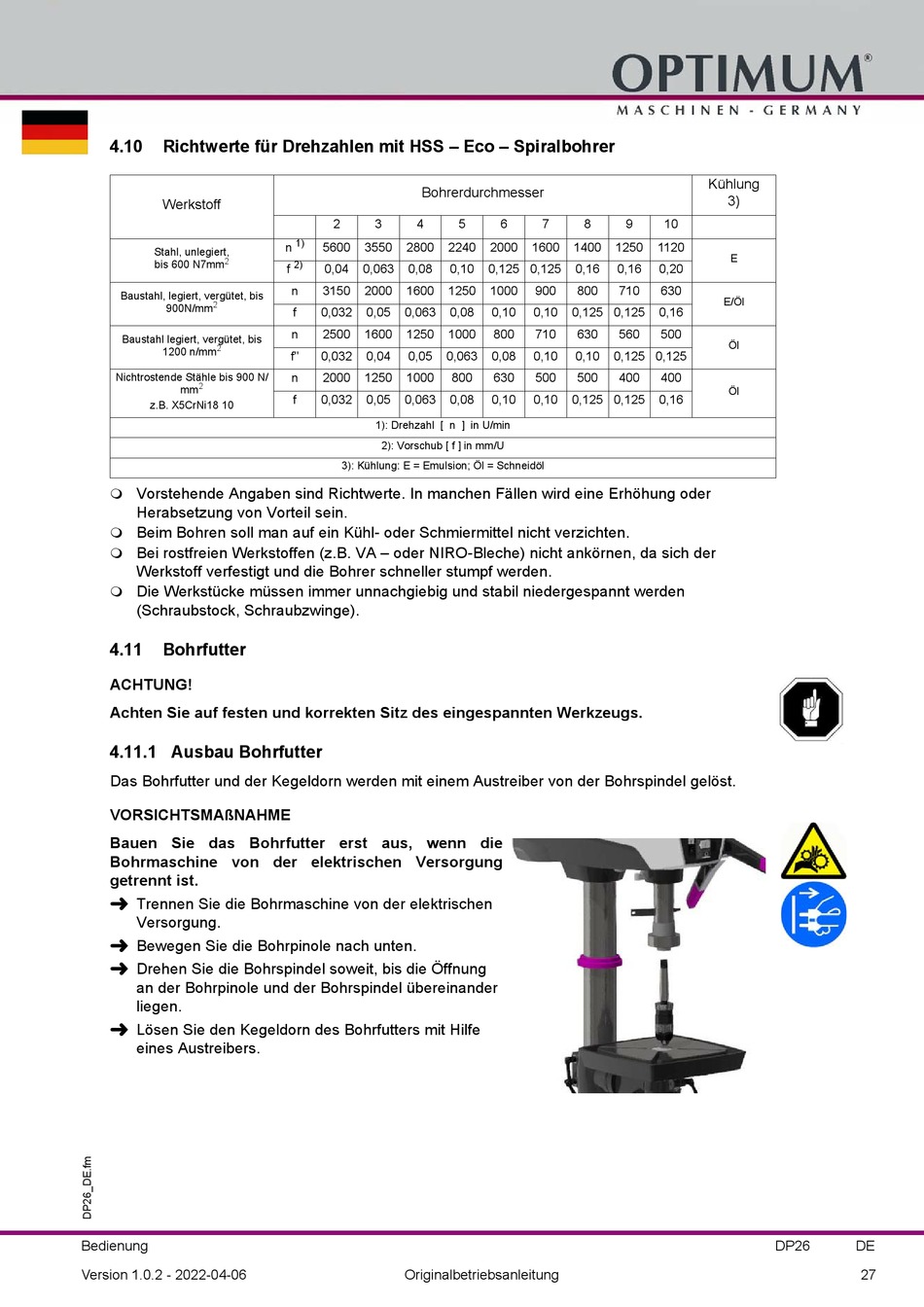

4.10
Richtwerte für Drehzahlen mit HSS – Eco – Spiralbohrer
Werkstoff
Stahl, unlegiert,
2
bis 600 N7mm
Baustahl, legiert, vergütet, bis
2
900N/mm
Baustahl legiert, vergütet, bis
2
1200 n/mm
Nichtrostende Stähle bis 900 N/
2
mm
z.B. X5CrNi18 10
Vorstehende Angaben sind Richtwerte. In manchen Fällen wird eine Erhöhung oder
Herabsetzung von Vorteil sein.
Beim Bohren soll man auf ein Kühl- oder Schmiermittel nicht verzichten.
Bei rostfreien Werkstoffen (z.B. VA – oder NIRO-Bleche) nicht ankörnen, da sich der
Werkstoff verfestigt und die Bohrer schneller stumpf werden.
Die Werkstücke müssen immer unnachgiebig und stabil niedergespannt werden
(Schraubstock, Schraubzwinge).
4.11
Bohrfutter
ACHTUNG!
Achten Sie auf festen und korrekten Sitz des eingespannten Werkzeugs.
4.11.1 Ausbau Bohrfutter
Das Bohrfutter und der Kegeldorn werden mit einem Austreiber von der Bohrspindel gelöst.
VORSICHTSMAßNAHME
Bauen Sie das Bohrfutter erst aus, wenn die
Bohrmaschine von der elektrischen Versorgung
getrennt ist.
Trennen Sie die Bohrmaschine von der elektrischen
Versorgung.
Bewegen Sie die Bohrpinole nach unten.
Drehen Sie die Bohrspindel soweit, bis die Öffnung
an der Bohrpinole und der Bohrspindel übereinander
liegen.
Lösen Sie den Kegeldorn des Bohrfutters mit Hilfe
eines Austreibers.
Bedienung
Version 1.0.2 - 2022-04-06
Bohrerdurchmesser
2
3
4
5
1)
n
5600
3550
2800
2240
2)
f
0,04
0,063
0,08
0,10
n
3150
2000
1600
1250
f
0,032
0,05
0,063
0,08
n
2500
1600
1250
1000
f"
0,032
0,04
0,05
0,063
n
2000
1250
1000
800
f
0,032
0,05
0,063
0,08
1): Drehzahl [ n ] in U/min
2): Vorschub [ f ] in mm/U
3): Kühlung: E = Emulsion; Öl = Schneidöl
Originalbetriebsanleitung
6
7
8
9
2000
1600
1400
1250
1120
0,125 0,125
0,16
0,16
0,20
1000
900
800
710
630
0,10
0,10
0,125 0,125
0,16
800
710
630
560
500
0,08
0,10
0,10
0,125 0,125
630
500
500
400
400
0,10
0,10
0,125 0,125
0,16
Kühlung
3)
10
E
E/Öl
Öl
Öl
DP26
DE
27
