Montage
18
Messkabel am Sensor anschließen
1.
Führen Sie das Messkabel mit dem Sensorstecker durch die Schutzhülse.
2.
Schrauben Sie den Sensorstecker auf den Gewindesteckkopf des Sensors.
3.
Schrauben Sie die Schutzhülse wieder auf.
4.
Biegen Sie das Messkabel entsprechend Abb. 17 und stecken Sie die Spritzschutzkappe auf.
5.
Verlängern Sie die Potentialausgleichsleitung (PAL) und stecken Sie sie auf den
PAL-Anschluss. Die Verlängerungslitze ist im Lieferumfang der Armatur enthalten.
Sensoren mit KCl-Nachführung
1
6

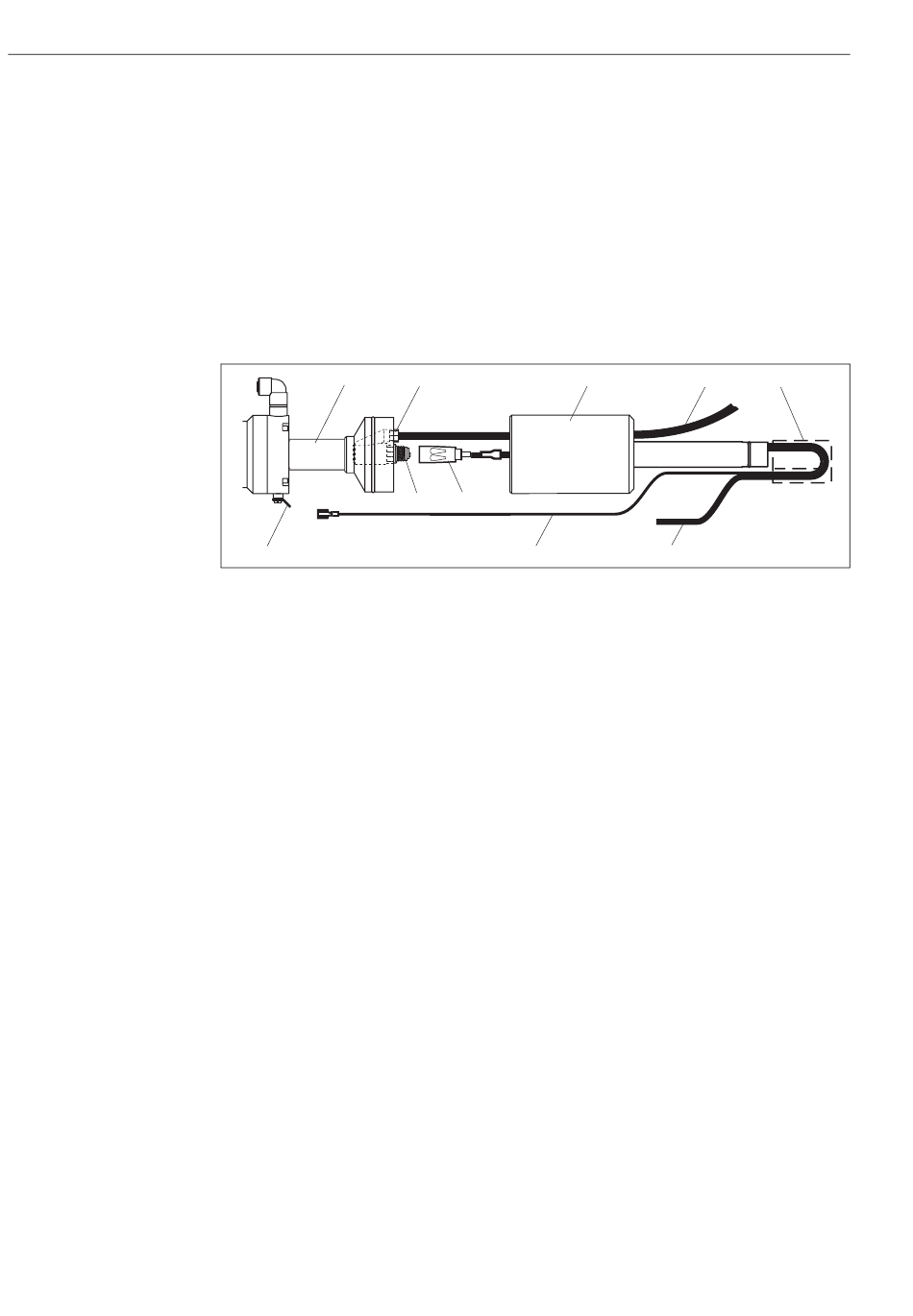

Abb. 18:
Montageteile für den Einbau von Ceraliquid-Sensoren
1
Sensorführung
2
Sensor mit Elektrolytabschluss
3
Schutzhülse
4
Elektrolytzuführung
5
Spritzschutzkappe
Sensor einbauen
1.
Bringen Sie die Armatur in die Position "Service".
2.
Ziehen Sie die Spritzschutzkappe ab.
3.
Ziehen Sie die Schutzhülse ab. Sie besteht aus zwei miteinander verschraubten Teilen.
4.
Schrauben Sie den Sensor handfest in die Sensorführung ein.
5.
Ziehen Sie nun mit einem Steckschlüssel (SW 17) den Sensor mit einer ¼ Umdrehung fest.
Messkabel am Sensor anschließen
1.
Führen Sie das Messkabel von oben mit dem Sensorstecker durch die zweiteilige Schutzhülse.
2.
Schrauben Sie den Sensorstecker auf den Gewindesteckkopf des Sensors.
3.
Führen Sie die Elektrolytzuführung seitlich in die Schutzhülse ein und schließen Sie sie am
Elektrolytanschluss des Sensors an.
4.
Schieben Sie die Schutzhülse wieder auf.
5.
Biegen Sie das Messkabel entsprechend Abb. 18 und stecken Sie die Spritzschutzkappe auf.
6.
Verlängern Sie die Potentialausgleichsleitung (PAL) und stecken Sie sie auf den
PAL-Anschluss. Die Verlängerungslitze ist im Lieferumfang der Armatur enthalten.
2
3
7
8
9
6
7
8
9
10
Probfit H CPA465
4
10
C07-CPA465xx-17-07-00-xx-005.eps
PAL-Anschluss
Gewindesteckkopf
Sensorstecker
Potentialausgleichsleitung (PAL)
Messkabel, z.B. CPK9
Endress+Hauser
