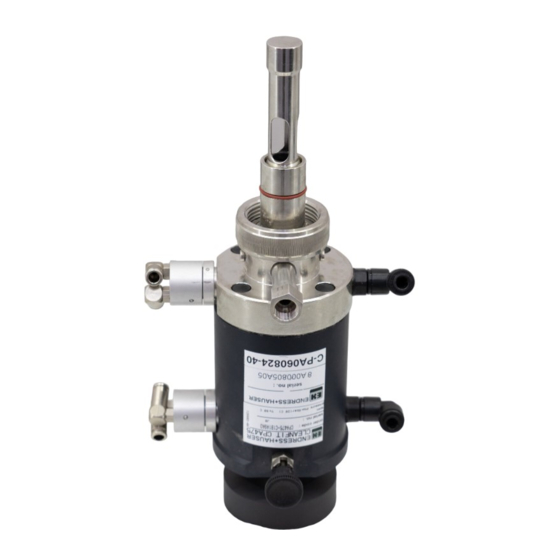

Endress+Hauser Cleanfit H CPA475 Betriebsanleitung
Wechselarmatur für hygieneanwendungen
Vorschau ausblenden
Andere Handbücher für Cleanfit H CPA475:
- Betriebsanleitung (40 Seiten) ,
- Betriebsanleitung (40 Seiten)
Verwandte Anleitungen für Endress+Hauser Cleanfit H CPA475
Inhaltszusammenfassung für Endress+Hauser Cleanfit H CPA475

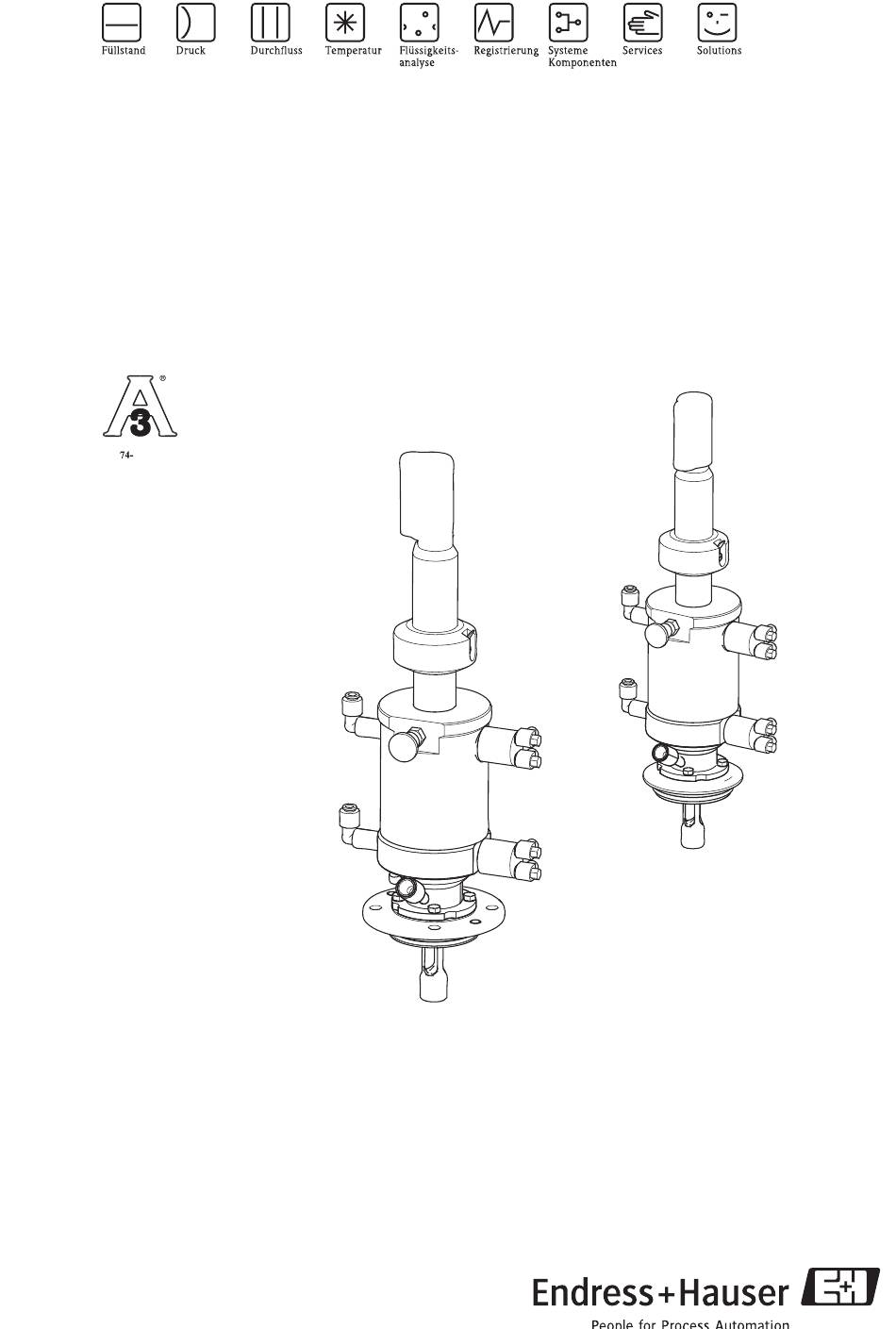

- Seite 1 Betriebsanleitung Cleanfit H CPA475 Wechselarmatur für Hygieneanwendungen BA240C/07/de/04.09 71094321...
- Seite 2 → ä 10 Abmessungen → ä 34 Umgebungs- und Prozessbedingungen, Gewicht, Materialien usw. Æ Æ Stichwortverzeichnis → ä 36 Wichtige Begriffe und Stichworte zu den einzelnen Kapiteln finden Sie hier. Nutzen Sie das Stichwortverzeichnis, um schnell und gezielt Informationen zu finden. Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Cleanfit H CPA475 Inhaltsverzeichnis Sicherheitshinweise ....4 Stichwortverzeichnis ....36 Bestimmungsgemäße Verwendung ... . . 4 Montage, Inbetriebnahme und Bedienung . -
Seite 4: Sicherheitshinweise
Cleanfit H CPA475 Sicherheitshinweise Bestimmungsgemäße Verwendung Die manuell oder pneumatisch gesteuerte Wechselarmatur Cleanfit H CPA475 ist für den Einbau von pH/Redox-Sensoren in Behälter und Rohrleitungen unter sterilen Messbedingungen konzi- piert. Durch die konstruktive Ausführung ist ein Betrieb in druckbeaufschlagten Systemen möglich (siehe Technische Daten). -
Seite 5: Sicherheitszeichen Und -Symbole
Cleanfit H CPA475 Sicherheitshinweise Sicherheitszeichen und -symbole Warnung! Dieses Zeichen warnt vor Gefahren. Bei Nichtbeachten kann es zu schwerwiegenden Personen- oder Sachschäden kommen. Achtung! " Dieses Zeichen macht auf mögliche Störungen durch Fehlbedienung aufmerksam. Bei Nichtbeachten drohen Sachschäden. Hinweis! Dieses Zeichen weist auf wichtige Informationen hin. -
Seite 6: Identifizierung
2.3.2 Sterilisierbarkeit TNO-Report V3641: "Die Wechselarmatur für pH-Messung Cleanfit H CPA475 – einschließlich der Dichtungen – wird als in-line-dampfsterilisierbar durch eine 30-minütige Sattdampfbehandlung bei einer Temperatur von 120 °C (248 °F) klassifiziert." gemäß der Testmethode der European Hygienic Engineering and Design Group (EHEDG) -
Seite 7: Produktstruktur
Spülstutzen 2 x NPT ¼" Innengewinde CPA475- vollständiger Bestellcode Hinweis! Einschweißstutzen Für CPA475 mit Prozessanschluss G1¼ passen nur Einschweißstutzen von Endress+Hauser mit 35 mm Länge. Siehe "Zubehör". Oberflächenrauigkeit Ausführungen mit einer geringeren Rauigkeit bis 0,4 μm sind als Sonderausführungen bestellbar. Endress+Hauser... -
Seite 8: Montage
Montage Cleanfit H CPA475 Montage Warenannahme, Transport, Lagerung • Achten Sie auf unbeschädigte Verpackung! Teilen Sie Beschädigungen an der Verpackung Ihrem Lieferanten mit. Bewahren Sie die beschädigte Verpackung bis zur Klärung auf. • Achten Sie auf unbeschädigten Inhalt! Teilen Sie Beschädigungen am Lieferinhalt Ihrem Lieferanten mit. - Seite 9 Cleanfit H CPA475 Montage Beim Einsatz eines ISFET-Sensors Tophit gibt es prinzipiell keine Beschränkung für die Einbaulage. Ein Einbauwinkel von 0 bis 75° wird jedoch empfohlen. Eine Überkopf-Montage ist möglich. 90° 75° 75° 0° 0° a0004003 Abb. 3: Einbauwinkel bei Armaturen mit ISFET-Sensoren Bedingt zulässige Einbaulage (Luftblasenbildung in der Kammer möglich)
-
Seite 10: Abmessungen
Montage Cleanfit H CPA475 Hinweis! • Der minimale Durchmesser für den Direkteinbau in Rohrleitungen ist DN 50. Dieser Durchmes- ser ist notwendig, damit die Armatur für das Verfahren in die Position "Messen" genügend Abstand von der Rohrwand hat. • Verwenden Sie für kleinere Rohrdurchmesser ein Durchflussgefäß (s. Zubehör) zum Einbau der Cleanfit-Armatur. - Seite 11 Cleanfit H CPA475 Montage mm (inch) Ø 58 (2.28) Ø 80 (3.15) 84 (3.31) Ø 19 (0.75) a0007571 Abb. 7: Ausführung mit Varivent * Hub Endress+Hauser...
-
Seite 12: Prozessanschlüsse
Triclamp 2" Varivent DN 50 ... 125 Milchrohr DN 50 (DIN 11851) G, H Flansch DN 50 (EN 1092-1) bzw. ANSI 2" Hinweis! Einschweißstutzen Für CPA475 mit Prozessanschluss G1¼ passen nur Einschweißstutzen von Endress+Hauser mit 35 mm Länge. Siehe "Zubehör". Endress+Hauser... -
Seite 13: Einbau
Cleanfit H CPA475 Montage Einbau 3.3.1 Messeinrichtung MEAS DIAG PARAM PARAM a0006077 Abb. 9: Messeinrichtung mit pneumatischer Steuerung pH-/Redox-Sensor Kanister für Reinigungs-, Pufferlösungen Armatur Cleanfit Heißdampf / Wasser /Reinigungsmittel (optional) Messumformer Mycom S CPM153 Spülblock pH-Spezialmesskabel Spülwasserventil Kommunikations-/Versorgungskabel Elektrische Leitung... -
Seite 14: Einbau Der Armatur In Den Prozess
Wenn der Luftdruck auf mehr als 6 bar (90 psi) steigen kann (auch kurze Druckschläge), muss ein Druckminderer vorgeschaltet werden. Wir empfehlen außerdem die Verwendung einer pneumatischen Drossel auch für geringere Drü- cke. Dadurch wird die Armatur sanfter angefahren. Endress+Hauser bietet eine solche Drossel als Zubehör an (s. Kapitel "Zubehör"). nur für Armatur mit pneumatischem Betrieb... - Seite 15 Cleanfit H CPA475 Montage Endlagenschalter Pneumatisch 3/2-Wege-Ventil; Gewinde M12 x 1 Steckverbindung für Schläuche mit AD = 6 mm (AD = 0,24") Elektrisch induktiv (NAMUR-Typ) ; Länge der Anschlussleitung: 10 m (32,8 ft.); Gehäusematerial: Edelstahl; Gewinde M12 x 1; Nennspannung: 8 V Ex-Kennzeichnung: 0II 1G EEx ia IIC T6 Schaltabstand 2 mm, bündig...
- Seite 16 Montage Cleanfit H CPA475 Bei Erreichen der Position "Messen" wird die am Eingang M2 (1) anstehende Luft durchge- schaltet und kann am Ausgang M2 (2) abgenommen werden (Topcal/ Topclean: schließen Sie Schlauch q am Ausgang des Endlagenschalters an). Schließen Sie die Druckluftleitung für "Armatur Service" (Topcal/Topclean Schlauch-Nr. o) an der unteren G 1/8-Verschraubung der Armatur an.
- Seite 17 Cleanfit H CPA475 Montage Betreiben Sie den Spülwasseranschluss der Armatur mit einem Wasserdruck von 2 bis max. 6 bar. Installieren Sie in der Wasserleitung (Zulaufseite zur Armatur) zusätzlich ein Rückschlagventil und einen Schmutzfänger (100 μm, s. "Zubehör"). Außer Wasser können Sie auch andere oder zusätzliche Reinigungslösungen durch die Spülkammer führen.
- Seite 18 Montage Cleanfit H CPA475 Gel-Sensoren 1. Ziehen Sie die Spritzschutzkappe (→ å 17, Pos. 5) von der Armatur ab. 2. Schrauben Sie das Führungsrohr (Pos. 2) entgegen dem Uhrzeigersinn ab. 3. Schrauben Sie anstelle des Blindstopfens (Pos. 3) den Sensor ein: –...
- Seite 19 Cleanfit H CPA475 Montage Sensor mit KCl-Nachführung 1. Ziehen Sie die Spritzschutzkappe (→ å 18, Pos. 6) und die KCl-Haube (Pos. 7) inkl. Schutzrohr ab. 2. Schrauben Sie das Führungsrohr (Pos. 3) entgegen dem Uhrzeigersinn ab. 3. Sensor einschrauben: a. Schrauben Sie die Spannhülse (Pos. 12, von unten) vom Innenrohr (Pos.
-
Seite 20: Einbaukontrolle
Montage Cleanfit H CPA475 Einbaukontrolle • Kontrollieren Sie nach der Montage alle Anschlüsse auf festen Sitz und Dichtheit. • Stellen Sie sicher, dass sich die Schläuche nicht ohne Kraftaufwand entfernen lassen. • Überprüfen Sie alle Schläuche auf Beschädigungen. Endress+Hauser... -
Seite 21: Bedienung
Cleanfit H CPA475 Bedienung Bedienung Erste Inbetriebnahme Vor der ersten Inbetriebnahme vergewissern Sie sich, ob: • alle Dichtungen korrekt sitzen (an der Armatur und am Prozessanschluss) • der Sensor richtig eingebaut und angeschlossen ist • der Wasseranschluss an den Spülanschlüssen korrekt ist (wenn vorhanden) •... -
Seite 22: Pneumatischer Betrieb
Bedienung Cleanfit H CPA475 Verfahren der Armatur aus der Position "Messen" in die Position "Service" Lösen Sie die Arretierung des Rastbolzens. Ziehen Sie das Hubrohr bis zum Anschlag heraus (Position "Service"). Arretieren Sie den Sensorhalter mit dem Rastbolzens. Nehmen Sie die notwendigen Service-Tätigkeiten vor. -
Seite 23: Wartung
Cleanfit H CPA475 Wartung Wartung Warnung! Verletzungsgefahr! Vor jeder Wartungsmaßnahme, die Sie an der Armatur vornehmen wollen, stellen Sie sicher, dass die Prozessleitung und der Behälter drucklos, leer und gespült sind. Bringen Sie die Armatur in die Position "Service" und arretieren Sie das Führungsrohr mit dem Rast- bolzen. -
Seite 24: Reinigungsmittel
Wartung Cleanfit H CPA475 Reinigungsmittel Die Auswahl des Reinigungsmittels ist abhängig vom Grad und der Art der Verschmutzung. Die häufigsten Verschmutzungen und die geeigneten Reinigungsmittel finden Sie in der folgenden Tabelle. Art der Verschmutzung Reinigungsmittel Fette und Öle Heißes Wasser bzw. temperierte tensidhaltige (alkalische) Mittel oder wasserlösliche organische Lösemittel (z.B. -
Seite 25: Zubehör
Cleanfit H CPA475 Zubehör Zubehör Installationszubehör Filterbaugruppe CPC310, CVC400 • Wasserfilter (Schmutzfänger) 100 μm, komplett, einschließlich Befestigungswinkel; • Bestell-Nr. 71031661 Kit Druckminderer • komplett, einschließlich Manometer und Befestigungswinkel; • Bestell-Nr. 51505755 Pneumatische Drossel zur Regulierung der Verfahrgeschwindigkeit der Armatur, • G1/8 Verschraubung •... -
Seite 26: Endlagenschalter
Zubehör Cleanfit H CPA475 G1¼ 160 (6.30) mm (inch) a0007567 Abb. 22: Durchflussgefäß Schlauchtüllen für Spülanschlüsse G ¼, DN 12, • Nichtrostender Stahl 1.4404 (AISI 316 L); (2 Stück); • Bestell-Nr.: 51502808 Schlauchtüllen für Spülanschlüsse G ¼, DN 12, • PVDF (2 Stück);... -
Seite 27: Kalibrierlösungen
• Bestellung je nach Ausführung, s. Technische Information (TI377C/07/de) Kalibrierlösungen 6.4.1 Qualitätspuffer von Endress+Hauser - CPY20 Als sekundäre Referenzpufferlösungen werden Lösungen verwendet, die gemäß DIN 19266 von einem DKD (Deutscher Kalibrierdienst)-akkreditierten Labor auf primäres Referenzmaterial der PTB (Physikalisch-Technische Bundesanstalt) und auf Standard-Referenzmaterial von NIST (National Institute of Standards and Technology) zurückgeführt werden. -
Seite 28: Messkabel
Zubehör Cleanfit H CPA475 Messkabel 6.5.1 Glaselektroden Spezialmesskabel CPK9 • Für Sensoren mit TOP68-Steckkopf, für Hochtemperatur- und Hochdruckanwendungen, IP 68 • Bestellung nach Produktstruktur, s. Technische Information (TI118C/07/de) Spezialmesskabel CPK1 • Für pH-/Redox-Elektroden mit GSA-Steckkopf • Bestellung nach Produktstruktur, s. Technische Information (TI118C/07/de) Spezialmesskabel CPK12 •... -
Seite 29: Störungsbehebung
Austausch von Dichtungen • Halten Sie die Dichtflächen der Armatur schmutzfrei. • Entfernen Sie anhaftende Beläge von Zeit zu Zeit. • Bei Undichtheiten wenden Sie sich an Ihr Endress+Hauser-Vertriebsbüro. Warnung! Gefahr des Austritts von Medium! Der Austausch von Dichtungen darf nur durch autorisiertes Fachpersonal erfolgen. -
Seite 30: Austausch Bei Abgeschaltetem Prozess
Störungsbehebung Cleanfit H CPA475 7.2.2 Austausch bei abgeschaltetem Prozess Die Dichtungen des Druckzylinders, der Spülkammer und der Elektrodenführung können Sie nur dann austauschen, wenn Sie den Prozess unterbrechen und die Armatur komplett ausbauen (→ å 24, Ausführung mit Prozessanschluss G1¼-Überwurfmutter. Andere Ausführungen ent- sprechend, siehe auch Explosionszeichnung im Kapitel "Ersatzteile"). -
Seite 31: Ersatzteile
Cleanfit H CPA475 Störungsbehebung Ersatzteile 14-2 10-1 14-5 10-2+10-3+10-4 14-1, 14-2 14-3, 14-4 10-4 14-1 a0011501 Abb. 25: Ersatzteile (alle Armaturenausführungen) Hinweis! Bitte entnehmen Sie nachfolgender Tabelle die Bestellnummern der Ersatzteilkits anhand der Posi- tionsnummern in → å 25. Endress+Hauser... - Seite 32 Störungsbehebung Cleanfit H CPA475 Pos.Nr. Bezeichnung und Inhalt Bestellnummer Ersatzteilkit Führungsrohr für Gel-Elektroden 120 mm 51503715 Für Armaturen-Ausführung: – pneumatisch Führungsrohr für Gel-Elektroden 120 mm 51503717 Für Armaturen-Ausführung: – manuell – nur Prozessanschluss Innengewinde G1¼ (Überwurf) Führungsrohr für Gel-Elektroden 120 mm 51506844 Für Armaturen-Ausführung:...
-
Seite 33: Rücksendung
Cleanfit H CPA475 Störungsbehebung Pos.Nr. Bezeichnung und Inhalt Bestellnummer Ersatzteilkit Zylinderschrauben M6x30, DIN 6912, 20 Stück 51503734 Führungsrohr für Flüssig-KCl-Elektroden 225 mm 51503713 Für Armaturen-Ausführung: – pneumatisch Führungsrohr für Flüssig-KCl-Elektroden 225 mm 51503714 Für Armaturen-Ausführung: – manuell – nur Prozessanschluss Innengewinde G1¼ (Überwurf) Führungsrohr für Flüssig-KCl-Elektroden 225 mm... -
Seite 34: Technische Daten
Technische Daten Cleanfit H CPA475 Technische Daten Umgebungsbedingungen Umgebungstemperatur Die Umgebungstemperatur darf nicht unter 0 °C (32 °F) fallen. Die maximal zulässige Temperatur für die elektrischen Endlagenschalter (NAMUR-Typ) ist 90 °C (194 °F). " Achtung! Gefahr von Frostschäden Setzen Sie die Armatur nicht unterhalb der genannten Temperaturen ein oder sorgen Sie bei Frost- gefahr für eine Beheizung der Armatur und der angeschlossenen Luft- und Wasserschläuche. -
Seite 35: Konstruktiver Aufbau
Cleanfit H CPA475 Technische Daten Konstruktiver Aufbau → ä 10 Bauform, Maße Einsetzbare Sensoren pH-Glaselektroden, Gel, 120 mm pH-Glaselektroden, KCl, 225 mm pH-ISFET-Sensoren, Gel, 120 mm pH-ISFET-Sensoren, KCl, 225 mm Sauerstoffsensoren, 120 mm Gewicht ca. 4 kg (8,8 lbs), abhängig von Prozessanschluss und Zusatzausstattung, s. Produktstruktur Werkstoffe mediumsberührend:... - Seite 36 Cleanfit H CPA475 Stichwortverzeichnis Abmessungen........10 Inbetriebnahme ....... . . 4...
- Seite 37 Cleanfit H CPA475 Störung ........29 Symbole .
- Seite 38 Cleanfit H CPA475 Endress+Hauser...
-
Seite 39: Erklärung Zur Kontamination Und Reinigung
Erklärung zur Kontamination und Reinigung Please reference the Return Authorization Number (RA#), obtained from Endress+Hauser, on all paperwork and mark the RA clearly on the outside of the box. If this procedure is not followed, it may result in the refusal of the package at our facility. - Seite 40 www.endress.com/worldwide BA240C/07/de/04.09 FM+SGML 6.0 71094321...
