Probfit H CPA465
#
Endress+Hauser

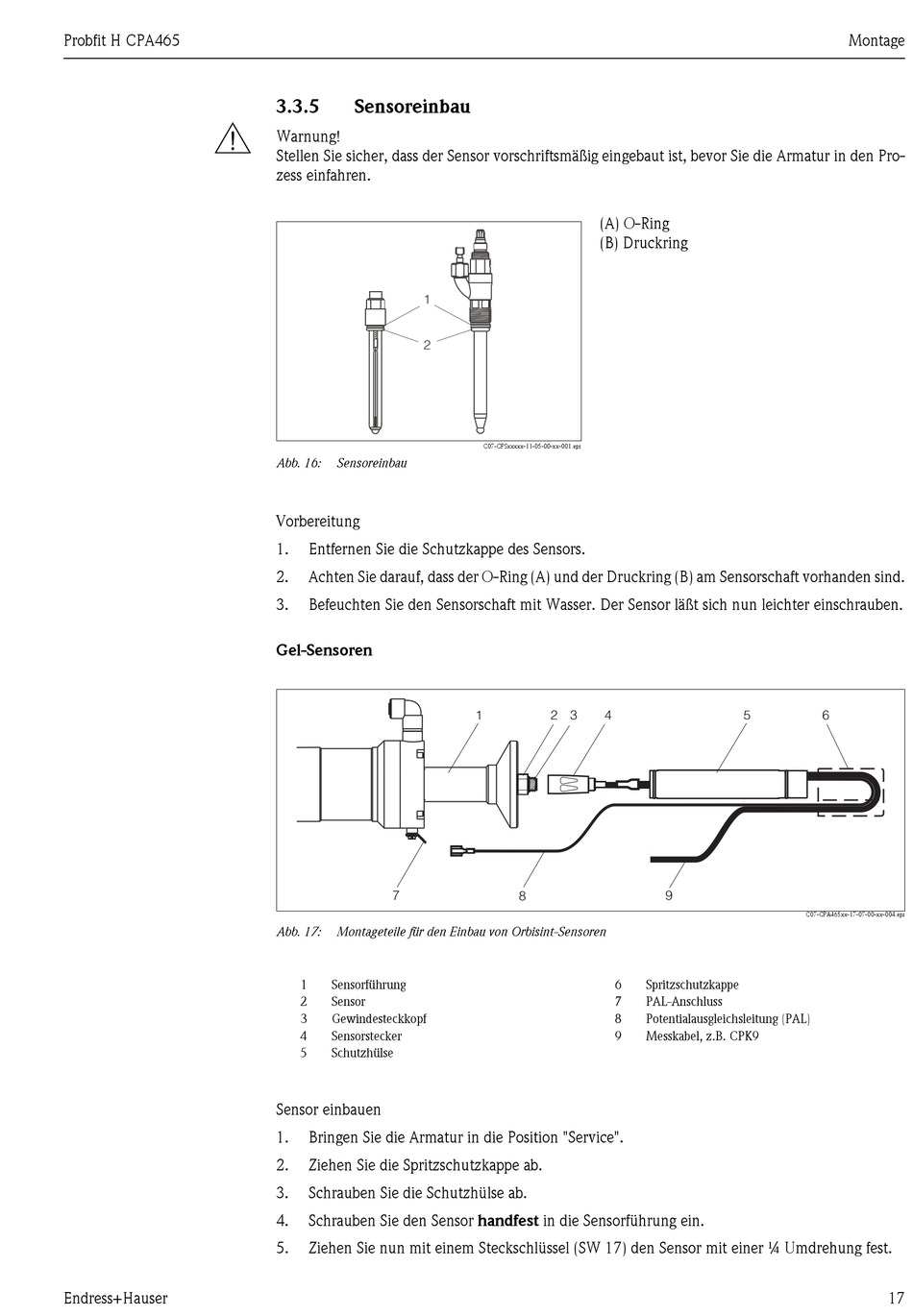

3.3.5
Sensoreinbau
Warnung!
Stellen Sie sicher, dass der Sensor vorschriftsmäßig eingebaut ist, bevor Sie die Armatur in den Pro-
zess einfahren.
1
2
Abb. 16:
Sensoreinbau
Vorbereitung
1.
Entfernen Sie die Schutzkappe des Sensors.
2.
Achten Sie darauf, dass der O-Ring (A) und der Druckring (B) am Sensorschaft vorhanden sind.
3.
Befeuchten Sie den Sensorschaft mit Wasser. Der Sensor läßt sich nun leichter einschrauben.
Gel-Sensoren
7
Abb. 17:
Montageteile für den Einbau von Orbisint-Sensoren
1
Sensorführung
2
Sensor
3
Gewindesteckkopf
4
Sensorstecker
5
Schutzhülse
Sensor einbauen
1.
Bringen Sie die Armatur in die Position "Service".
2.
Ziehen Sie die Spritzschutzkappe ab.
3.
Schrauben Sie die Schutzhülse ab.
4.
Schrauben Sie den Sensor handfest in die Sensorführung ein.
5.
Ziehen Sie nun mit einem Steckschlüssel (SW 17) den Sensor mit einer ¼ Umdrehung fest.
(A) O-Ring
(B) Druckring
C07-CPSxxxxx-11-05-00-xx-001.eps
1
2 3
4
8
6
Spritzschutzkappe
7
PAL-Anschluss
8
Potentialausgleichsleitung (PAL)
9
Messkabel, z.B. CPK9
5
6
9
C07-CPA465xx-17-07-00-xx-004.eps
Montage
17
