Rohr- und Deckentyp

HINWEIS!
Dieses Diagramm basiert auf dem Typ 24000Btu/h. Es kann also sein, dass es in Bezug auf die
Aussichten und Funktionen ein paar Unterschiede zu Ihrem Diagramm gibt.

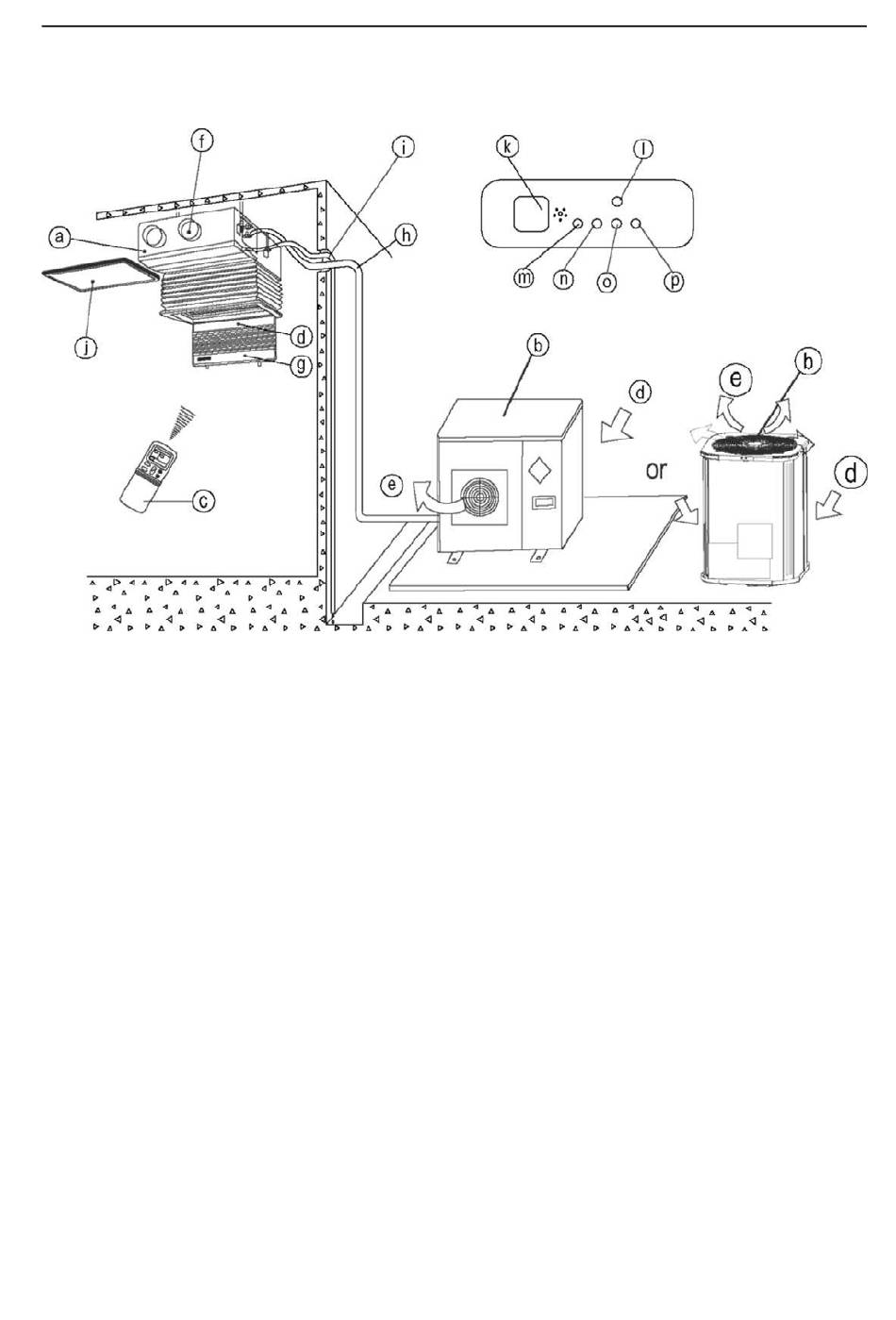

NAMEN UND FUNKTIONEN
a) Inneneinheit
b) Außeneinheit
c) Fernsteuerung
d) Luft rein
e) Ausatmen
f ) Luftauslass
g) Luftstromjalousie (am Luftauslass)
h) Verbindungsrohr
i) Ablaufschlauch
j) Lufteinlass (mit Luftfilter darin)
(HINWEIS: Im Falle des "Nur-Kühlungs-Typs" ist es der "NUR-Lüfter"-Indikator).
HINWEIS:
Alle Bilder in diesem Handbuch dienen nur zu Erklärungszwecken. Sie können sich geringfügig
von der von Ihnen erworbenen Klimaanlage unterscheiden (je nach Modell). Die tatsächliche
Form ist maßgebend.
Infrarot-Signalempfänger
k)
l) manuelle Taste
m) Betriebslampe
n) Timer-Anzeige
o) PRE-DEF-Anzeige
Heizungsart) oder Anzeige nur für
Gebläse (nur Kühlungsart)
p) Alarmanzeige
VIVAX
(Kühl- und
