DE
H (m)
Ø6 mm
1,0 13
1,5 11
2,0 9
2,5 7
3,0 5
3,5 -
a
ACHTUNG
– Die Brennstoffversorgungsanlage muss auf die
Brennerleistung abgestimmt sein und über alle im
Einsatzland des Geräts vorgeschriebenen Sicher-
heits- und Kontrollvorrichtungen verfügen.
– Die Reinigung des Brennstofftanks sollte in regel-
mäßigen Abständen ausgeführt werden.
6.9.1 Anschluss der Brennstoffleitungen an die Bren-
nerpumpe
Bei den Heizkesseln DUETTO HE EV erfolgt der Eintritt der Öl-
versorgungsleitungen durch die Vorstanzungen in den seitlichen
Verkleidungspaneelen.
Bei Heizkesseln mit Leistung über 35 kW muss eine automatische
Absperrvorrichtung gemäß Rundschreiben des Innenministeriums
Nr. 73 vom 29.7.71 installiert werden.
Anschluss der Rohrleitungen:
– Die gewünschten Vorstanzungen ausbrechen und die mit dem
Gerät gelieferten Versorgungsleitungen (4-5) einführen
– Die Rohrleitungen an den Vor- und Rücklauf der Pumpe an-
schließen und vor dem definitiven Festziehen der Anschlüsse
die Leitungen zu den Öffnungen in der Seitenwand ausrichten
– den mit dem Gerät gelieferten Filter der Brennstoffversor-
gungsleitung (9) in der Saugleitung montierten (5)
– die Leitungen (4-5) an den Brennstoffversorgungskreis an-
schließen
– nach dem Vorgang alle Anschlüsse festziehen.
m
HINWEISE
Die Pumpe ist für den Zweirohrbetrieb ausgelegt. Bei
Einrohrbetrieb muss die Bypass-Schraube (3) abge-
nommen und durch den auf Anfrage gelieferten Stop-
fen mit Dichtung ausgetauscht werden.
Lunghezza tubo (m)
Ø8 mm Ø10 mm
41 99
34 84
28 68
22 53
15 37
9 22

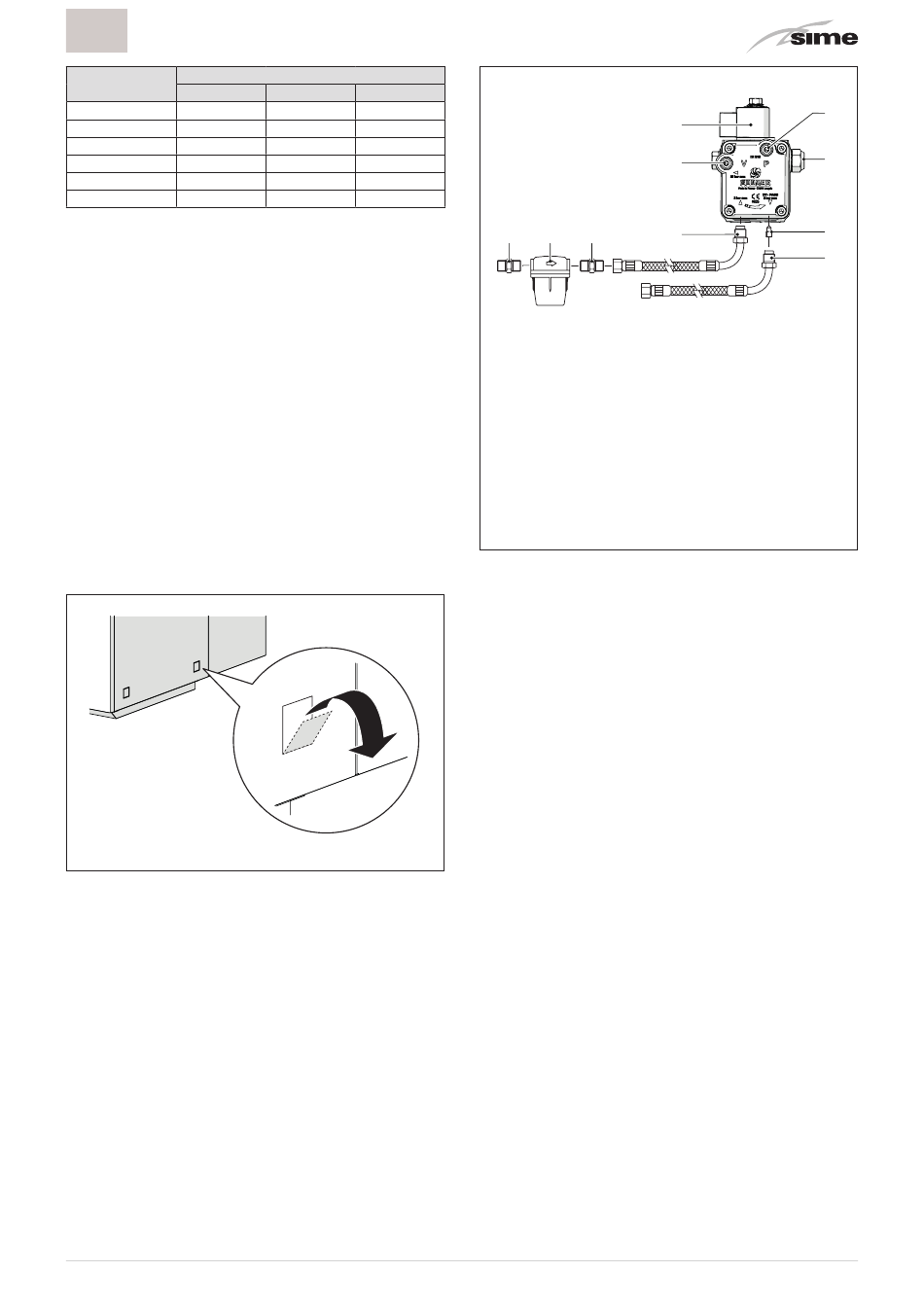

Abb. 35
8 9 8
Anschluss, Druckmesser
1
Druckregler
2
Bypass-Schraube
3
Flexible Rücklaufleitung ( mitgeliefert)
4
Flexible Saugleitung ( mitgeliefert)
5
Vakuummeteranschluss
6
Magnetventil
7
Anschluss 3/8" ( mitgeliefert)
8
Filter Brennstoffversorgungsleitung ( mitgeliefert)
9
m
HINWEISE
– Vor der Inbetriebnahme des Brenners sicherstellen,
dass die Rücklaufleitung keine Verstopfungen auf-
weist. Ein übermäßiger Gegendruck würde das Dich-
tungselement der Pumpe beschädigen.
– Die Dichtheit der Leitungen überprüfen.
– Der Höchstunterdruck von 0,4 bar (300 mmHg) darf
nicht überschritten werden. Unter diesem Wert bil-
den sich im Brennstoff Gase, die zur Kavitation in der
Pumpe führen können.
– In Unterdruckanlagen sollte die Ölrücklaufleitung in
gleicher Höhe wie die Saugleitung enden. In diesem
Fall kann auf das Fußventil verzichtet werden. Endet
die Rücklaufleitung dagegen über dem Tankpegel,
ist das Fußventil zwingend erforderlich.
6.9.2

Pumpenzuschaltung

Für das Auffüllen der Pumpe genügt es, den Brenner zu starten
und die Zündung zu überprüfen. Sollte vor Eintritt des Brenn-
stoffes eine Störabschaltung erfolgen, mindestens 20 Sekunden
warten, die Entstörtaste des Brenners (PSB) drücken und warten,
bis erneut die ganze Startphase ausgeführt wird und schließlich
die Zündung erfolgt.
1
7
2
6
3
5
4
Abb. 36
