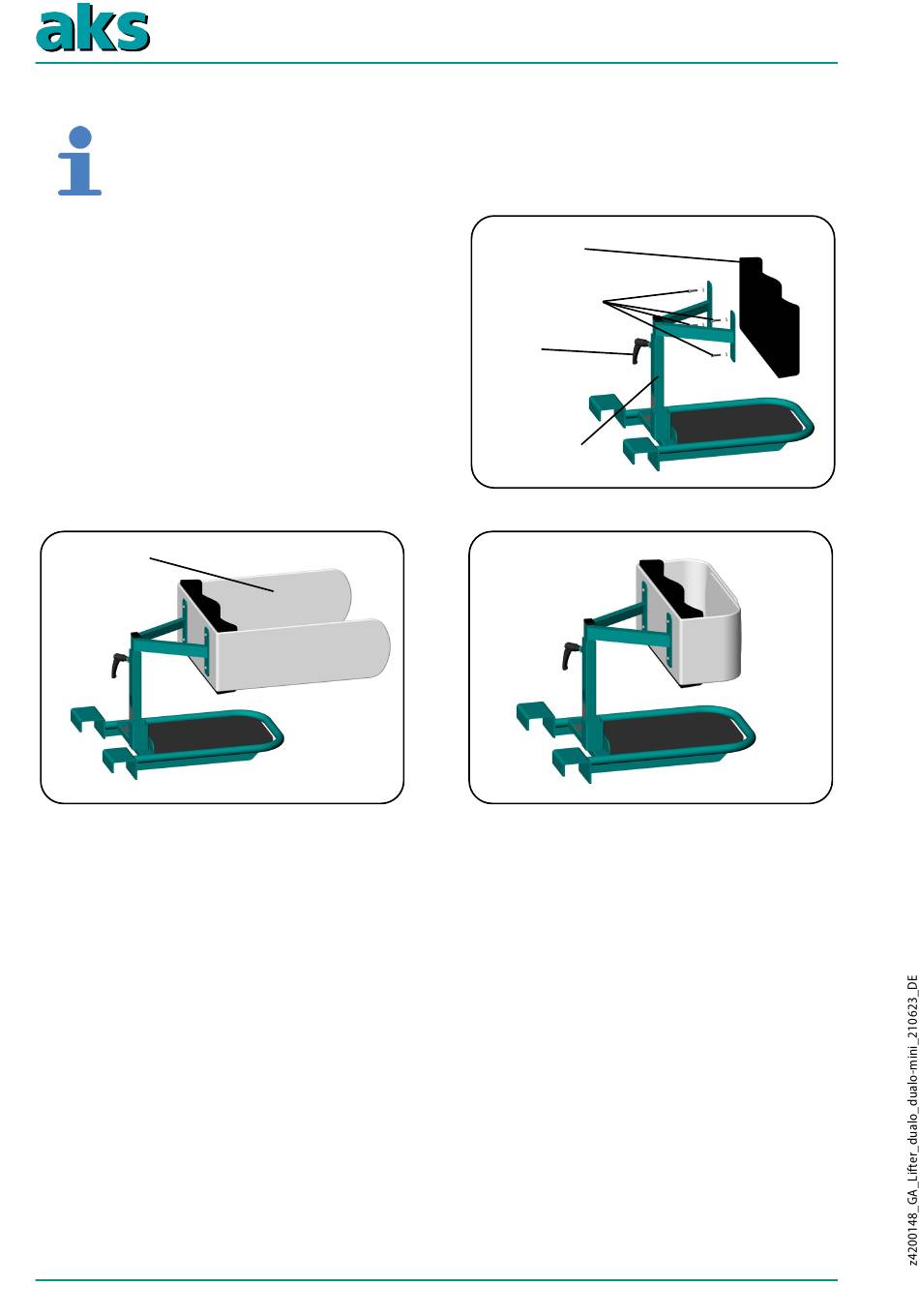

6.4 Zubehör aks-Wadengurt - Montage
Für eine vereinfachte Montage empfiehlt es sich, die Schienbeinstütze aus der Halterung
zu entfernen. Lösen Sie dazu den Klemmhebel an der Halterung der Schienbeinstütze.
1. Lösen Sie die vier Schrauben an der
Schien beinstütze und entfernen Sie die
Schienbein polsterung von der Schien-
bein stütze (Abb. 6.4.01).
2. Positionieren Sie den aks-Wadengurt
zwischen der Schienbeinstütze und
der Schien bein polsterung und fixieren
Sie den aks-Waden gurt über die vier
Befestigungs ösen mit den Schrau ben
(Abb. 6.4.02).
3. Der aks-Wadengurt ist einsatzbereit.
(Abb. 6.4.03).
Wadengurt
Abb. 6.4.02 - aks-Wadengurt anbringen
Seite 32
dualo®/dualo® mini
Schienbein-
polsterung
Schrauben
Klemm-
hebel
Halterung
der Schien-
beinstütze
Abb. 6.4.01 - Schienbeinpolsterung abnehmen
Abb. 6.4.03 - montierter aks-Wadengurt
