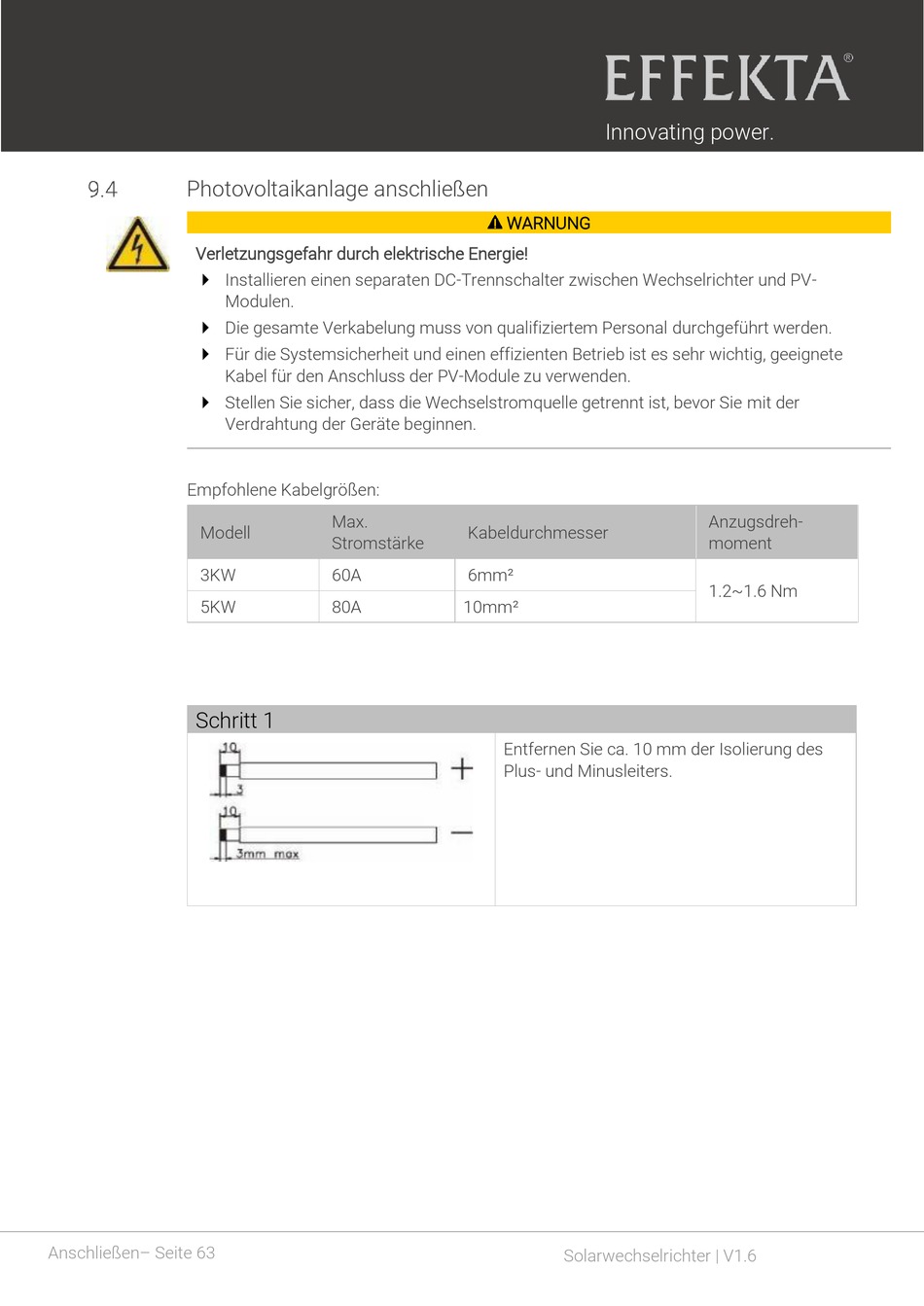

Photovoltaikanlage anschließen
Verletzungsgefahr durch elektrische Energie!
Empfohlene Kabelgrößen:
Modell
3KW
5KW
Schritt 1
Anschließen– Seite 63
Installieren einen separaten DC-Trennschalter zwischen Wechselrichter und PV-
Modulen.
Die gesamte Verkabelung muss von qualifiziertem Personal durchgeführt werden.
Für die Systemsicherheit und einen effizienten Betrieb ist es sehr wichtig, geeignete
Kabel für den Anschluss der PV-Module zu verwenden.
Stellen Sie sicher, dass die Wechselstromquelle getrennt ist, bevor Sie mit der
Verdrahtung der Geräte beginnen.
Max.
Stromstärke
60A
80A
Innovating power.
WARNUNG
Kabeldurchmesser
6mm²
10mm²
Entfernen Sie ca. 10 mm der Isolierung des
Plus- und Minusleiters.
Solarwechselrichter | V1.6
Anzugsdreh-
moment
1.2~1.6 Nm
