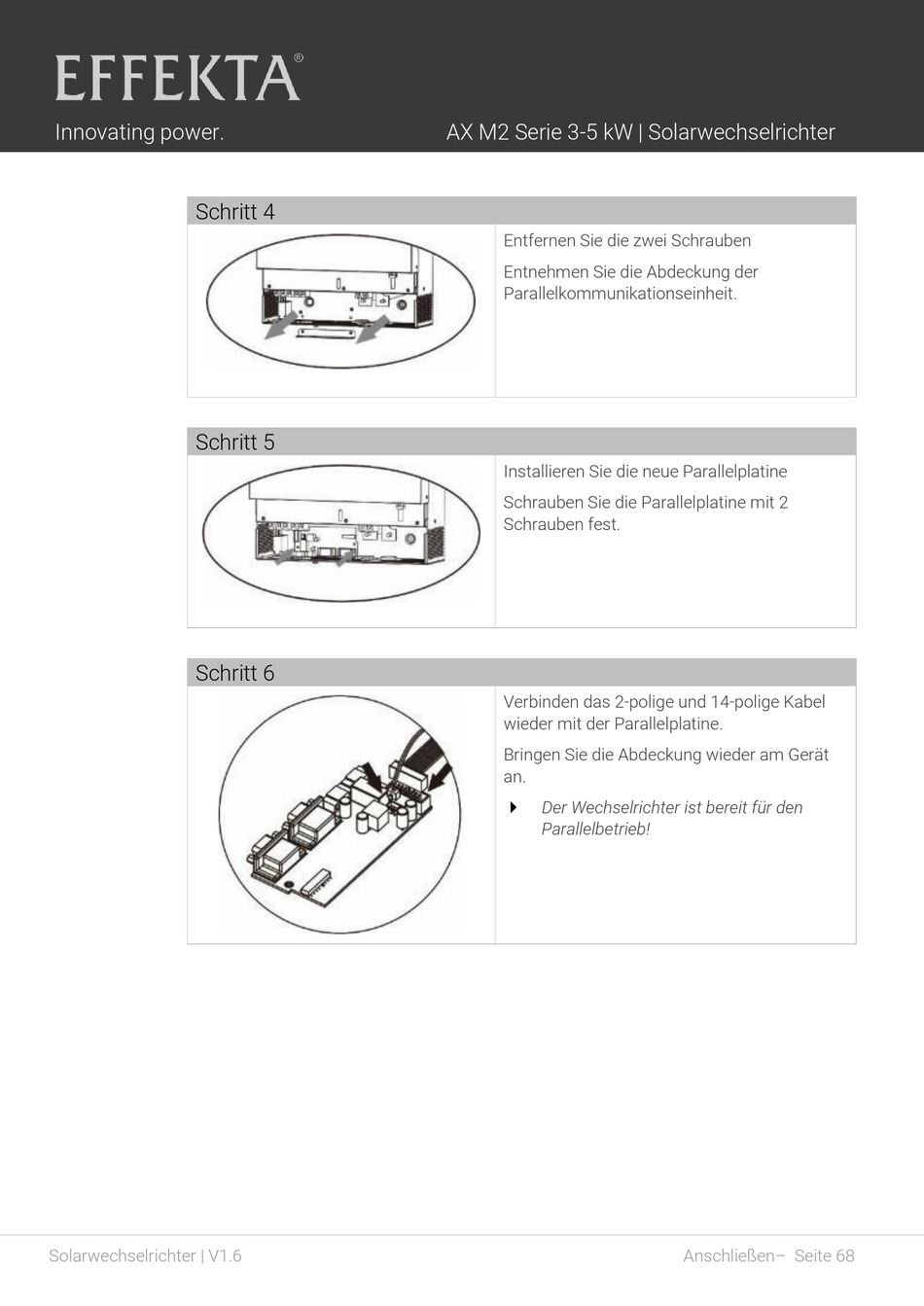

Schritt 4
Schritt 5
Schritt 6
Solarwechselrichter | V1.6
AX M2 Serie 3-5 kW | Solarwechselrichter
Entfernen Sie die zwei Schrauben
Entnehmen Sie die Abdeckung der
Parallelkommunikationseinheit.
Installieren Sie die neue Parallelplatine
Schrauben Sie die Parallelplatine mit 2
Schrauben fest.
Verbinden das 2-polige und 14-polige Kabel
wieder mit der Parallelplatine.
Bringen Sie die Abdeckung wieder am Gerät
an.
Der Wechselrichter ist bereit für den

Parallelbetrieb!
