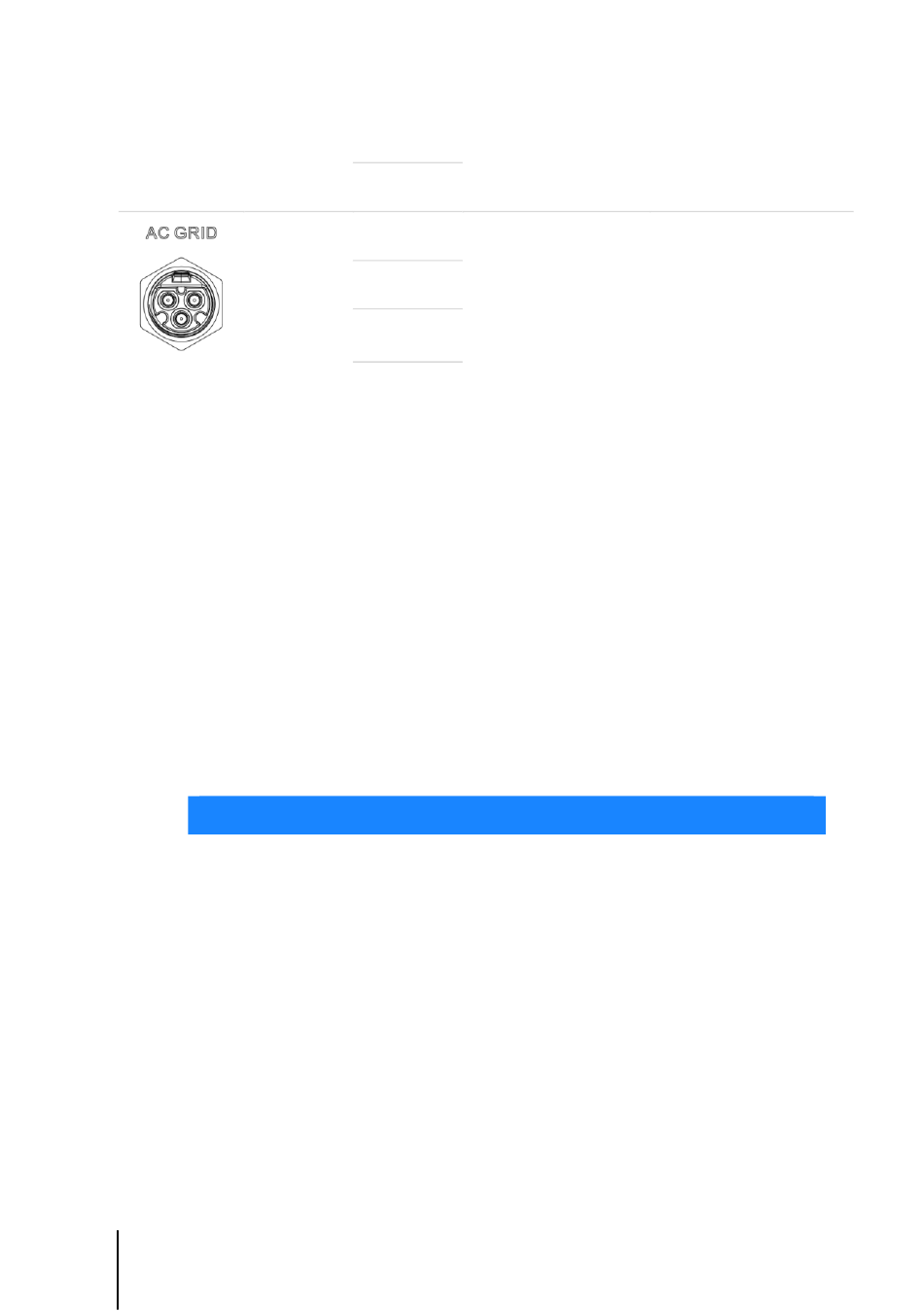

AC
5.2
Elektrischer Anschluss
Der elektrische Anschluss wird in folgenden Schritten durchgeführt:
1.
PE-Kabel anschließen
2.
DC-Eingangskabel anschließen
3.
AC-Ausgangsstromkabel anschließen
4.
Kommunikationskabel anschließen (optional)
5.3
Anschließen des PE-Kabels
Verbinden Sie den Wechselrichter mit der Potentialausgleichsschiene,
indem Sie das Schutzleiterkabel (PE) zur Erdung verwenden.
ACHTUNG
Polerdung nicht erlaubt!
Da der Wechselrichter transformatorlos ist, dürfen der
•
Pluspol und der Minuspol des PV-Generators NICHT
geerdet werden. Andernfalls kommt es zum Ausfall des
Wechselrichters. In der PV-Anlage müssen alle nicht
stromführenden Metallteile (z. B.: PV-Modulrahmen, PV-
Rahmen, Anschlusskasten, Wechselrichtergehäuse) geerdet
werden. Die Farbe des Kabels sollte gelb-grün sein.
HYD 3000 ... 6000-EP
PE
Außenbereich
L
Mehradriges
N
Kupferkabel für den
Außenbereich
PE
ELEKTRISCHE ANSCHLÜSSE
5–8
37
