Effekta AX M2 Serie Bedienungsanleitung Seite 61

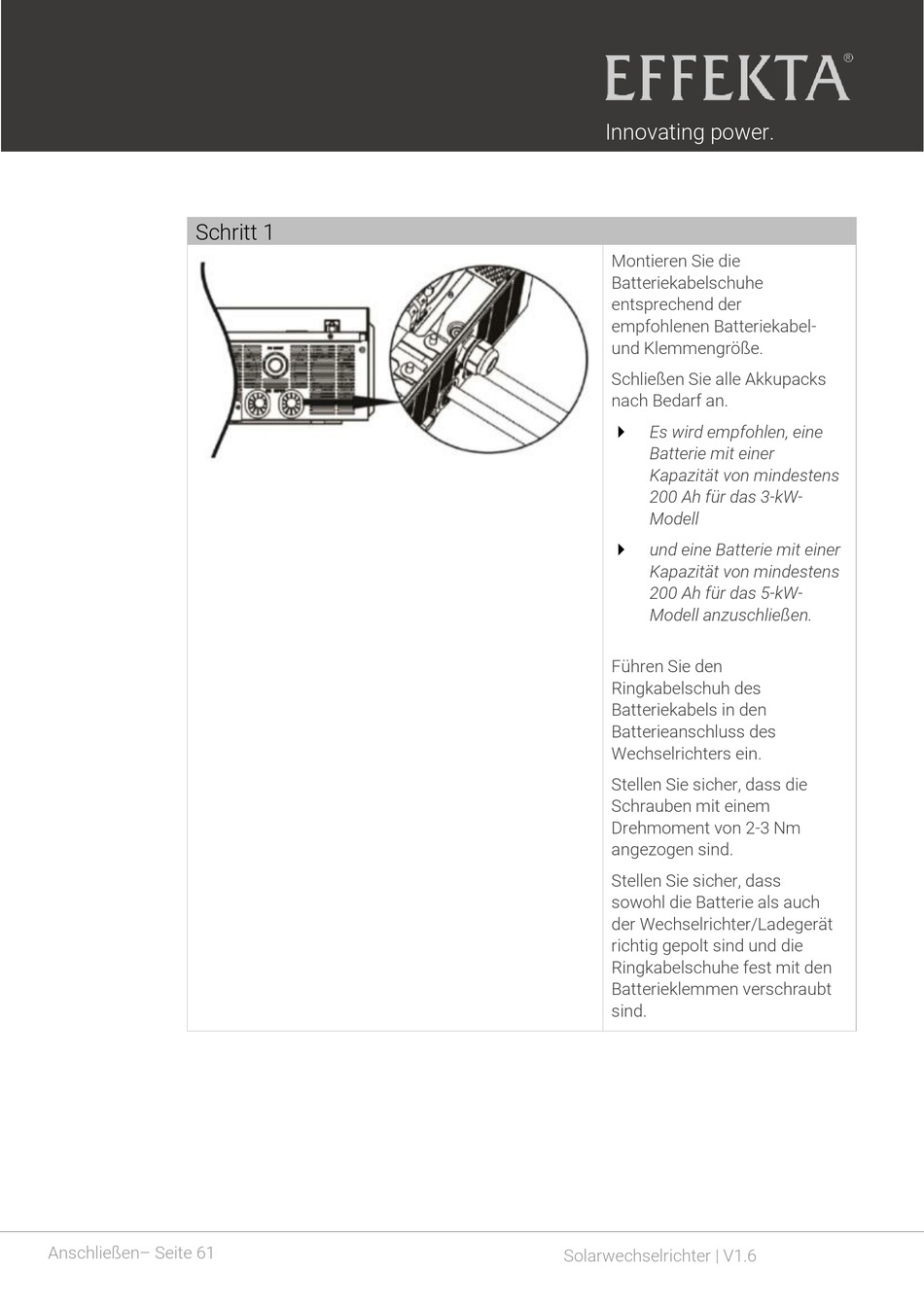

Schritt 1
Anschließen– Seite 61
Innovating power.
Montieren Sie die
Batteriekabelschuhe
entsprechend der
empfohlenen Batteriekabel-
und Klemmengröße.
Schließen Sie alle Akkupacks
nach Bedarf an.
Es wird empfohlen, eine

Batterie mit einer
Kapazität von mindestens
200 Ah für das 3-kW-
Modell
und eine Batterie mit einer

Kapazität von mindestens
200 Ah für das 5-kW-
Modell anzuschließen.
Führen Sie den
Ringkabelschuh des
Batteriekabels in den
Batterieanschluss des
Wechselrichters ein.
Stellen Sie sicher, dass die
Schrauben mit einem
Drehmoment von 2-3 Nm
angezogen sind.
Stellen Sie sicher, dass
sowohl die Batterie als auch
der Wechselrichter/Ladegerät
richtig gepolt sind und die
Ringkabelschuhe fest mit den
Batterieklemmen verschraubt
sind.
Solarwechselrichter | V1.6
