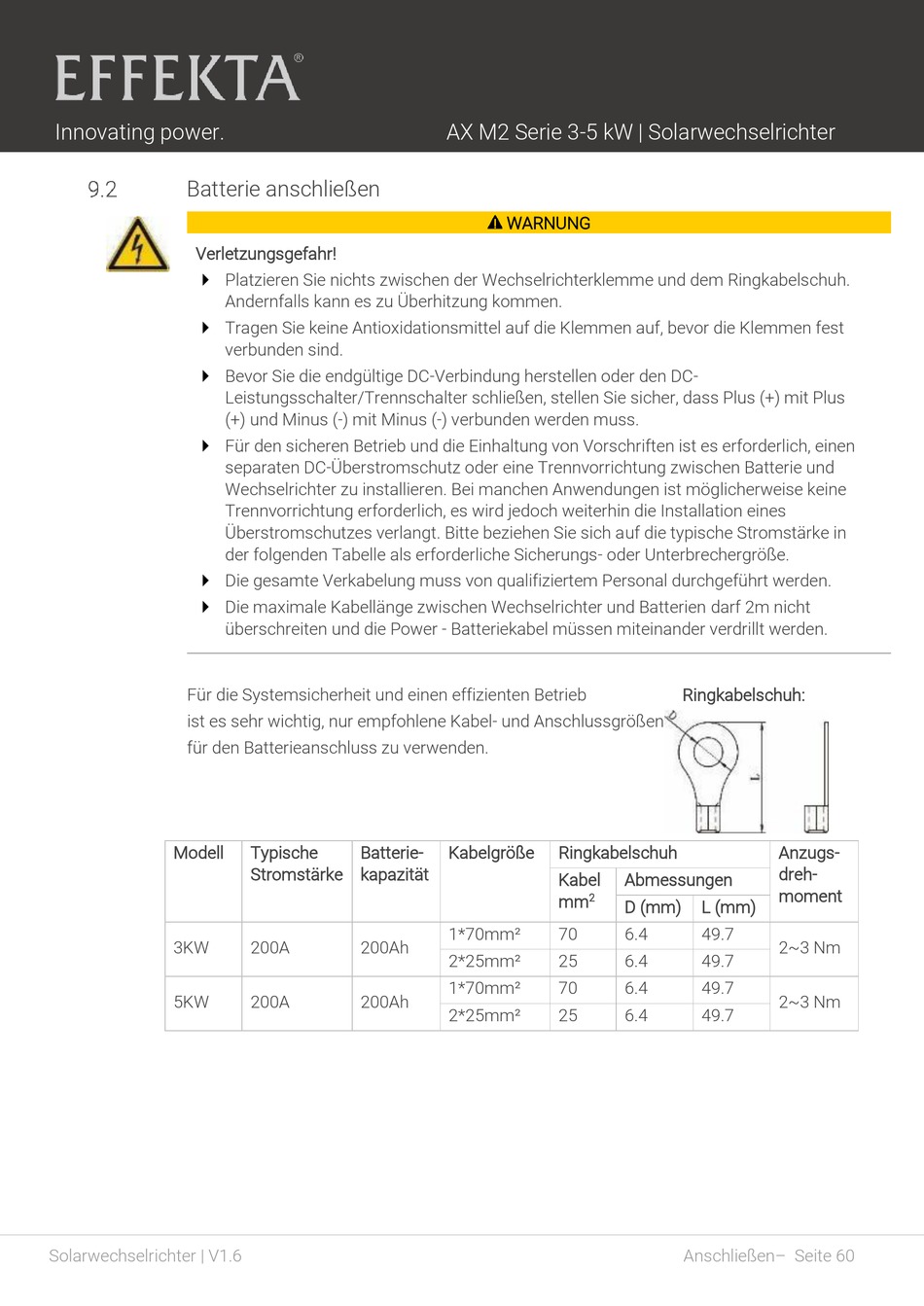

Batterie anschließen
Verletzungsgefahr!






Für die Systemsicherheit und einen effizienten Betrieb
ist es sehr wichtig, nur empfohlene Kabel- und Anschlussgrößen
für den Batterieanschluss zu verwenden.
Modell
3KW
5KW
Solarwechselrichter | V1.6
Platzieren Sie nichts zwischen der Wechselrichterklemme und dem Ringkabelschuh.
Andernfalls kann es zu Überhitzung kommen.
Tragen Sie keine Antioxidationsmittel auf die Klemmen auf, bevor die Klemmen fest
verbunden sind.
Bevor Sie die endgültige DC-Verbindung herstellen oder den DC-
Leistungsschalter/Trennschalter schließen, stellen Sie sicher, dass Plus (+) mit Plus
(+) und Minus (-) mit Minus (-) verbunden werden muss.
Für den sicheren Betrieb und die Einhaltung von Vorschriften ist es erforderlich, einen
separaten DC-Überstromschutz oder eine Trennvorrichtung zwischen Batterie und
Wechselrichter zu installieren. Bei manchen Anwendungen ist möglicherweise keine
Trennvorrichtung erforderlich, es wird jedoch weiterhin die Installation eines
Überstromschutzes verlangt. Bitte beziehen Sie sich auf die typische Stromstärke in
der folgenden Tabelle als erforderliche Sicherungs- oder Unterbrechergröße.
Die gesamte Verkabelung muss von qualifiziertem Personal durchgeführt werden.
Die maximale Kabellänge zwischen Wechselrichter und Batterien darf 2m nicht
überschreiten und die Power - Batteriekabel müssen miteinander verdrillt werden.
Typische Batterie-
Stromstärke kapazität
200A 200Ah
200A 200Ah
AX M2 Serie 3-5 kW | Solarwechselrichter
WARNUNG
Kabelgröße Ringkabelschuh
Kabel
2
mm
1*70mm² 70
2*25mm² 25
1*70mm² 70
2*25mm² 25
Ringkabelschuh:
Anzugs-
dreh-
Abmessungen
moment
D (mm) L (mm)
6.4 49.7
2~3 Nm
6.4 49.7
6.4 49.7
2~3 Nm
6.4 49.7
Anschließen– Seite 60
