Wechselrichterbetrieb und Netz-Formen

Solarwechselrichter ohne Netzeinspeisung sind eingangsseitig gegenüber dem Netz als
Last zu sehen und ausgangsseitig bezüglich der Verbraucher als Generator. Hierbei ist
zu beachten, dass ausgangsseitig beim Anschluss und Aufbau des Netzes sämtliche
Sicherheitsrichtlinien (Verbraucher- und Berührungsschutz) eingehalten werden. Die
Problematik oder eine Sicherheitslücke entsteht oft dadurch, dass die Wechselrichter
beim Umschalten der Betriebsarten Netzbetrieb in den Inverterbetrieb den Bezugsleiter
(N bzw. PEN) unterbrechen. Dadurch wird aus einem TN-S Verbrauchernetz im
Inverterbetrieb plötzlich ein IT-Verbrauchernetz. Funktional wäre dieser Umstand nicht
problematisch aber sicherheitstechnisch ist es nicht akzeptabel, wenn der Bezugsleiter
verloren geht und dadurch der Berührungsschutz (z.B. RCD) wirkungslos wird.
Innerhalb unserer AX – Serie ist deshalb eine Sternpunktnachbildung realisiert, welche
auch die Richtlinie VDE AR-E 2510-2 berücksichtigt. Hierbei wird beim Umschalten
(Netzbetrieb -> in den Inverterbetrieb) zwar auch das Netz durch den Trennschalter
abgekoppelt, aber gleichzeitig erfolgt eine Sternpunktnachbildung durch den Inverter.
Der Schutzleiter muss zu diesem Zwecke immer angeschlossen sein.

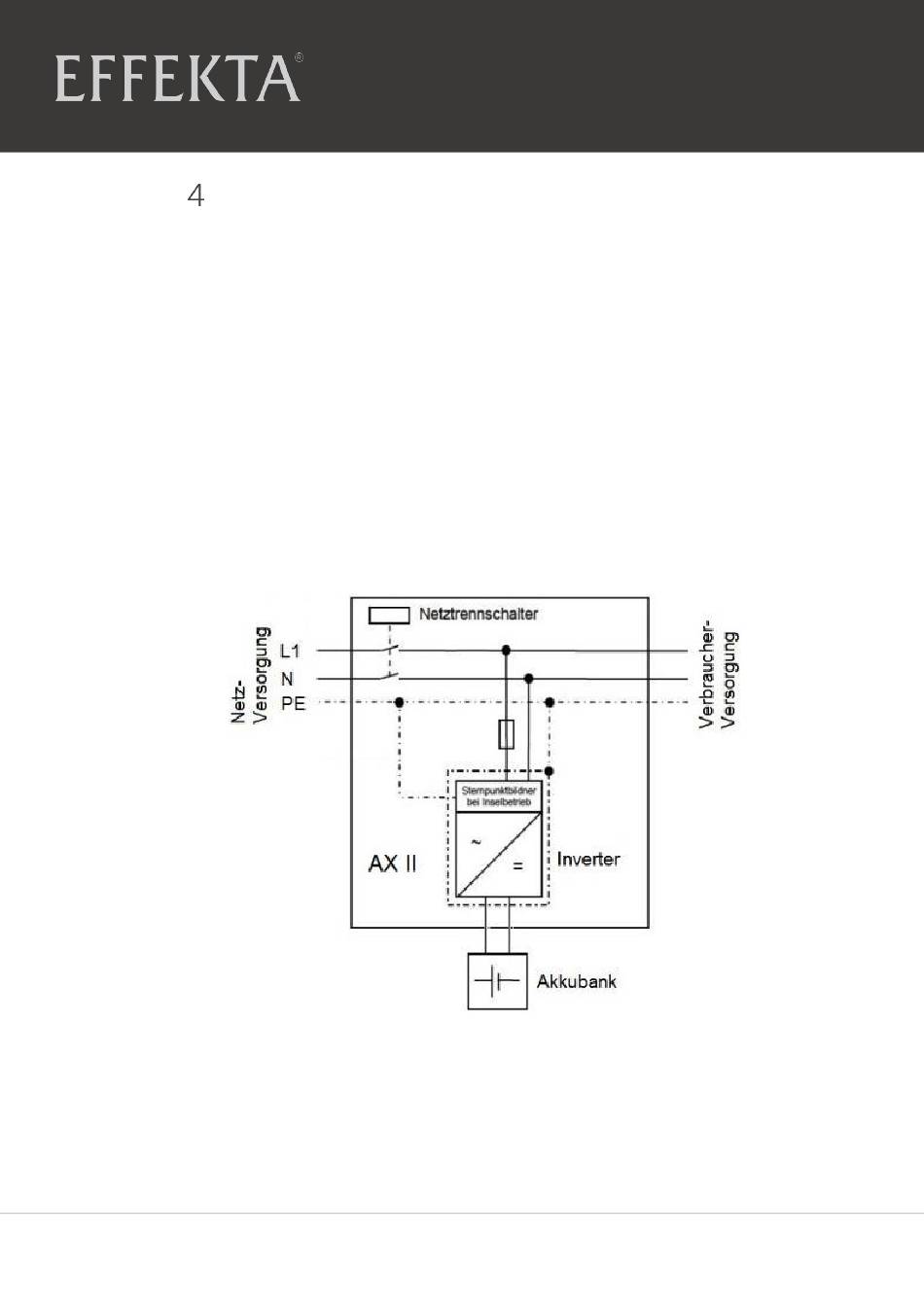

Sternpunktnachbildung der AX Wechselrichter Serie
