Installieren des Geräts
2.5.2 Anschließen der Gleichspannungsversorgung (DC)
2.
3.
2.5.2 Anschließen der Gleichspannungsversorgung (DC)
Gehen Sie wie folgt vor, um eine DC-Niederspannungsversorgung an das Gerät
anzuschließen:
Hinweis
Die Reihenklemme mit Schraubanschluss wird mit Kreuzschlitzschrauben und
Druckplatten installiert, wofür Blankdrahtverbindungen oder Crimp-Kabelschuhe
in Frage kommen. Verwenden Sie Ringzungen der Größe 6 in Kombination mit
zuverlässigen Schrauben, die zum Herstellen von Anschlüssen herausgedreht werden
müssen.
1.
2.
16
Minusklemme/neutral (-/N) für PS2
6
Abbildung 2.6 Verdrahtung an AC-Reihenklemme
Verbinden Sie den Minusdraht der Spannungsquelle mit der Minusklemme/
neutral (–/N) an der Reihenklemme.
Verbinden Sie die Erdungsklemme an der Stromquelle mit der Erdungsklemme
am Gerät. Weitere Informationen finden Sie in "Erden des Geräts" (Seite 17).
Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der
Klemme für den Pluspol am Klemmenblock.
4
1
3 5
Reihenklemme mit Schraubanschluss, Stromversorgung 24 und 48 V
1
Steckbare Reihenklemme, Stromversorgung 24 und 48 V
2
Plusklemme für PS1
3
Minusklemme für PS1
4
Plusklemme für PS2
5
Minusklemme für PS2
6
Gehäusemasse
7

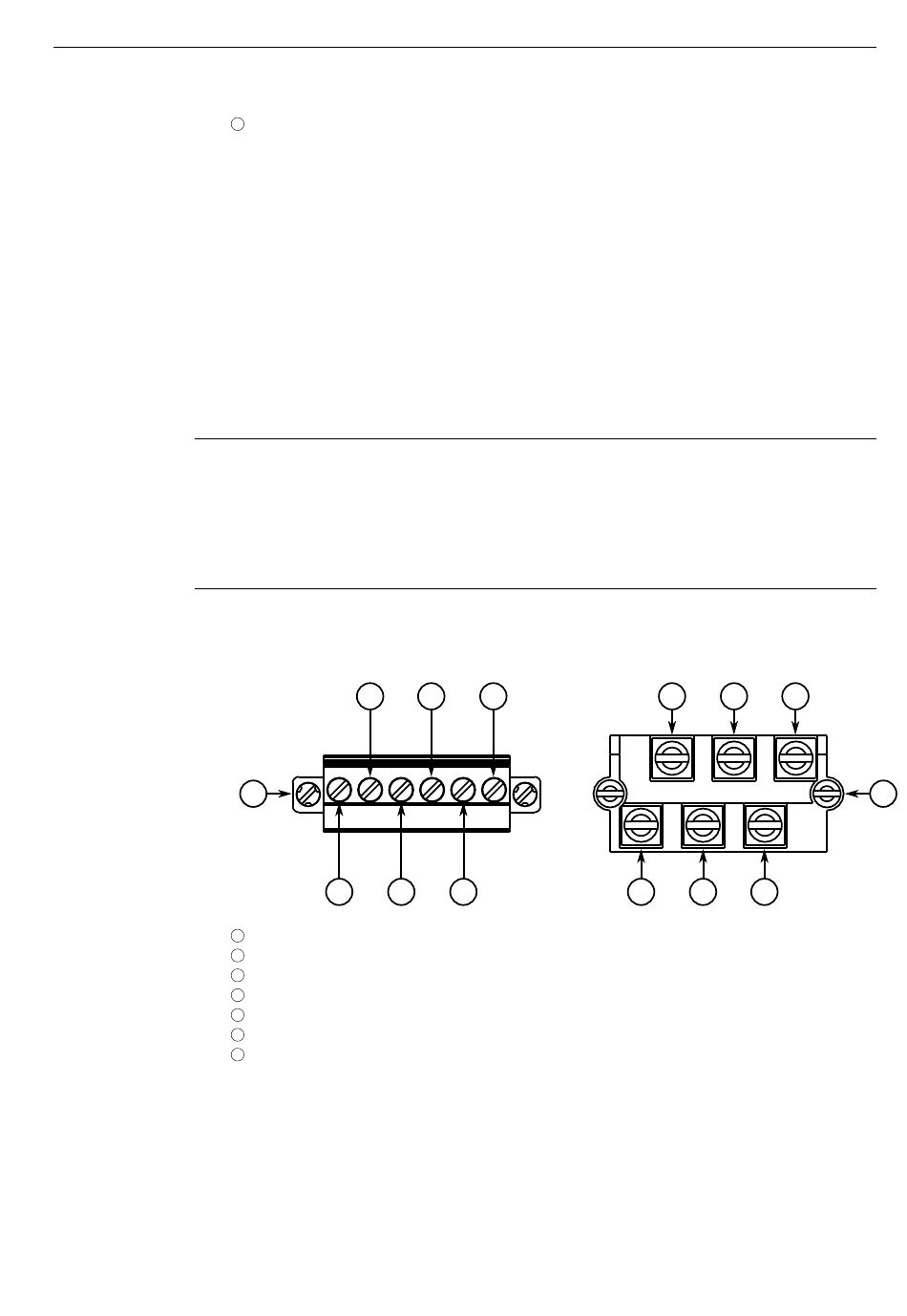

Abbildung 2.7 Verdrahtung an DC-Reihenklemme
Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der
Klemme für den Minuspol am Klemmenblock.
6 7
7
4 6
3 5 7
