2.5.1 Anschließen der AC/DC-Hochspannungsversorgung
Gehen Sie wie folgt vor, um eine AC/DC-Hochspannungsversorgung an das Gerät
anzuschließen:
Stromschlaggefahr – Lebensgefahr oder Gefahr schwerer Personenschäden
und/oder Sachschäden
Stellen Sie sicher, dass die mitgelieferte Abdeckung jederzeit über den Anschlüssen
der Hochspannungsreihenklemmen angebracht ist.
Elektrische Gefahr – Gefahr von Sachschäden
Schließen Sie keine Wechselstromkabel an die Reihenklemme einer
Gleichstromversorgung an. Andernfalls kann das Netzteil beschädigt werden.
Hinweis
Die Reihenklemme mit Schraubanschluss wird mit Kreuzschlitzschrauben und
Druckplatten installiert, wofür Blankdrahtverbindungen oder Crimp-Kabelschuhe
in Frage kommen. Verwenden Sie Ringzungen der Größe 6 in Kombination mit
zuverlässigen Schrauben, die zum Herstellen von Anschlüssen herausgedreht werden
müssen.
1.
RUGGEDCOM RSG2488F
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1351-09
Die Geräte müssen nach den örtlich geltenden Normen und Vorschriften für
Verdrahtungen installiert werden.
GEFAHR
NOTICE
Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der
Klemme für Pluspol/Phase (+/L) am Klemmenblock.
4
1
3 5

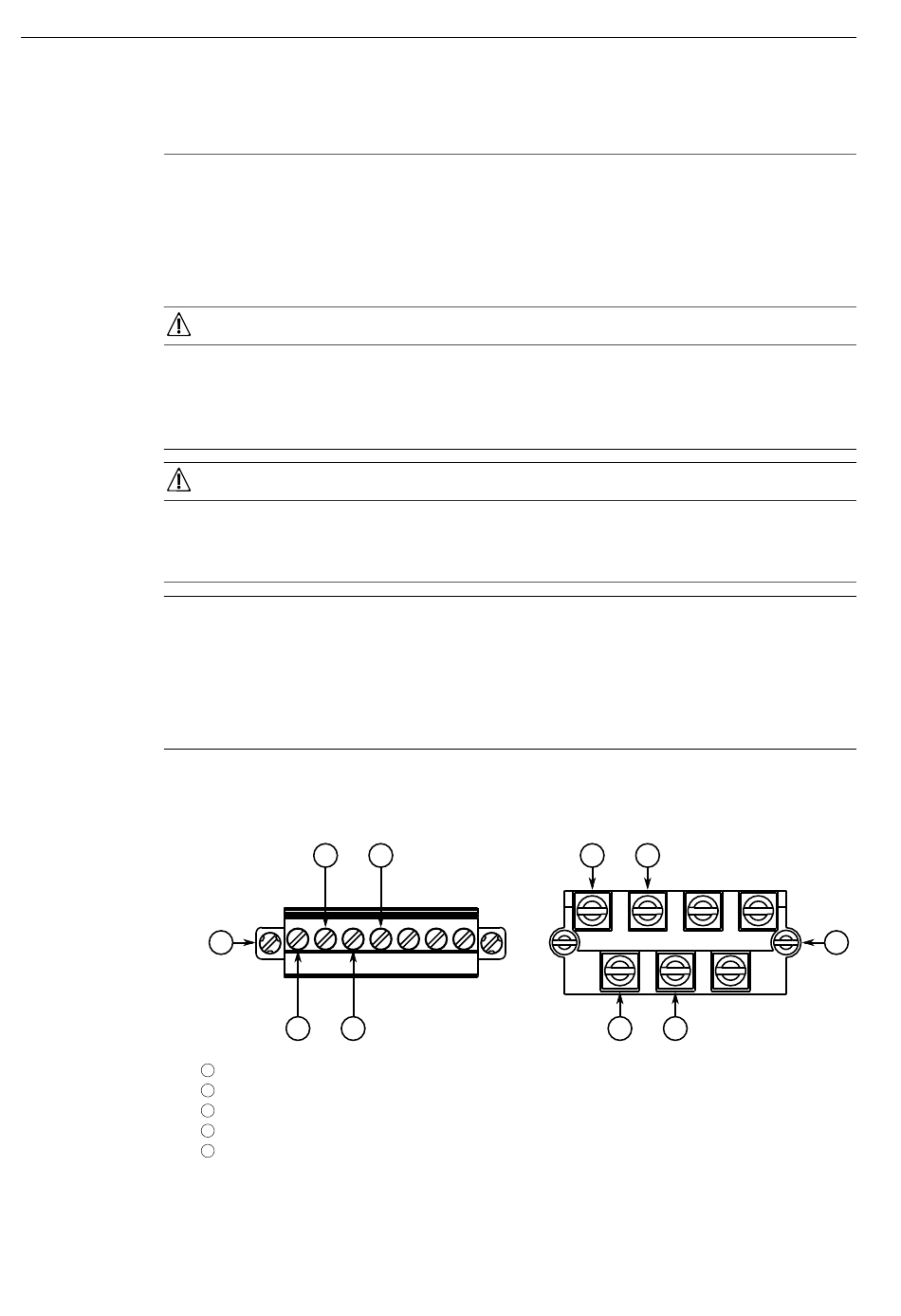

Reihenklemme mit Schraubanschluss für HIP-Netzteile
1
Steckbare Reihenklemme für HI-Netzteile
2
Plusklemme/spannungsführend (+/L) für PS1
3
Minusklemme/neutral (-/N) für PS1
4
Plusklemme/spannungsführend (+/L) für PS2
5
2.5.1 Anschließen der AC/DC-Hochspannungsversorgung
6
Installieren des Geräts
3 5
4 6
2
