2.3.3 Schalttafeleinbau des Geräts
2.
3.
2.3.3 Schalttafeleinbau des Geräts
Für die Montage in einer Schalttafel kann der RUGGEDCOM RSG2488F mit
Schalttafel-/Hutschienenadaptern ausgestattet werden, die auf jeder Seite des
Gehäuses vorinstalliert werden. Mithilfe der Adapter ist es möglich, das Gerät mit
Schrauben an einer Schalttafel zu befestigen.
Gehen Sie zur Montage des Geräts in einer Schalttafel wie folgt vor:
1.
12
Hutschiene
1
Adapter für Hutschiene
2
Schraube
3
Abbildung 2.3 Demontage des Geräts von einer Hutschiene
Drücken Sie den unteren Teil des Geräts von der Hutschiene weg.
Nehmen Sie das Gerät von der Hutschiene ab.
Halten Sie das Gerät an die Schalttafel und richten Sie die Adapter an den
Montagebohrungen aus.
1
1
Schraube
1
Schalttafel-/Hutschienen-Adapter
2

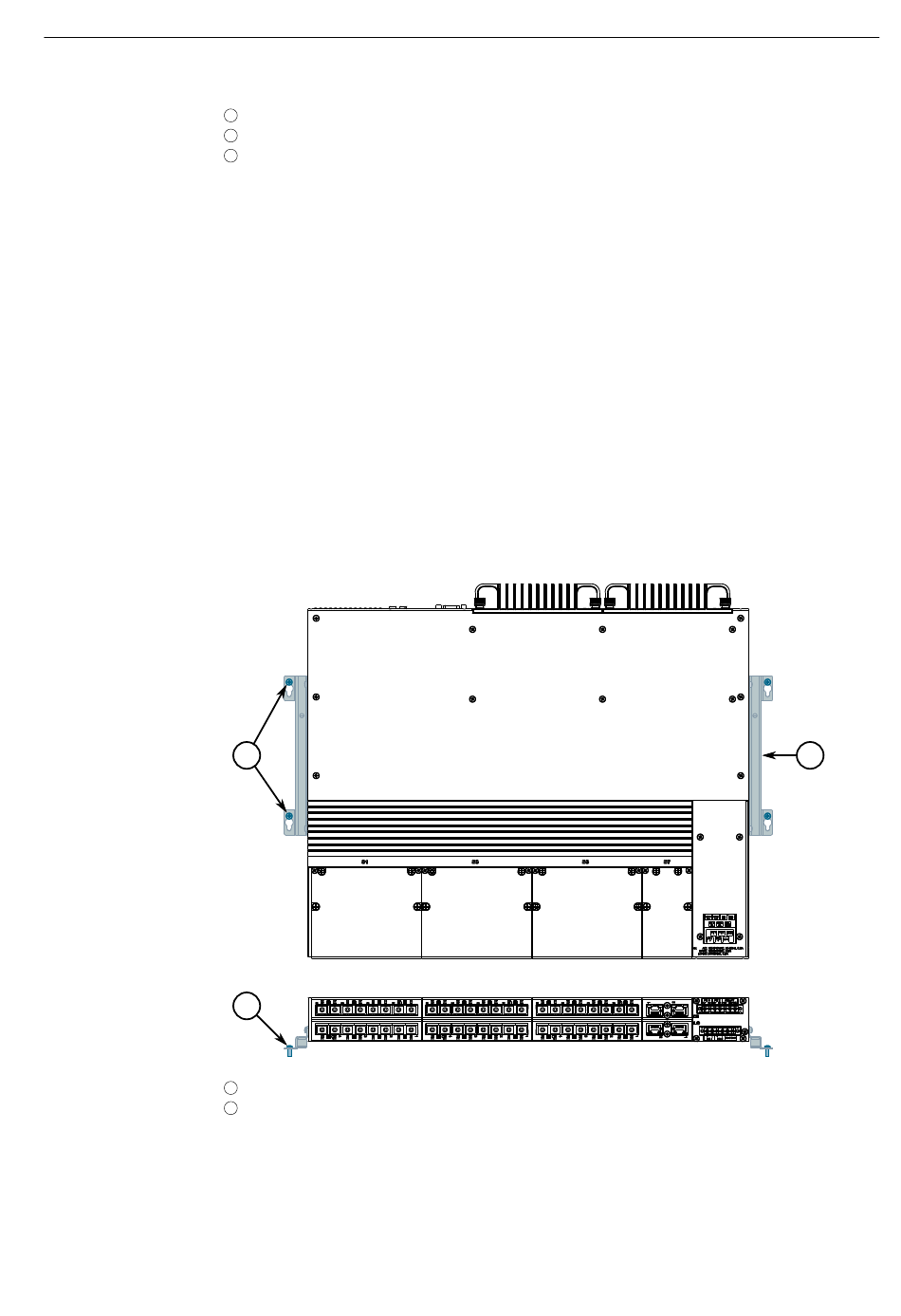

Abbildung 2.4 Schalttafeleinbau
