Multidis SF

Transport und Lagerung

4.1

Kugelhahn

Beachten Sie bei der Auswahl des
Einbauschranks, dass sich die Bautiefe
und die Baulänge des Heizkreisverteilers
Multidis SF vergrößert, wenn Sie
Zubehör wie Kugehlhähne oder
Wärmezähler verwenden.

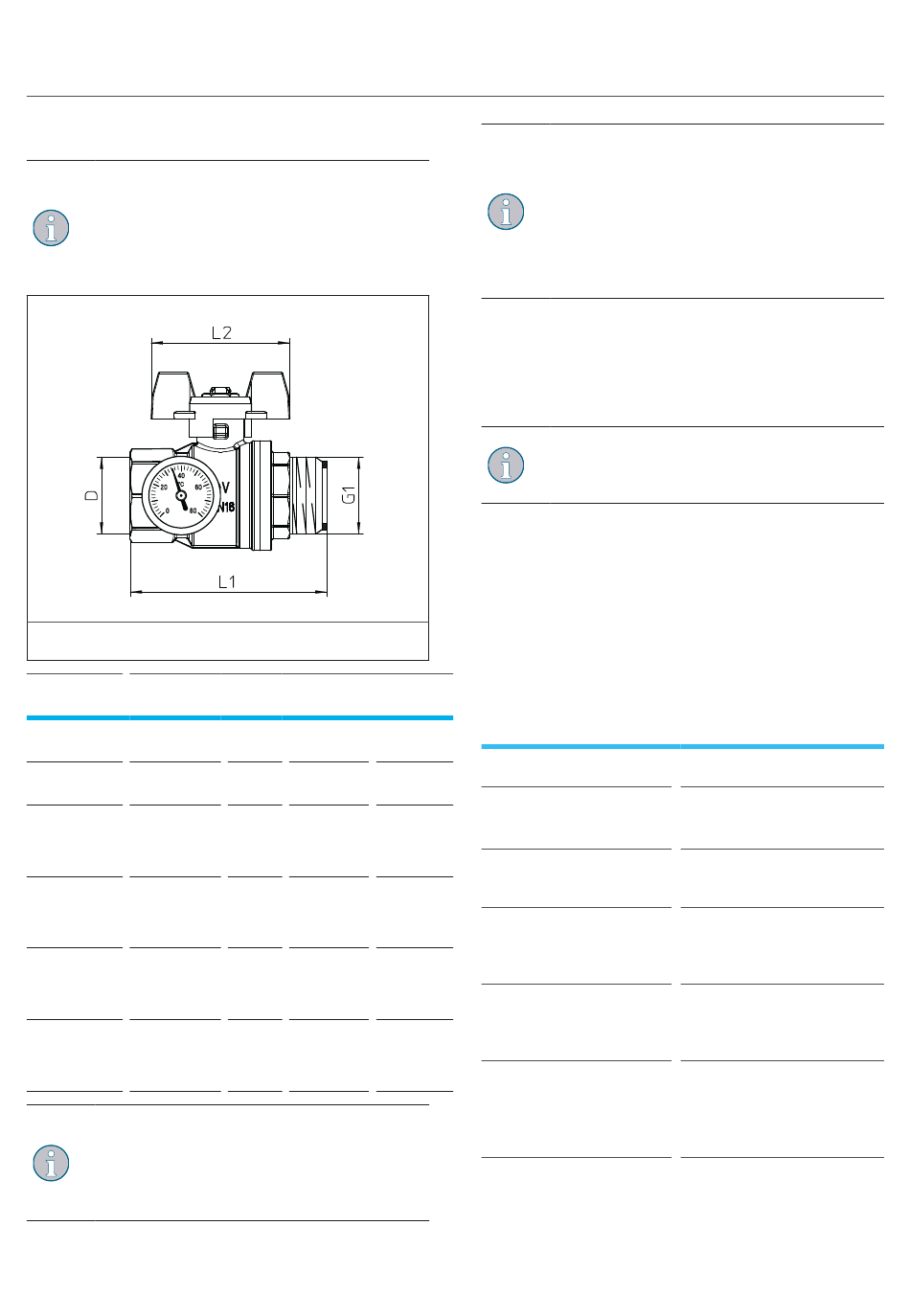

Fig. 6: Maße Kugelhahn
Artikel-Nr. Nennweite
1406383 DN20
1406384 DN25
1406483 DN20
(mit Thermo-
meter)
1406583 DN20
(mit Thermo-
meter)
1406484 DN25
(mit Thermo-
meter)
1406584 DN25
(mit Thermo-
meter)
Um die Länge mit angebautem
Kugelhahn zu erhalten, rechnen Sie die
Länge des Multidis SF Heizkreisverteiler
(L) mit der Länge des Kugelhahn (L1)
zusammen.
140655281-V01.07.2021
D L1 L2
G¾ 55 mm 57 mm
G1 80 mm 60 mm
G¾ 73 mm 60 mm
G¾ 73 mm 60 mm
G1 85 mm 60 mm
G1 85 mm 60 mm
•
Die Kugelhähne 1406483 und
1406484 haben einen roten
Flügelgriff. Der rote Flügelgriff soll
den Vorlauf kennzeichnen.
•
Die Kugelhähne 1406583 und
1406584 haben einen blauen
Flügelgriff. Der blaue Flügelgriff soll
den Rücklauf kennzeichnen.
4.2 Wärmezähler
Die Installation von handelsüblichen
Wärmezählern G1 und G¾ ist möglich.
Die Maße des jeweiligen Wärmezählers
können Sie der entsprechenden
Betriebsanleitung entnehmen.
5. Transport und Lagerung
Transportieren Sie das Produkt in der
Originalverpackung.
Lagern Sie das Produkt unter folgenden
Bedingungen:
Temperaturbereich
Relative
Luftfeuchtigkeit
Partikel
Mechanische
Einflüsse

Strahlung

Chemische
Einflüsse
-20°C bis +60°C
max. 95%
Trocken und
staubgeschützt
Geschützt vor
mechanischer
Erschütterung
Geschützt vor UV-
Strahlung und direkter
Sonneneinstrahlung
Nicht zusammen mit
Lösungsmitteln,
Chemikalien, Säuren,
Kraftstoffen u.ä. lagern
11
