Nachdruck oder Vervielfältigung (auch auszugsweise) nur mit Genehmigung der Steinbach International GmbH. Diese Druckschrift, einschließlich aller ihrer

Teile, ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechts ist ohne Zustimmung der Steinbach International

GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeisung und Verarbeitung in

elektronischen Systemen.

Vertrieben durch

Steinbach International GmbH

L. Steinbach Platz 1,

AT-4311 Schwertberg

helpdesk.steinbach.at

Produktinformationen/ Product information/ Informations relatives au produit/ Informazioni

sul prodotto/ Informacije o izdelku/ Informații despre produs/ Informace o výrobku/ Infor-

macije o proizvodu/ Termékinformáció/Informácie o výrobku/ Продуктова информация/

Ürün bilgileri/ Informacje o produkcie/ Información sobre el producto

steinbach-group.com

Pool Control App

Pool Control

Ersatzteile/ Spare parts/ Pièces de rechange/ Parti di ricambio/ Nadomestni deli/ Piese

de schimb/ Náhradní díly/ Zamjenski dijelovi/ Pótalkatrészek/ Náhradné diely/ Резервни

части/ Yedek parçalar/ Części zamienne/ Piezas de recambio

steinbach-group.com/de/ersatzteile

Originalbetriebsanleitung / Original owner's manual / Notice originale / Istruzioni originali / Manual original / Původní návod k

používání / Eredeti használati utasítás / Izvirna navodila / Pôvodný návod na použitie / Instrukcja oryginalna / Instrucțiuni

originale / Originalne upute / Оригинална инструкция / Orijinal kullanım talimatları

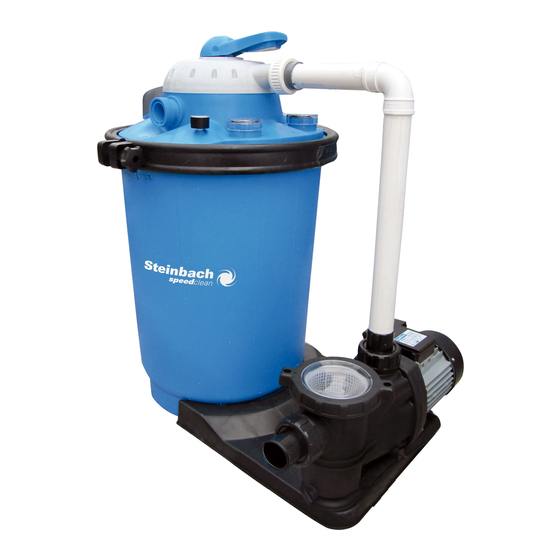

Doppelstufenfilter

Premium 100

Doppelstufenfilter.......................................... 6

Filtre à double étage....................................45

Filtro de dos niveles.................................... 85

Kétszintes szűrő........................................ 124

Dvojstupňový filter.................................... 163

Filtru cu două trepte.................................. 203

Двустепенен филтър...............................242

Dual stage filter............................................26

Filtro doppio.................................................65

Dvoustupňový filtr..................................... 105

Dvostopenjski filter................................... 144

Filtr dwustopniowy.................................... 183

hr/bs

Dvostupanjski filtar................................... 223

Çift kademeli filtre......................................262

Inhaltsverzeichnis

Fehlerbehebung

Inhaltszusammenfassung für Steinbach Premium 100

Seite 1 Originalbetriebsanleitung / Original owner's manual / Notice originale / Istruzioni originali / Manual original / Původní návod k Teile, ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechts ist ohne Zustimmung der Steinbach International používání / Eredeti használati utasítás / Izvirna navodila / Pôvodný návod na použitie / Instrukcja oryginalna / Instrucțiuni GmbH unzulässig und strafbar.
Seite 5: Lieferumfang
Lieferumfang Ventilkopf Pumpe Spannring Vorfilterdeckel Dichtung Filterkessel Druckleitung Spannringbolzen Leitungsanschluss Pumpe Griffmutter Schraubring Pumpe Filterkessel O-Ring-Dichtung groß Trennwand Leitungsanschluss Ventilkopf (2x) Filtersieb Schraubring Ventilkopf (2x) Rückschlagklappe O-Ring-Dichtung klein (3x) Filtereinheit mit Filter Balls (3x) Schraubenset für Fixierung von Pumpe (2x) Filterbehälter (3x) Schraubzwinge Filterverschluss...
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht..................................3 Lieferumfang................................. 5 Allgemeines...................................7 Betriebsanleitung lesen und aufbewahren.......................7 Bestimmungsgemäßer Gebrauch..........................7 Zeichenerklärung................................7 Sicherheit..................................7 Auspacken und Lieferumfang prüfen........................10 Vorbereitung................................10 Standortwahl................................10 Filterschacht................................10 Beschreibung der Filteranlage..........................10 Betriebsarten der Filteranlage..........................10 Funktionsweise des Timers............................11 Filterzeit................................. 12 Erstinbetriebnahme..............................12 Vor Inbetriebnahme prüfen............................ 12 Erstinbetriebnahme des Timers..........................12 Pumpe vorbereiten..............................
Seite 7: Allgemeines
Allgemeines Betriebsanleitung lesen und aufbewahren Diese Betriebsanleitung gehört dieser Filteranlage (im Folgenden auch „Gerät“ genannt). Sie enthält wichtige Information zur Inbetriebnahme und Bedienung. Lesen Sie die Betriebsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie das Gerät einsetzen. Die Nichtbeachtung dieser Betriebsanleitung kann zu schweren Verletzungen oder Schäden am Gerät führen.
Seite 8: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise WARNUNG! Stromschlaggefahr! Fehlerhafte Elektroinstallation oder zu hohe Netzspannung können zu elektrischem Stromschlag führen. - Schließen Sie das Netzkabel nur an, wenn die Netzspannung der Steckdose mit der Angabe auf dem Typenschild übereinstimmt. - Schließen Sie das Netzkabel nur an eine gut zugängliche Steckdose an, damit Sie das Netzkabel in einem Störfall schnell vom Stromnetz trennen können.
Seite 9 Sicherheitshinweise für Personen WARNUNG! Gefahren für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder). Unsachgemäßer Umgang mit dem Gerät kann schwere Verletzungen oder Schäden des Geräts zur Folge haben.
Seite 10: Auspacken Und Lieferumfang Prüfen
Auspacken und Lieferumfang prüfen WARNUNG! Erstickungsgefahr durch Verpackungsmaterial! Verfangen des Kopfes in Verpackungsfolie oder Verschlucken von sonstigem Verpackungsmaterial kann zum Tod durch Ersticken führen. Speziell für Kinder sowie geistig beeinträchtigte Menschen, die die Risiken durch Mangel an Wissen und Erfahrung nicht abschätzen können, besteht hierfür erhöhtes Gefahrenpotential.
Seite 11: Funktionsweise Des Timers
FILTERN Verwenden Sie diese Betriebsart als Grundeinstellung Ihrer Filteranlage. Das angesaugte Poolwasser wird von oben in den Filterkessel eingeleitet und fließt durch das Filtermedium. Dabei werden Verunreinigungen herausgefiltert und das Wasser anschließend zurück in den Pool geleitet. NACHSPÜLEN Führen Sie diese Betriebsart unmittelbar nach dem Rückspülen, Nachfüllen des Quarzfiltersandes oder der Erstinbetriebnahme für 20-30 Sekunden aus.
Seite 12: Filterzeit
Der Timer besitzt eine Batterie (siehe Kapitel "Technische Daten"). Bei getrennter Stromversorgung oder Stromausfall bleiben die Startzeit und die Laufzeit gespeichert. Filterzeit Der Wasserinhalt des Pools sollte innerhalb von 24 Stunden mindestens 2 mal umgewälzt werden. Bei höherer Belastung des Pools sollte dieser 3 bis 5 mal pro Tag umgewälzt werden. Erstinbetriebnahme WARNUNG! Lebensgefahr durch Betrieb der Wasseraufbereitungsanlage während des Badens!
Seite 13: Pumpe Auf Grundplatte Montieren
1. Legen Sie die O-Ring-Dichtung groß den Leitungsanschluss der Pumpe ein. 2. Führen Sie den Schraubring der Pumpe über den Leitungsanschluss. 3. Drehen Sie den Schraubring im Uhrzeigersinn bis dieser handfest sitzt. 4. Setzen Sie den Vorfilter in die Pumpe ein. 5.
Seite 14 1. Setzen Sie die mit Filter Balls gefüllten Filtereinheiten zusammen. 2. Nehmen Sie die Trennwand aus dem Filterkessel. 3. Platzieren Sie die zusammengesetzen Filtereinheiten in die Mitte des Filtersiebs 4. Setzen Sie die Filterbehälter zusammen. 5. Setzen Sie die Filterbehälter über die Filtereinheiten.
Seite 15: Leitungsanschlüsse Montieren
9. Befüllen Sie die Reinwasserkammer ca. 1/3 mit Wasser. 10. Befüllen Sie die Filterkammer Filtersand. Die dafür benötigten Mengen entnehmen Sie bitte dem Kapitel Technische Daten. Achten Sie darauf, dass kein Filtermedium in die Reinwasserkammer gelangt, da dieses bei Betrieb der Pumpe in den Pool befördert wird.
Seite 16: Leitungen Anschließen
1. Legen Sie die O-Ring-Dichtung in die Nut des Leitungsanschlusses ein. 2. Führen Sie den Schraubring über den Leitungsanschluss. 3. Drehen Sie den Schraubring im Uhrzeigersinn bis dieser handfest sitzt. Die Leitungsanschlüsse sind montiert. Leitungen anschließen Bereiten Sie folgendes Material vor: - Druckleitung - Retour-, Rückspül- und Saugleitung (nicht im Lieferumfang enthalten) - Montagematerial für die Leitungen...
Seite 17: Betriebsart Wählen
HINWEIS! Flockungsmittel im Badewasser können zum Verklumpen der Active Balls führen und deren Reinigungswirkung stark beeinträchtigen. - Verwenden Sie keine Flockungsmittel zur Wasseraufbereitung, wenn Sie Active Balls als Filtermedium einsetzen. Betriebsart wählen Schalten Sie die Pumpe durch Ziehen des Netzsteckers aus. Drücken und halten Sie den Ventilhebel am Ventilkopf nach unten.
Seite 18: Filtermedium Wechseln
1. Schalten Sie die Pumpe durch Ziehen des Netzsteckers aus. 2. Kontrollieren Sie die fachgerechte Montage der Rückspülleitung 3. Drücken und halten Sie den Ventilhebel am Ventilkopf nach unten. 4. Drehen Sie den Ventilhebel auf die Position "RÜCKSPÜLEN" und lassen ihn los. Der Hebel rastet an der Position "Rückspülen"...
Seite 19: Batterie Des Timers Austauschen
14. Setzen Sie das Knie der Rückschlagklappe ein. 15. Setzen Sie das Filtersieb ein. 16. Führen Sie die Schritte im Kapitel Filterkessel vorbereiten durch. Das Filtermedium ist gewechselt. Batterie des Timers austauschen 1. Stellen Sie sicher, dass das Netzkabel der Pumpe vom Stromnetz getrennt ist. 2.
Seite 20: Fehlersuche
3. Demontieren Sie die Verbindungsleitungen zum Pool und entleeren Sie die Schläuche. 4. Heben Sie die Pumpe an und entleeren diese über die beiden Anschlüsse. 5. Entleeren Sie das Filtermedium (siehe Filtermedium wechseln). Sollten Sie Filter Balls in Verwendung haben, so waschen Sie diese per Handwäsche und lassen sie vollständig trocknen.
Seite 21: Technische Daten
Prüfen Sie die Filtersiebe auf Filterkessel. Beschädigung und ersetzen Sie diese im Bedarfsfall. Falls sich die Störung nicht beheben lässt, kontaktieren Sie den auf der letzten Seite angegebenen Kundendienst. Technische Daten Modell: Premium 100 Pumpe-Modell : SPS 175-1T Artikelnummer: 040085 Pumpe-Artikelnummer: 040090 Kesselgröße: Ø...
Seite 22: Ersatzteile
Ersatzteile...
Seite 23: Konformitätserklärung
040919 - Hilfswerkzeug 040993 - Filtereinheit (x3) inkl. Filter Balls 040974 - Grundplatte Konformitätserklärung Hiermit erklärt die Steinbach International GmbH, dass die Filterpumpe den folgenden Richtlinien entspricht: - EMC Directive (2014/30/EU) - EN55014-1: 2017; EN55014-2: 2015; EN61000-3-2: 2014; EN61000-3-3: 2013 - AfPS GS 2019:01 PAK - EN 60335-2-41: 2003 / A2:2010;...
Seite 24: Altgerät Entsorgen
Altgerät entsorgen Altgeräte dürfen nicht in den Hausmüll! Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll, z. B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils, abzugeben. Damit wird gewährleistet, dass Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.
