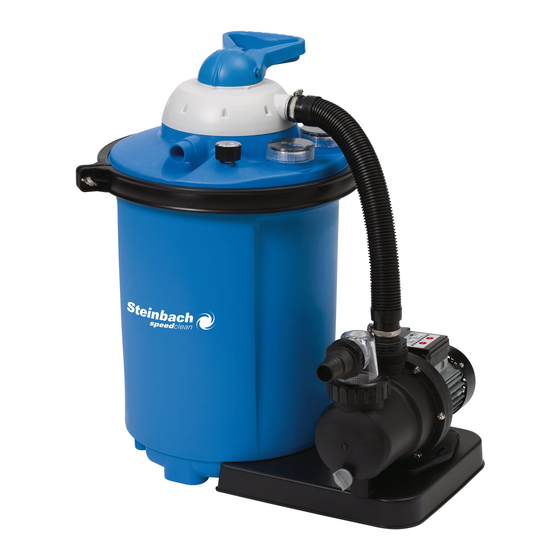

Steinbach Comfort 50 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Steinbach Anleitungen
  4. Filtergeräte
  5. Comfort 50
  6. Originalbetriebsanleitung

Steinbach Comfort 50 Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für Comfort 50:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Originalbetriebsanleitung / Original owner's manual / Notice originale / Istruzioni originali / Manual original / Původní návod k používání /
Eredeti használati utasítás / Izvirna navodila / Pôvodný návod na použitie / Instrukcja oryginalna / Instrucțiuni originale / Originalne
upute / Оригинална инструкция / Orijinal kullanım talimatları
Filteranlage
Comfort 50
Comfort 75
de
Filteranlage......................................................5
fr
Système de filtration...................................... 48
es
Instalación de filtrado.....................................92
hu
Szűrő berendezés........................................135
sk
Filtračné zariadenie..................................... 178
ro
Instalație de filtrare...................................... 222
bg
Филтърна система..................................... 266
en
Filter system.................................................. 27
it
Impianto filtro................................................. 70
cs
Filtrační zařízení.......................................... 114
sl
Filtrska naprava........................................... 157
pl
Urządzenie filtrujące.................................... 200
hr/bs
Sustav filtriranja........................................... 244
tr
Filtre sistemi.................................................290
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Steinbach Comfort 50

Inhaltszusammenfassung für Steinbach Comfort 50

  • Seite 1 Originalbetriebsanleitung / Original owner's manual / Notice originale / Istruzioni originali / Manual original / Původní návod k používání / Eredeti használati utasítás / Izvirna navodila / Pôvodný návod na použitie / Instrukcja oryginalna / Instrucțiuni originale / Originalne upute / Оригинална инструкция / Orijinal kullanım talimatları Filteranlage Comfort 50 Comfort 75 Filteranlage............5 Filter system..........27 Système de filtration........

  • Seite 2: Übersicht

    Comfort 50 Comfort 75 Comfort 75...

  • Seite 4: Lieferumfang

    Lieferumfang Ventilkopf Schraubring Spannring Druckschlauch Dichtung Filterkessel Schlauchreduzierung (2x) Spannringbolzen Schlauchschelle (2x) Griffmutter O-Ring-Dichtung groß (Ø 79 mm) Filterkessel O-Ring-Dichtung mittel (Ø 54 mm) Trennwand O-Ring-Dichtung klein (Ø 45 mm) Filtersieb Flachdichtung für Zu und Ablaufschlauch (2x) Grundplatte Adapter INTEX Saugleitung (Art. 040933) Pumpe Adapter INTEX Retourleitung (Art.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Übersicht..............................2 Lieferumfang.............................4 Allgemeines.............................. 6 Zeichenerklärung............................. 6 Sicherheit..............................6 Allgemeine Sicherheitshinweise......................7 Auspacken und Lieferumfang prüfen.....................9 Vorbereitung............................. 9 Standortwahl............................9 Filterschacht............................9 Beschreibung der Filteranlage........................9 Betriebsarten der Filteranlage......................9 Funktionsweise des Timers........................11 Filterzeit..............................11 Erstinbetriebnahme..........................11 Vor Inbetriebnahme prüfen.........................11 Erstinbetriebnahme des Timers......................11 Pumpe vorbereiten..........................11 Pumpe auf Grundplatte montieren.....................12 Filterkessel vorbereiten........................13 Leitungsanschlüsse montieren......................

  • Seite 6: Allgemeines

    7-Wege-Ventil über die Rückleitung zurück in den Pool. Verwenden Sie als Filtermedium ausschließlich Quarzfiltersand, welcher der DIN EN 12904 entspricht. Alternativ verwenden Sie Steinbach Filter Balls. Die dafür benötigten Mengen entnehmen Sie bitte dem Kapitel Technische Daten.

  • Seite 7: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitshinweise WARNUNG! Stromschlaggefahr! Fehlerhafte Elektroinstallation oder zu hohe Netzspannung kann zu elektrischem Stromschlag führen. - Schließen Sie das Netzkabel nur an, wenn die Netzspannung der Steckdose mit der Angabe auf dem Typenschild übereinstimmt. - Schließen Sie das Netzkabel nur an eine gut zugängliche Steckdose an, damit Sie das Netzkabel in einem Störfall schnell vom Stromnetz trennen können.
  • Seite 8 Sicherheitshinweise für Personen WARNUNG! Gefahren für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder). Unsachgemäßer Umgang mit dem Gerät kann schwere Verletzungen oder Schäden des Geräts zur Folge haben.

  • Seite 9: Auspacken Und Lieferumfang Prüfen

    Auspacken und Lieferumfang prüfen WARNUNG! Erstickungsgefahr durch Verpackungsmaterial! Verfangen des Kopfes in Verpackungsfolie oder Verschlucken von sonstigem Verpackungsmaterial kann zum Tod durch Ersticken führen. Speziell für Kinder sowie geistig beeinträchtigte Menschen, die die Risiken durch Mangel an Wissen und Erfahrung nicht abschätzen können, besteht hierfür erhöhtes Gefahrenpotential.
  • Seite 10 Filtermedium kommt auf diese Weise nicht in Kontakt mit den verwendeten Chemikalien. RÜCKSPÜLEN Bei der Verwendung von Steinbach Filter Balls darf keine Rückspülung durchgeführt werden. Sollte die Filterleistung nachlassen, empfehlen wir das Waschen der Filter Balls per Hand. Im Bedarfsfall sind die Filter Balls auszutauschen.

  • Seite 11: Funktionsweise Des Timers

    Funktionsweise des Timers Mit dem integrierten Timer kann die Pumpe einmal pro Tag für die gewählte Zeit automatisch gestartet und gestoppt werden. Mehrere Intervalle innerhalb von 24 Stunden sind durch eine externe Zeitschaltuhr möglich. Der Timer besitzt eine Batterie (siehe Kapitel "Technische Daten"). Bei getrennter Stromversorgung oder Stromausfall bleiben die Startzeit und die Laufzeit gespeichert.

  • Seite 12: Pumpe Auf Grundplatte Montieren

    Ausnehmung des Pumpen-Auslaufs 11. Drehen Sie einen Schlauch-Adapter im Uhrzeigersinn, in den Pumpen-Auslauf handfest ein. Bei der Comfort 50 Filteranlage ist der Schlauch-Adapter am Druckschlauch montiert. Die Pumpe ist betriebsbereit und kann an die Leitungen angeschlossen werden. Pumpe auf Grundplatte montieren 1.

  • Seite 13: Filterkessel Vorbereiten

    Schraubverbindungen beschädigt die Dichtungen und Kunststoffteile. Verwenden Sie für die beschriebenen Anschlüsse geeignete Schwimmbadschläuche Ø 32 / 38 mm. Für andere Schwimmbadschläuche (z. B. INTEX mit Gewindeanschluss) sind zusätzliche Adapter erforderlich. Passende Adapter finden Sie in unserem Webshop unter: www.steinbach-group.com...

  • Seite 14: Leitungen Anschließen

    Gehen Sie wie folgt vor, um einen Schwimmbadschlauch auf die Pumpe oder den Filterkessel zu stecken: 1. Führen Sie eine Schlauchschelle über den Schlauch. 2. Stecken Sie den Schlauch auf den Schlauchanschluss. 3. Fixieren Sie die Schlauchschelle am Schlauchanschluss mit einem Kreuzschlitzschraubendreher PH1.

  • Seite 15: Filteranlage Vorbereiten

    Filteranlage vorbereiten 1. Drücken und halten Sie den Ventilhebel am Ventilkopf nach unten. 2. Drehen Sie den Ventilhebel auf die Position "RÜCKSPÜLEN" und lassen ihn los. 3. Lassen Sie den Filterkessel mit Wasser volllaufen, bis dieses aus der Rückspülleitung "WASTE" herausläuft.

  • Seite 16: Pflegehinweise

    Der Rückspülvorgang regeneriert den Filter bzw. den Filtersand. Vor der Erstinbetriebnahme und in regelmässigen Abständen im Betrieb muss der Filtersand durch Rückspülen gereinigt werden. Bei der Verwendung von Steinbach Filter Balls darf keine Rückspülung durchgeführt werden. Sollte die Filterleistung nachlassen, empfehlen wir das Waschen der Filter Balls per Hand.

  • Seite 17: Batterie Des Timers Austauschen

    5. Schrauben Sie den Entleerungsauslass in den Filterkessel. 6. Demontieren Sie den Spannring , indem Sie die Griffmutter gegen den Uhrzeigersinn abschrauben. 7. Legen Sie den Spannring und dessen Schrauben beiseite. 8. Drehen Sie den Filterkessel langsam über Kopf und entleeren den Quarzfiltersand oder die Filter Balls.

  • Seite 18: Lagerung

    Lagerung Einwintern Lagern Sie die Filteranlage an einem trockenen und frostfreien Ort (>= +5 °C) ohne direkte Sonneneinstrahlung. Lagern Sie das getrocknete Filtermedium immer getrennt vom Filterkessel über den Winter. 1. Schalten Sie die Pumpe durch Ziehen des Netzsteckers aus. 2.

  • Seite 19: Fehlersuche

    Fehlersuche Problem Mögliche Ursache Problembehebung Der Druck am Manometer steigt Der Quarzfiltersand ist Führen Sie einen Rückspülvorgang aus über 1 bar. verschmutzt. (siehe Kapitel Rückspülvorgang). Die Filter Balls sind Entnehmen und waschen Sie die Filter verschmutzt. Balls per Handwäsche. Tauschen Sie die Filter Balls im Bedarfsfall aus.

  • Seite 20: Technische Daten

    Technische Daten Comfort 50 Modell: Comfort 50 Pumpe-Modell: SPS 75-1T Artikelnummer: 040200 Pumpe-Artikelnummer: 040916 Kesselgröße: Ø 415 mm / ca. 25 L Pumpe-Montage: auf Grundplatte Anschlussgröße: Ø 32/38 mm Pumpe-Funktionsprinzip: selbst-saugend Ausführung: 7-Wege-Ventil mit Pumpe-Timer: integrierter Timer Manometer Umwälzleistung: max. 6.600 L/h Batterie für Timer:...

  • Seite 21: Ersatzteile

    Ersatzteile Comfort 50 20 21 22 23 26 29...
  • Seite 22 040818 - Ventilhebel 040834 - Schlauchreduzierung 040820 - Wege-Ventil, blau 0409331 - Flachdichtung für Zu und Ablaufschlauch (2x) 040828 - Sterndichtung für das Wege- 040924 - Schraubring Ventil 040816 - Teller 040911 - Vorfilterdeckel transparent 040813 - Spannring rechts 040930 - O-Ring-Dichtung groß (Ø 79 mm) 040811 - Bolzen 040927 - Vorfilter...
  • Seite 23 Comfort 75 20 21 22 25 26 31...

  • Seite 24: Entsorgung

    040818 - Ventilhebel 040834 - Schlauchreduzierung 040820 - Wege-Ventil, blau 040933 - Adapter für INTEX Pools 040828 - Sterndichtung für das Wege- 040934 - Adapter Retourleitung für INTEX Ventil Pools 040816 - Teller 0409331 - Flachdichtung für Zu und Ablaufschlauch (2x) 040813 - Spannring rechts 040924 - Schraubring 040811 - Bolzen...
  • Seite 25 Altgeräte dürfen nicht in den Hausmüll! Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll, z. B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils, abzugeben. Damit wird gewährleistet, dass Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.
  • Seite 26 Nachdruck oder Vervielfältigung (auch auszugsweise) nur mit Genehmigung der Steinbach International GmbH. Diese Druckschrift, einschließlich aller ihrer Teile, ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechts ist ohne Zustimmung der Steinbach International GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeisung und Verarbeitung in elektronischen Systemen.
