6. NOTE PER IL MONTAGGIO

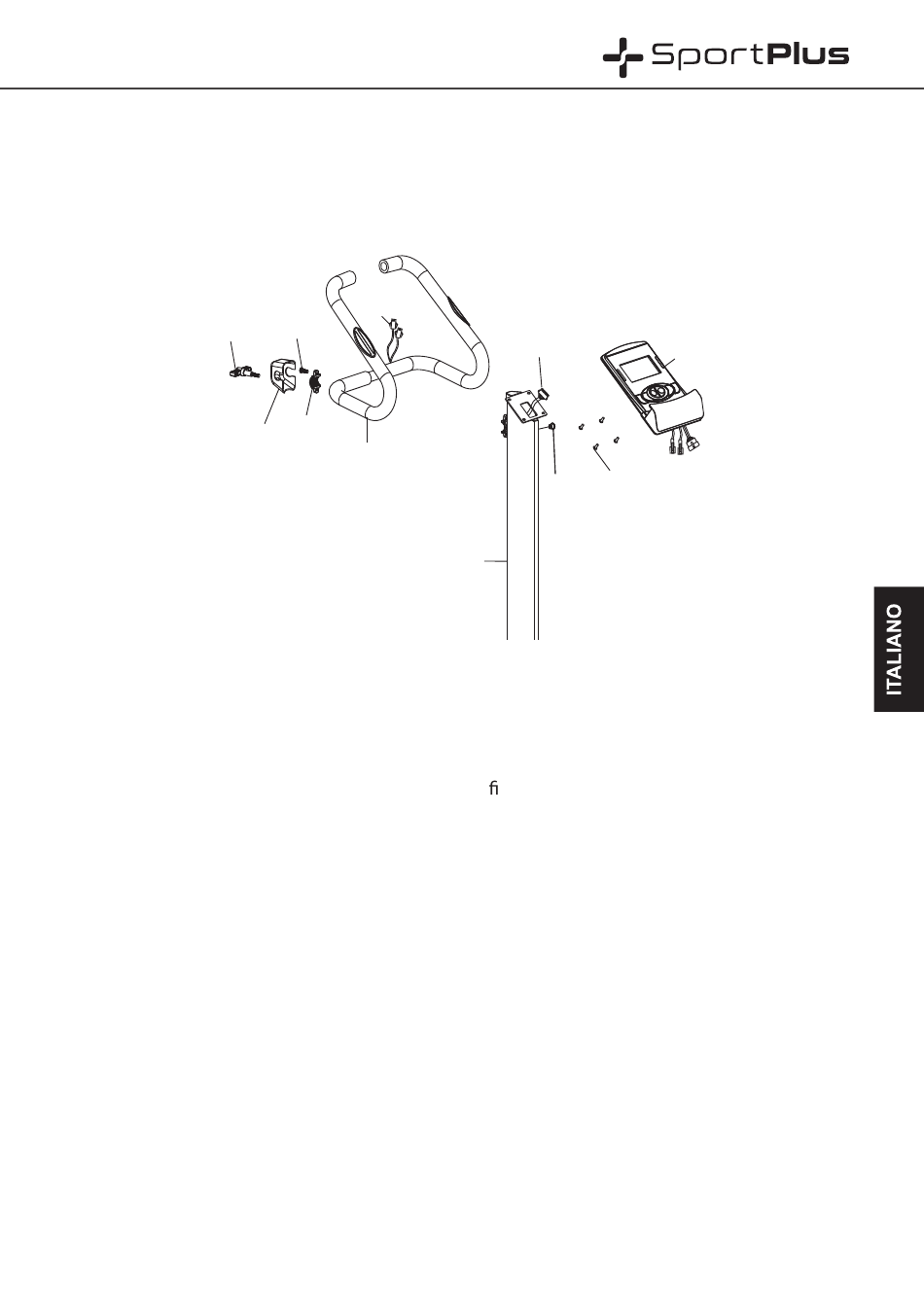

PASSAGGIO 3
21
37
1. Rimuovere la vite esagonale (22) e il collare (25) dall'attacco del manubrio (4).
2. Collegare il manubrio (5) all'attacco del manubrio (4). Utilizzare la vite esagonale (22) e il
collare (25) appena rimossi.
3. Posizionare il coperchio del manubrio (37) e ssarlo con la vite di regolazione a T (21).
4. Far passare il cavo delle pulsazioni (20) attraverso il passacavo (32) e tirarlo verso l'alto in
posizione verticale.
5. Allentare le 4 viti (27) sul retro del computer (6).
6. Collegare il cavo del computer superiore (33) e il cavo delle pulsazioni (20) ai connettori
sul retro del computer (6).
7. Posizionare il computer (6) sul rispettivo supporto. Assicurare il computer con le 4 viti (27)
rimosse in precedenza.
8. È possibile ripristinare la posizione del manubrio desiderata in qualsiasi momento utilizzando
la vite di regolazione a T (21).
