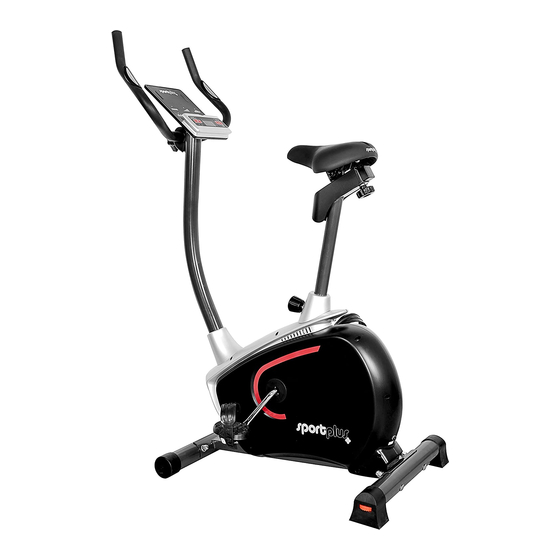

sportplus SP-HT-9500-E Gebrauchsanweisung
Vorschau ausblenden Andere Handbücher für SP-HT-9500-E:
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1
GEBRAUCHSANWEISUNG
USER MANUAL
MODE D'EMPLOI
MANUALE UTENTE
ERGOMETRO
MANUAL DE INSTRUCCIONES
ERGÓMETRO
ERGOMETER
ERGOMETER
ERGOMÈTRE
SP-HT-9500-E
DE
GB
FR
IT
ES
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für sportplus SP-HT-9500-E

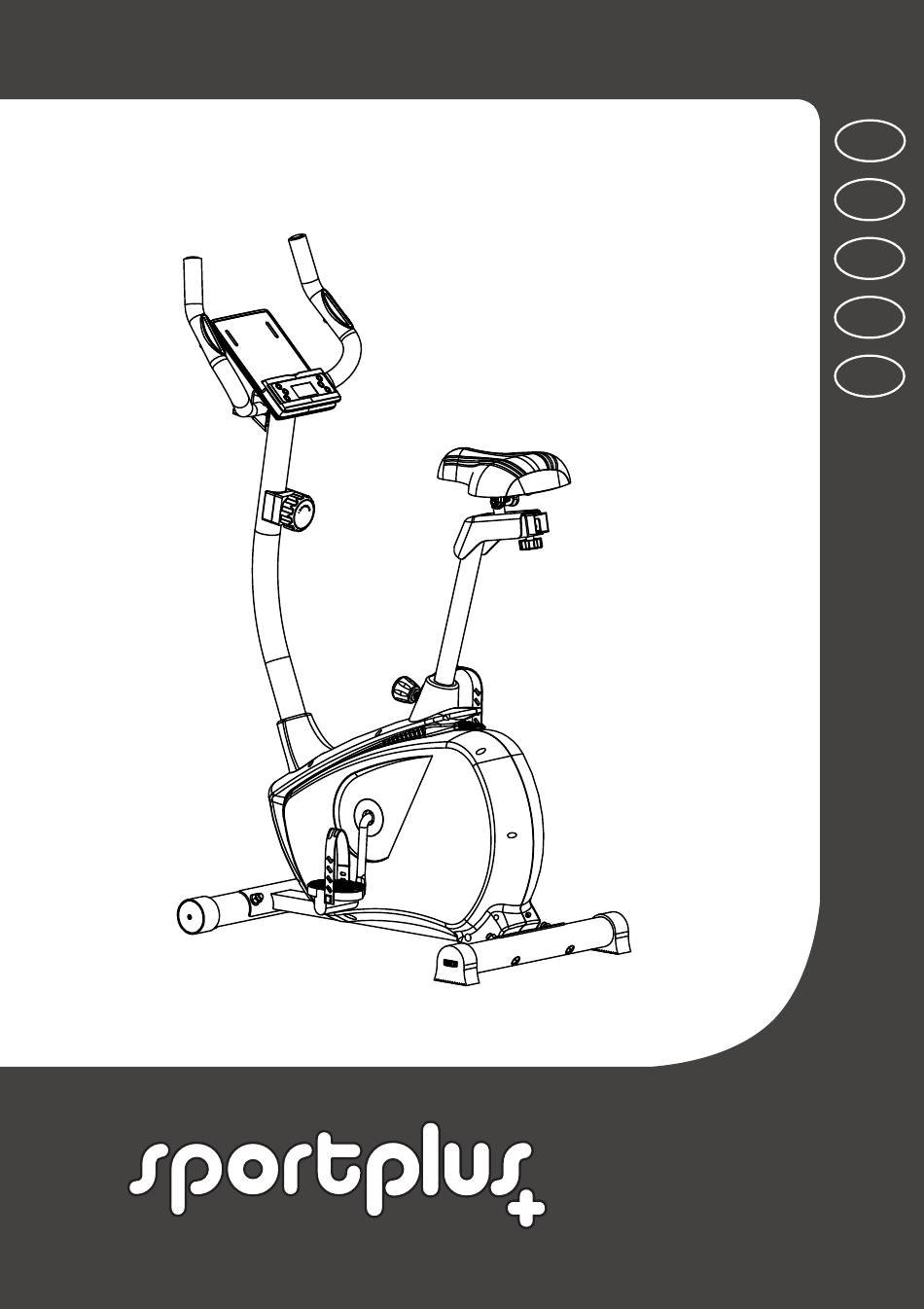

  • Seite 1 GEBRAUCHSANWEISUNG ERGOMETER USER MANUAL ERGOMETER MODE D'EMPLOI ERGOMÈTRE MANUALE UTENTE ERGOMETRO MANUAL DE INSTRUCCIONES ERGÓMETRO SP-HT-9500-E...
  • Seite 2: Inhaltsverzeichnis

    Sehr geehrte Kundin, Sehr geehrter Kunde, Wir gratulieren Ihnen zu Ihrem neuen Sportplus Produkt und sind überzeugt, dass Sie mit diesem Produkt zufrieden sein werden. Um eine stets optimale Funktion und Leistungsbereitschaft Ihres Produktes zu gewährleisten, haben wir eine Bitte an Sie: •...
  • Seite 3: Sicherheitshinweise

    2. SICHERHEITSHINWEISE VERWENDUNGSZWECK • Das Produkt ist für die Nutzung im häuslichen Bereich konzipiert und nicht für medi- zinische oder gewerbliche Zwecke geeignet. • Das höchstzulässige Gewicht auf diesem Produkt beträgt 110 kg. • Das Produkt stärkt bei regelmäßigem Training Ihr Herz-Kreislaufsystem, Ihre Bein- und Hüftmuskulatur.
  • Seite 4 2. SICHERHEITSHINWEISE HINWEISE ZUR MONTAGE • Die Montage des Produkts muss sorgfältig und von einer erwachsenen Person vor- genommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch versierten Person in Anspruch. • Bevor Sie mit dem Zusammenbau des Produkts beginnen, lesen Sie die Aufbauschritte sorgfältig durch und sehen Sie sich die Bauzeichnung an.
  • Seite 5: Vorbereitung

    3. VORBEREITUNG Auf dieser und der folgenden Seite finden Sie alle Teile und Kleinteile (Schrauben, Unterlegscheiben, Muttern und Werkzeuge) abgebildet, welche Sie zur Montage des Gerätes benötigen. Überprüfen Sie den Inhalt der Verpackung auf Vollständigkeit, bevor Sie mit der Montage des Gerätes beginnen. Bezeichnung Abbildung Anz.
  • Seite 6 3. VORBEREITUNG Bezeichnung Anz. Bezeichnung Anz. Hauptrahmen Sattel Standfuß (vorne) Linke Pedale Standfuß (hinten) Rechte Pedale Abdeckung Lenkerstange, Lenkerrohr Unten Abdeckung Sattelrohr, Lenker Unten Computer Adapter Sattelrohr...
  • Seite 7: Montageanleitung

    4. MONTAGEANLEITUNG 1. Schritt Befestigen Sie den hinteren Standfuß (3) am Hauptrahmen (1). Sichern Sie die Verbindung mit 2 Schlossschrauben (15), 2 gebogenen Unterlegscheiben (16) und 2 Hutmuttern (17). Befestigen Sie den vorderen Standfuß (2) am Hauptrahmen (1). Sichern Sie die Verbindung mit 2 Schlossschrauben (15), 2 gebogenen Unterlegscheiben (16) und 2 Hutmuttern (17).
  • Seite 8 4. MONTAGEANLEITUNG 2. Schritt • Führen Sie zunächst das Lenkerrohr (4) durch die untere Abdeckung der Lenker- stange (35). • Verbinden Sie das Lenkerrohr-Computerkabel (33) mit dem Computerkabel im Haupt- rahmen (34). • Stecken Sie das Lenkerrohr (4) in den Hauptrahmen (1) und sichern Sie die Verbindung mit 4 Sechskantschrauben (18) und 4 gebogenen Unterlegscheiben (19).
  • Seite 9 4. MONTAGEANLEITUNG 3. Schritt • Entfernen Sie die Sechskant-Schraube (22) und die Schelle (25) vom Lenkerrohr (4). • Befestigen Sie den Lenker (5) am Lenkerrohr (4). Benutzen Sie hierfür die eben ent- fernte Sechskant-Schraube (22) und Schelle (25). • Setzen Sie die Lenkerstangen-Abdeckung (37) auf und sichern Sie mit der T-Griff Lenkerverschlussschraube (21).
  • Seite 10 4. MONTAGEANLEITUNG 4. Schritt • Führen Sie das Sattelrohr (7) durch die untere Sattelrohr-Abdeckung (36) und dann in den Hauptrahmen (1) ein. Bringen Sie die Löcher der Rohre übereinander und fixieren Sie das Rohr durch Festdrehen der Handschraube für die Sattelhöhenverstellung (11) in der gewünschten Position.
  • Seite 11 4. MONTAGEANLEITUNG 5. Schritt • Die linke (9) und die rechte Pedale (10) sind jeweils mit den Buchstaben “L” und “R” mar- kiert. Die Begriffe links bzw. rechts beziehen sich auf die Seite, die sich links bzw. rechts von Ihnen befindet, wenn sie auf dem Sattel sitzen. •...
  • Seite 12: Bedienung Des Computers

    5. BEDIENUNG DES COMPUTERS Tastenfunktionen ENTER-Taste • Drücken Sie diese Taste, um die Programmauswahl zu bestätigen. • Drücken Sie diese Taste, um die Einstellungen der Trainingswerte zu bestätigen. • Drücken Sie die Taste, um in den Programmen die Einstellungen für Entfernung, Zeit, Kalorien oder Herzfrequenz auszuwählen.
  • Seite 13: Beschreibung

    Bluetooth blinkt im Display das Bluetooth Symbol. ® ® Laden Sie die SportPlus Cardio APP für Android oder iOS über folgenden Link: http://www.sportplus.de/application Funktionen • Insgesamt stehen Ihnen 6 Programme zum Training zur Verfügung: Manuell (P1), Voreingestellte Programme (P2-P6), Steigung (P2), Hügel (P3), Tal (P4), Rolling (P5), Fat Burn (P6).
  • Seite 14 5. BEDIENUNG DES COMPUTERS Programmauswahl und Bedienung Verbinden Sie den Netzadapter (70) zuerst mit einer geeigneten Steckdose und anschließend mit der Anschlussbuchse am Gerät. Im Stoppmodus drücken Sie die Tasten + bzw. –, um ein Programm auszuwählen. Bestätigen Sie Ihre Wahl mit der Taste ENTER. Auf dem Display blinken der Reihe nach alle einzustellenden Parameter.
  • Seite 15 5. BEDIENUNG DES COMPUTERS Voreingestellte Programme (P2-P6) • Wählen Sie eines der voreingestellten Programme mit den Tasten + bzw. –. Bestätigen Sie mit ENTER. • Die voreingestellten Programme unterscheiden sich in den Einstellungen für die Belastungsstufe, Dauer, Entfernung und Kalorienverbrauch. •...
  • Seite 16 5. BEDIENUNG DES COMPUTERS • Bei Ihrem Arzt können Sie den für ihren Körper optimalen Pulsbereich testen lassen. • Wichtig! Beenden Sie unverzüglich das Training wenn Ihnen schwindelig wird oder Sie sich nicht mehr sicher fühlen! • Drücken Sie die Taste Start / Stop, um mit dem Training zu beginnen. •...
  • Seite 17: Trainingstipps

    6. TRAININGSTIPPS WICHTIGE HINWEISE ZUM TRAINING • Bevor Sie mit dem Training beginnen, konsultieren Sie Ihren Arzt. Fragen Sie ihn, in welchem Umfang ein Training für Sie angemessen ist. Falsches oder übermäßiges Training kann zu Gesundheitsschäden führen. • Vermeiden Sie eine Überbelastung Ihres Körpers. Trainieren Sie nicht, wenn Sie müde oder erschöpft sind.
  • Seite 18: Wartung & Reinigung

    7. WARTUNG & REINIGUNG • Kontrollieren Sie das Produkt regelmäßig auf Verschleiß oder Schäden und lassen Sie diese umgehend von Ihrem Fachhändler beheben. Sollten Mängel innerhalb der Gewährleistung auftauchen kontaktieren Sie bitte unseren Service. • Die Sicherheit des Produktes kann nur garantiert werden, wenn alle Teile regelmäßig auf Verschleiß...
  • Seite 19: Reklamationen & Gewährleistungen

    Servicezeit: Montag bis Freitag von 9.00 bis 18.00 Uhr Servicehotline: +49 (0)40 - 780 896 – 35* E-Mail: Service@SportPlus.org URL: http://www.SportPlus.org Nationales Festnetz, Gesprächsgebühren sind von Ihrem Telefonanbieter / Ihrem Telefonvertrag abhängig. Bitte achten Sie darauf, dass Sie hierzu folgende Informationen zur Hand haben.
  • Seite 20: Gewährleistungsbestimmungen

    11. GEWÄHRLEISTUNGSBESTIMMUNGEN SportPlus versichert, dass das Produkt, auf das sich die Gewährleistung bezieht, aus qualitativ hochwertigen Materialien hergestellt und mit äußerster Sorgfalt überprüft wurde. Voraussetzung für die Gewährleistung ist die Bedienung und der ordentliche Aufbau gemäß Bedienungsanleitung. Durch unsachgemäße Nutzung und / oder unsachgemäßen Transport kann die Gewährleistung entfallen.
  • Seite 21: Explosionszeichnungen

    12. EXPLOSIONSZEICHNUNGEN...
  • Seite 22 12. EXPLOSIONSZEICHNUNGEN...
  • Seite 23: Teileliste

    13. TEILELISTE Beschreibung und Daten Anzahl Hauptrahmen Standfuß (vorne) Standfuß (hinten) Lenkerrohr Lenker Computer Sattelrohr Sattel Linke Pedale Rechte Pedale Handschraube für Sattelhöhenverstellung Unterlegscheibe Φ8*Φ17 Sattelschlittenregler Endkappe Schlossschraube M10*75 Gebogene Unterlegscheibe Φ10*Φ22 Hutmutter M10 Innen-Sechskantschraube M8*16 Gebogene Unterlegscheibe Φ8*Φ20 Handpulskabel T-Griff-Lenkerverschlussschraube Innen-Sechskantschraube M8*20 Endkappen Standfuß...
  • Seite 24 Beschreibung und Daten Anzahl Sensorkabel Sattelschlitten Abdeckung Sattelstützrohr Nylonmutter M8 Handschraube für horiz. Sattelverstellung Abdeckung Pedalarmkurbel Abstandshalter für Magnet Selbstschneidende Schraube Sechskantschraube M8*105 Ringschraube Feder Spannrolle Abstandshalter Sensorhalter Sechskantschraube M6*25 Sechskantmutter M6 Flanschmutter Antriebsriemen Kugellager Sechskantmutter M8 Schwungrad Feder Selbstschneidende Schraube ST5*15 Magnet-Baugruppe Antriebsrad Sattelstützhülse...
  • Seite 117 Servicehotline: +49 (0) 40 - 780 896 – 35 (Nationales Festnetz, Gesprächsgebühren sind von Ihrem Telefonanbieter / Ihrem Telefonvertrag abhängig.) E-Mail: service@sportplus.org URL: http://www.sportplus.org Servicehotline: +44 - 203 318 4415 (Call charges depend on your phone company / your phone contract.) E-Mail: service@sportplus.org...
