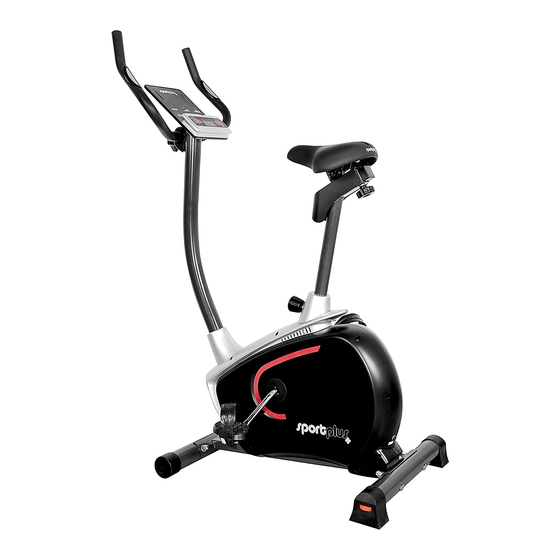

sportplus SP-HT-9500-E Gebrauchsanweisung
Verwandte Anleitungen für sportplus SP-HT-9500-E
Inhaltszusammenfassung für sportplus SP-HT-9500-E
- Seite 1 GEBRAUCHSANWEISUNG ERGOMETER USER MANUAL ERGOMETER MODE D'EMPLOI ERGOMÈTRE SP-HT-9500-E SP-HT-9500-E-IM-DE+GB+FR-04.indb 1 29/4/2016 10:41 AM...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrte Kundin, Sehr geehrter Kunde, Wir gratulieren Ihnen zu Ihrem neuen Sportplus Produkt und sind überzeugt, dass Sie mit diesem Produkt zufrieden sein werden. Um eine stets optimale Funktion und Leistungsbereitschaft Ihres Produktes zu gewährleisten, haben wir eine Bitte an Sie: •... -
Seite 3: Sicherheitshinweise
Personen durchführen – durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Benutzen Sie dieses Produkt ausschließlich für die Zwecke, die in der Bedienungsanleitung beschrieben werden. • Schützen Sie das Produkt vor Wasserspritzern, Feuchtigkeit, hohen Temperaturen und direkter Sonneneinstrahlung. SP-HT-9500-E-IM-DE+GB+FR-04.indb 3 29/4/2016 10:41 AM... - Seite 4 Sie sich, dass sämtliche Schrauben, Bolzen und Muttern richtig angebracht und festgezogen sind. • Legen Sie gegebenenfalls zum Schutz Ihres Fußbodens eine Schutzmatte (nicht im Liefer umfang enthalten) unter das Produkt, da nicht ausgeschlossen werden kann, dass z.B. Gummifüße Spuren hinterlassen. SP-HT-9500-E-IM-DE+GB+FR-04.indb 4 29/4/2016 10:41 AM...
-
Seite 5: Vorbereitung
Gerätes benötigen. Überprüfen Sie den Inhalt der Verpackung auf Vollständigkeit, bevor Sie mit der Montage des Gerätes beginnen. Bezeichnung Abbildung Anz. Handschraube für Sattelhöhenverstellung Schlossschraube M10*75 Gebogene Unterlegscheibe Φ10* Φ22 Hutmutter M10 Innen-Sechskantschraube M8*16 Gebogene Unterlegscheibe Φ8*Φ20 T-Griff-Lenkerverschlussschraube Lenkerstangen-Abdeckung Schraubenschlüssel Innensechskantschlüssel (6 mm) Schraubenschlüssel SP-HT-9500-E-IM-DE+GB+FR-04.indb 5 29/4/2016 10:41 AM... - Seite 6 3. VORBEREITUNG Bezeichnung Anz. Bezeichnung Anz. Hauptrahmen Sattel Standfuß (vorne) Linke Pedale Standfuß (hinten) Rechte Pedale Abdeckung Lenkerstange, Lenkerrohr Unten Abdeckung Sattelrohr, Lenker Unten Computer Adapter Sattelrohr SP-HT-9500-E-IM-DE+GB+FR-04.indb 6 29/4/2016 10:41 AM...
-
Seite 7: Montageanleitung
2 Schlossschrauben (15), 2 gebogenen Unterlegscheiben (16) und 2 Hutmuttern (17). Befestigen Sie den vorderen Standfuß (2) am Hauptrahmen (1). Sichern Sie die Verbindung mit 2 Schlossschrauben (15), 2 gebogenen Unterlegscheiben (16) und 2 Hutmuttern (17). SP-HT-9500-E-IM-DE+GB+FR-04.indb 7 29/4/2016 10:41 AM... - Seite 8 Stecken Sie das Lenkerrohr (4) in den Hauptrahmen (1) und sichern Sie die Verbindung mit 4 Sechskantschrauben (18) und 4 gebogenen Unterlegscheiben (19). • Setzen Sie die untere Abdeckung der Lenkerstange (35) auf den Hauptrahmen (1). SP-HT-9500-E-IM-DE+GB+FR-04.indb 8 29/4/2016 10:41 AM...
- Seite 9 Rückseite des Computers (6) an. • Entfernen Sie 4 Schrauben (27) an der Rückseite des Computers (6). Setzen Sie den Computer in die Computerhalterung am Lenkerrohr und sichern Sie die Verbindung mit 4 Schrauben (27). SP-HT-9500-E-IM-DE+GB+FR-04.indb 9 29/4/2016 10:41 AM...
- Seite 10 Lockern Sie die Muttern an der Unterseite des Sattels (8). Bringen Sie den Sattel (8) auf dem Sattelschlitten (39) an und sichern Sie ihn mit den Muttern. • Sie können die Sattelhöhe jederzeit nach Beendigung der Montage nach Wunsch mit der Handschraube (11) einstellen. SP-HT-9500-E-IM-DE+GB+FR-04.indb 10 29/4/2016 10:41 AM...
- Seite 11 Stellen Sie die Position des Sattels mit der Handschraube für horizontale Sattelver- stellung (11) ein. • Stellen Sie mit der T-Griff-Lenkerverschlussschraube (21) die gewünschte Lenker- position ein. • Verbinden Sie den Adapter (70) mit einer geeigneten Netzsteckdose. • Verbinden Sie den Adapter (70) mit der Adapterbuchse. SP-HT-9500-E-IM-DE+GB+FR-04.indb 11 29/4/2016 10:41 AM...
-
Seite 12: Bedienung Des Computers
Start / Stop-Taste: • Starten oder Stoppen Sie das Training für das jeweils ausgewählte Programm durch Drücken der Taste. • Im Stoppzustand, halten Sie die Taste 3 Sekunden gedrückt, um alle Werte auf Null zurückzusetzen. SP-HT-9500-E-IM-DE+GB+FR-04.indb 12 29/4/2016 10:41 AM... - Seite 13 Bluetooth blinkt im Display das Bluetooth Symbol. ® ® Laden Sie die SportPlus Cardio APP für Android oder iOS über folgenden Link: http://www.sportplus.de/application Funktionen • Insgesamt stehen Ihnen 6 Programme zum Training zur Verfügung: Manuell (P1), Voreingestellte Programme (P2-P6), Steigung (P2), Hügel (P3), Tal (P4), Rolling (P5), Fat Burn (P6).
- Seite 14 Sie können während des Trainings jederzeit die Widerstandsbelastungsstufe mit den Tasten + bzw. – ändern. Beachten Sie: Wenn der Wert Null erreicht wird, sendet der Computer ein akustisches Signal aus. Drücken Sie die Taste Start / Stop, um mit dem Training fortzufahren. SP-HT-9500-E-IM-DE+GB+FR-04.indb 14 29/4/2016 10:41 AM...
- Seite 15 Sie können dennoch während des Trainings jederzeit die Belastungsstufe mit den Tasten + bzw. – ändern. • Drücken Sie die Taste Start / Stop, um mit dem Training zu beginnen. PROGRAMM Min. Min. P2 Steps P3 Hill P4 Rolling P5 Valley P6 Fat Burn SP-HT-9500-E-IM-DE+GB+FR-04.indb 15 29/4/2016 10:41 AM...
- Seite 16 Display angezeigt. Anschließend wird das Ergebnis auf dem Display, von F 1,0 bis F 6,0, angezeigt. Die Erhöhung erfolgt in 0,1-Schritten. F 1,0 steht für den besten Fitness-Level, F 6,0 den schlechtesten. • Drücken Sie eine beliebige Taste, um in die Hauptübersicht zurück zu gelangen. SP-HT-9500-E-IM-DE+GB+FR-04.indb 16 29/4/2016 10:41 AM...
-
Seite 17: Trainingstipps
- idealer Trainingspuls - 20 Jahre 100-150 25 Jahre 98-146 30 Jahre 95-142 35 Jahre 93-138 40 Jahre 90-135 45 Jahre 88-131 50 Jahre 85-127 55 Jahre 83-123 60 Jahre 80-120 65 Jahre 78-116 70 Jahre 75-113 SP-HT-9500-E-IM-DE+GB+FR-04.indb 17 29/4/2016 10:41 AM... -
Seite 18: Wartung & Reinigung
Produkt und dem verbunden sind und dass Computer vorliegen. keines der Kabel beschädigt ist. Quietschende Verbindungen Fetten Sie die Geräusche. (Lagerbuchsen) Lagerbuchsen mit sind trocken. Schmierfett. Bei weiteren Fragen oder Problemen kontaktieren Sie bitte unseren Service. SP-HT-9500-E-IM-DE+GB+FR-04.indb 18 29/4/2016 10:41 AM... -
Seite 19: Reklamationen & Gewährleistungen
Anschrift. Die Kosten und die Gefahr des Verlustes für unaufgeforderte Zusendungen gehen zu Lasten des Absenders. Wir behalten uns vor, die Annahme unaufgeforderter Zusendungen zu verweigern oder entsprechende Waren an den Absender unfrei bzw. auf dessen Kosten zurückzusenden. SP-HT-9500-E-IM-DE+GB+FR-04.indb 19 29/4/2016 10:41 AM... -
Seite 20: Gewährleistungsbestimmungen
11. GEWÄHRLEISTUNGSBESTIMMUNGEN SportPlus versichert, dass das Produkt, auf das sich die Gewährleistung bezieht, aus qualitativ hochwertigen Materialien hergestellt und mit äußerster Sorgfalt überprüft wurde. Voraussetzung für die Gewährleistung ist die Bedienung und der ordentliche Aufbau gemäß Bedienungsanleitung. Durch unsachgemäße Nutzung und / oder unsachgemäßen Transport kann die Gewährleistung entfallen. -
Seite 21: Explosionszeichnungen
12. EXPLOSIONSZEICHNUNGEN SP-HT-9500-E-IM-DE+GB+FR-04.indb 21 29/4/2016 10:41 AM... - Seite 22 12. EXPLOSIONSZEICHNUNGEN SP-HT-9500-E-IM-DE+GB+FR-04.indb 22 29/4/2016 10:41 AM...
-
Seite 23: Teileliste
T-Griff-Lenkerverschlussschraube Innen-Sechskantschraube M8*20 Endkappen Standfuß (vorne) Endkappen Standfuß (hinten) Schelle Handpulssensoren Schraube für Computer M5*10 Griffpolster Endkappen Lenkerstange Selbstschneidende Schraube ST4*20 Unterlegscheibe Φ4,2*Φ12 Kabel-Durchführungstülle Computerkabel Lenkerrohr Computerkabel Hauptrahmen Abdeckung Lenkerstange, Unten Abdeckung Sattelrohr, Unten Lenkerstangen-Abdeckung SP-HT-9500-E-IM-DE+GB+FR-04.indb 23 29/4/2016 10:41 AM... - Seite 24 Selbstschneidende Schraube Sechskantschraube M8*105 Ringschraube Feder Spannrolle Abstandshalter Sensorhalter Sechskantschraube M6*25 Sechskantmutter M6 Flanschmutter Antriebsriemen Kugellager Sechskantmutter M8 Schwungrad Feder Selbstschneidende Schraube ST5*15 Magnet-Baugruppe Antriebsrad Sattelstützhülse Motorkabel Pedalarmkurbel 66L/R Gehäuseschale (links/rechts) Magnet Stromkabel Motor Adapter SP-HT-9500-E-IM-DE+GB+FR-04.indb 24 29/4/2016 10:41 AM...
