maco RVS Montagehinweise Seite 4
Verfügbare Sprachen
Verfügbare Sprachen
En cas de fourniture individuelle, la notice
doit être jointe au paquet.
Si nécessaire, vous pouvez télécharger la notice sur le site
ATTENTION !
Internet de MACO (www.maco.eu) !

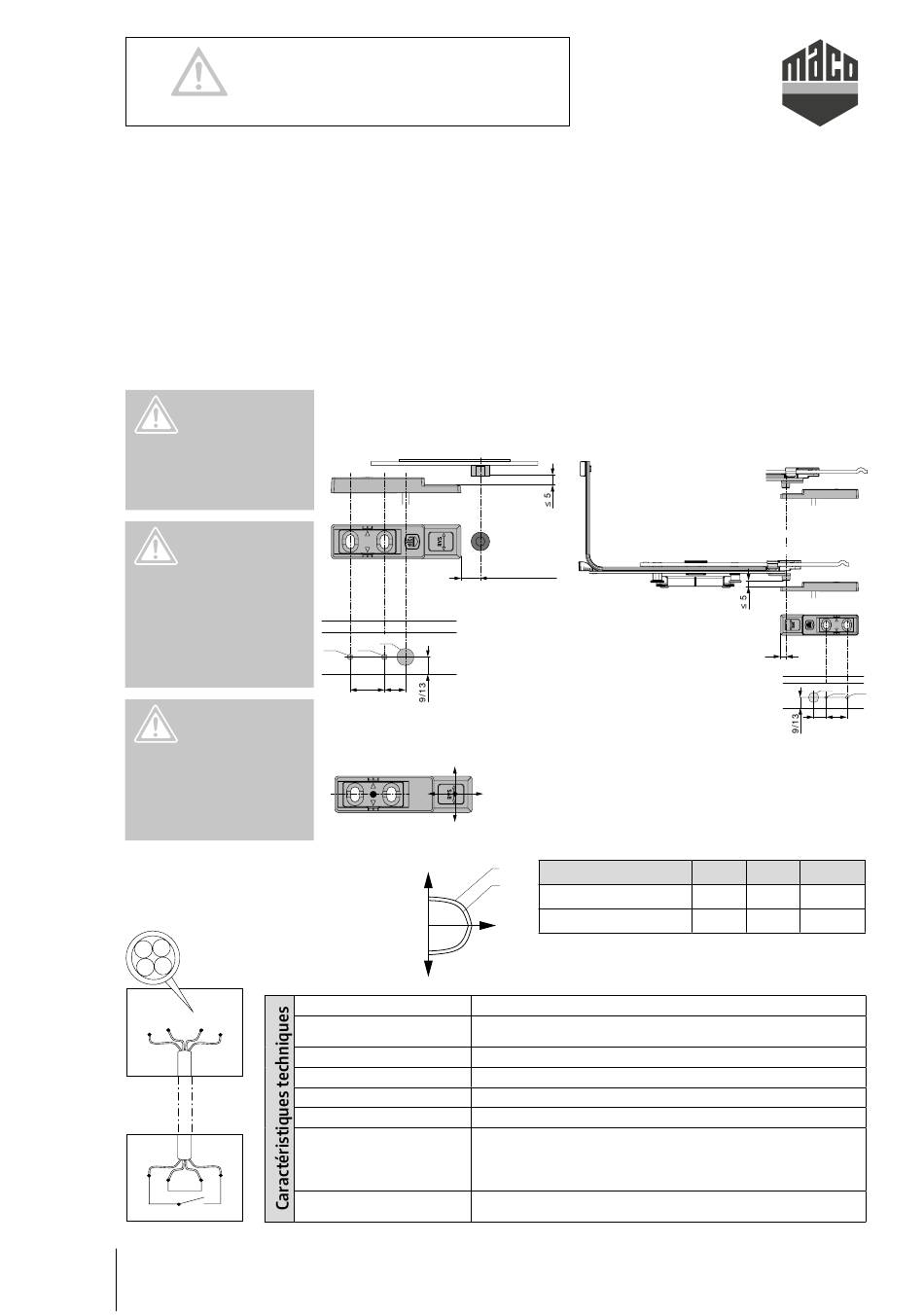

Instructions de montage du contact Reed RVS
(réf. 363177, 363178 et 363179)
Utilisation conforme :
Le contact Reed RVS fait office d'émetteur de signaux (détecteur d'entrée) sur les fenêtres et les portes pour
les alarmes anti-intrusion. Il doit être monté et utilisé uniquement à cette fin !
Le montage du commutateur magnétique doit être confié uniquement au personnel qualifié !
ATTENTION !
Fixation autorisée
uniquement à l'aide d'un
tournevis manuel !
ATTENTION !
Pour la fonction de sur-
veillance du basculement,
nous recommandons
d'uti-liser une butée de
battant !
AVERTISSEMENT !
Le contrôle du contact
Reed est autorisé
uniquement avec un
multi-mètre digital !
Réponse
1 = blanc
1
2
(contact de signalisation)
2
2 = blanc (sabotage)
1
2
2
1
1
1
1
2
2
www.maco.eu
Réf. 756795 – Établi : 04/2011 - Modifié : 10.02.2022
Tous les droits sont réservés. Sous réserve de modification.
Gabarit de perçage (contacteur en positon de rotation)
Surveillance de la fermeture
Ø9
*
Ø3
Ø3
* Prévoir un passage de câble
11
18
Plages de réglage
1,5
2,5
1,5
+X
-X
Tension de commutation
Courant de commutation /
Courant continu
Puissance de commutation
Type de raccordement
Indice de protection
Plage de températures
Homologations VdS
Protection contre les influen-
ces environnementales
Surveillance du basculement
10 = MULTI
11 = PROTECT
d'environ 200 mm dans le cadre.
2,5
B
A
A = distance d'activation
B = distance d'arrêt
Y
REMARQUE : Point d'activation le plus tôt lorsque le contacteur
se trouve au moins à 50 % au-dessus du contact Reed !
max. CC 100 V / max. CA 70 V (50 Hz)
max. 0,5 A / max. 0,5 A
max. 10 W / max. 10 VA
Câble blanc, LIYY 4 x 0,14 mm²
IP67
-25 °C à +75 °C
Surveillance de fermeture, classe VdS C
Surveillance d'ouverture, classe VdS B
Surveillance d'ouverture et de fermeture combinée, classe VdS B
Surveillance de basculement, pas de classe VdS prévue
VdS classe environnementale III, selon la directive sur les alarmes
anti-intrusion VdS 2110, EN 50131-2-6
Adaptateur avec contacteur
Réf. 225901
Adaptateur avec contacteur
Réf. 200906
5
Ø9
Ø3
Ø3
11 18
X
Y
Tolérance
10
17
+/- 2
11
20
+/- 2
