maco RVS Montagehinweise Seite 3

Per la vendita di pezzi sciolti, allegare sempre
copia del presente documento!
All'occorrenza si può scaricare una copia del documento
ATTENZIONE!
dalla pagina web www.maco.eu!
Istruzioni di montaggio per contatti Reed RVS
(Cod. Art. 363177, 363178 e 363179)
Utilizzo conforme:
I contatti Reed RVS vengono utilizzati in finestre e porte come sensori (rilevatore di ingresso) per impianti
antieffrazione. Devono essere montati e utilizzati soltanto per questo scopo!
Il montaggio dell'interruttore magnetico deve essere effettuato esclusivamente da personale qualificato!
ATTENZIONE!
Per il fissaggio delle viti
utilizzare solo cacciaviti
manuali!
ATTENZIONE!
Per la funzione di cont-
rollo a ribalta consigliamo
l'utilizzo dello scontro
alza anta!
AVVERTENZA!
Per il controllo del
contatto Reed utilizzare
solo un multimetro
digitale!
Risposta
1 = bianco
1
2
(contatto comunicazione)
2
1
2 = bianco (sicurezza)
2 2
1 1
1 1
2 2
www.maco.eu
Codice 756795 – Data: 04/2011 - Data modifica: 10.02.2022
Tutti i diritti riservati con riserva di modifiche.

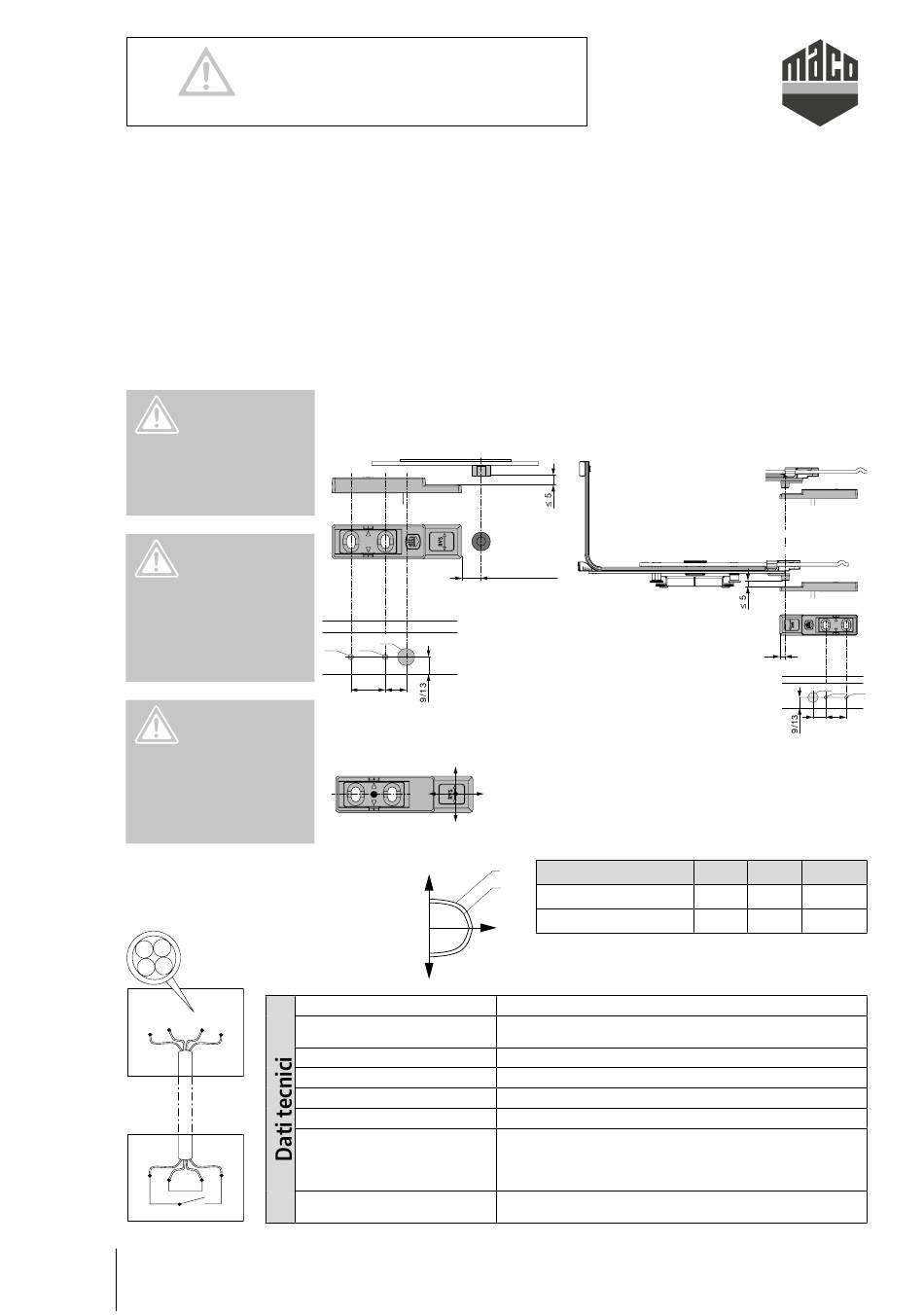

Schema di foratura (contatto per apertura ad anta)
Controllo chiusura anta
Ø9 *
Ø3 Ø3
* Prevedere nel telaio un canalino di
ca. 200 mm per il passaggio cavi.
11
18
Regolazioni
1,5
2,5
1,5
+X
-X
Tensione di commutazione
Corrente di commutazione /
Corrente continua
Potere di interruzione
Tipo di collegamento
Grado di protezione
Temperatura di esercizio
Omologazioni VdS
Protezione dagli agenti atmosferici
Controllo ribalta anta
10 = MULTI
11 = PROTECT
2,5
B
A
A = distanza di accensione
B = distanza di spegnimento
Y
AVVERTENZA: Attivazione con il contatto sopra il dispositivo
reed per almeno il 50 %!
max. 100 V DC / max. 70 V AC (50 Hz)
max. 0,5 A / max. 0,5 A
max. 10 W / max. 10 VA
Cavo bianco, LIYY 4 x 0,14 mm²
IP67
-25 °C ... +75 °C
Monitoraggio chiusura, classe antifurto VdS C
Monitoraggio apertura, classe antifurto VdS B
Monitoraggio combinato apertura e chiusura, classe antifurto VdS B
Monitoraggio ribalta, nessuna classe antifurto VdS prevista
Classe di resistenza agli agenti atmosferici VdS III, conforme alla
direttiva impianti antieffrazione VdS 2110, EN 50131-2-6
Adattatore con contatto
Cod. Art. 225901
Adattatore con contatto
Cod. Art. 200906
5
Ø9
Ø3 Ø3
11 18
X Y Tolleranza
10 17 +/- 2
11 20 +/- 2
