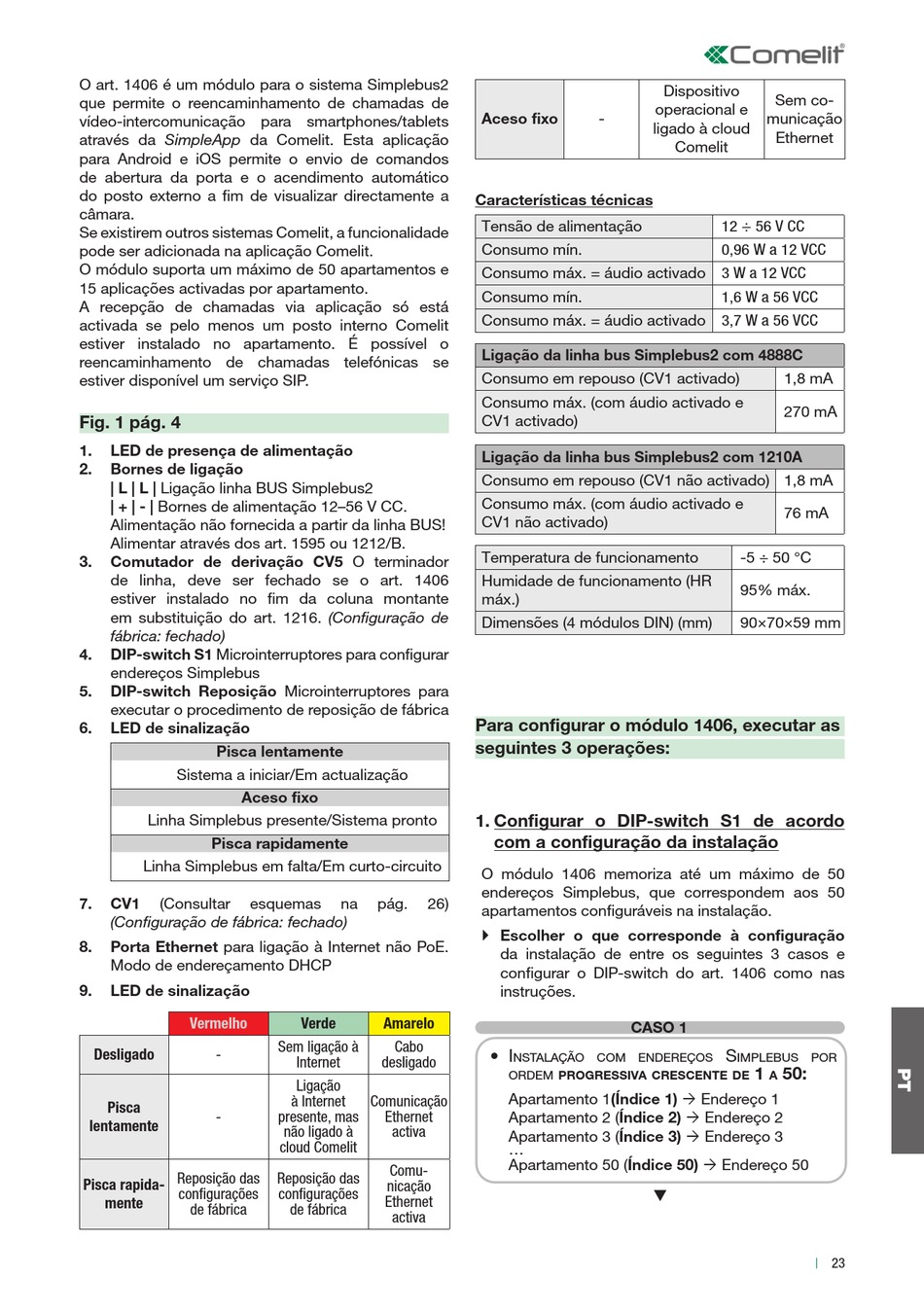

O art. 1406 é um módulo para o sistema Simplebus2
que permite o reencaminhamento de chamadas de
vídeo-intercomunicação para smartphones/tablets
através da SimpleApp da Comelit. Esta aplicação
para Android e iOS permite o envio de comandos
de abertura da porta e o acendimento automático
do posto externo a fim de visualizar directamente a
câmara.
Se existirem outros sistemas Comelit, a funcionalidade
pode ser adicionada na aplicação Comelit.
O módulo suporta um máximo de 50 apartamentos e
15 aplicações activadas por apartamento.
A recepção de chamadas via aplicação só está
activada se pelo menos um posto interno Comelit
estiver instalado no apartamento. É possível o
reencaminhamento de chamadas telefónicas se
estiver disponível um serviço SIP.
Fig. 1 pág. 4
1. LED de presença de alimentação
2. Bornes de ligação
| L | L | Ligação linha BUS Simplebus2
| + | - | Bornes de alimentação 12–56 V CC.
Alimentação não fornecida a partir da linha BUS!
Alimentar através dos art. 1595 ou 1212/B.
3. Comutador de derivação CV5 O terminador
de linha, deve ser fechado se o art. 1406
estiver instalado no fim da coluna montante
em substituição do art. 1216. (Configuração de
fábrica: fechado)
4. DIP-switch S1 Microinterruptores para configurar
endereços Simplebus
5. DIP-switch Reposição Microinterruptores para
executar o procedimento de reposição de fábrica
6. LED de sinalização
Pisca lentamente
Sistema a iniciar/Em actualização
Aceso fixo
Linha Simplebus presente/Sistema pronto
Pisca rapidamente
Linha Simplebus em falta/Em curto-circuito
7. CV1 (Consultar esquemas
(Configuração de fábrica: fechado)
8. Porta Ethernet para ligação à Internet não PoE.
Modo de endereçamento DHCP
9. LED de sinalização
Vermelho
Desligado
-
Pisca
-
lentamente
Reposição das
Pisca rapida-
configurações
mente
de fábrica
na pág. 26)
Verde Amarelo
Sem ligação à Cabo
Internet desligado
Ligação
à Internet Comunicação
presente, mas Ethernet
não ligado à activa
cloud Comelit
Comu-
Reposição das
nicação
configurações
Ethernet
de fábrica
activa
Aceso fixo -
Características técnicas
Tensão de alimentação
Consumo mín.
Consumo máx. = áudio activado 3 W a 12 VCC
Consumo mín.
Consumo máx. = áudio activado 3,7 W a 56 VCC
Ligação da linha bus Simplebus2 com 4888C
Consumo em repouso (CV1 activado)
Consumo máx. (com áudio activado e
CV1 activado)
Ligação da linha bus Simplebus2 com 1210A
Consumo em repouso (CV1 não activado) 1,8 mA
Consumo máx. (com áudio activado e
CV1 não activado)
Temperatura de funcionamento
Humidade de funcionamento (HR
máx.)
Dimensões (4 módulos DIN) (mm)
Para configurar o módulo 1406, executar as
seguintes 3 operações:
1. Configurar o DIP-switch S1 de acordo
com a configuração da instalação
O módulo 1406 memoriza até um máximo de 50
endereços Simplebus, que correspondem aos 50
apartamentos configuráveis na instalação.
} Escolher o que corresponde à configuração
da instalação de entre os seguintes 3 casos e
configurar o DIP-switch do art. 1406 como nas
instruções.
CASO 1
• I
nStalação com endereçoS
ordem progressiva crescente de
Apartamento 1(Índice 1)  Endereço 1
Apartamento 2 (Índice 2)  Endereço 2
Apartamento 3 (Índice 3)  Endereço 3
...
Apartamento 50 (Índice 50)  Endereço 50
Dispositivo
Sem co-
operacional e
municação
ligado à cloud
Ethernet
Comelit
12 ÷ 56 V CC
0,96 W a 12 VCC
1,6 W a 56 VCC
1,8 mA
270 mA
76 mA
-5 ÷ 50 °C
95% máx.
90×70×59 mm
S
ImplebuS por
1 50:
a

