- Seite 1 TECHNISCHES HANDBUCH Audio-Modul Ultra Simplebus1 Art. UT1010 Passion.Technology.Design.
-
Seite 2: Hinweise
Hinweise Bestimmungsgerechter Gebrauch Dieses Comelit-Produkt ist für die Verwendung bei der Installation von Anlagen für Audio- und Video-Kommunikation in Wohngebäuden, Gewerbe- und Industrieanlagen, in öffentlichen Gebäuden und für den öffentlichen Gebrauch konzipiert. Installation Die Installation der Comelit-Produkte darf nur durch Fachkräfte unter genauer Befolgung der Anweisungen in den technischen Handbüchern / den Bedienungsanleitungen erfolgen. -
Seite 3: Inhaltsverzeichnis
Inhalt Hinweise ................... 2 Beschreibung ................... 4 UT1010 ......................4 Technische Daten ................6 Art. UT1010 ....................6 Installation ..................7 Übersichtstabelle Unterputzmontage ..........7 Übersichtstabelle Aufputzmontage ............7 Unterputzmontage ................8 Entfernung der Namensschilder (2A) /Modul (2B).........9 Installation mit nebeneinander liegenden Gehäusen ......10 Aufputzmontage ................ -
Seite 4: Beschreibung

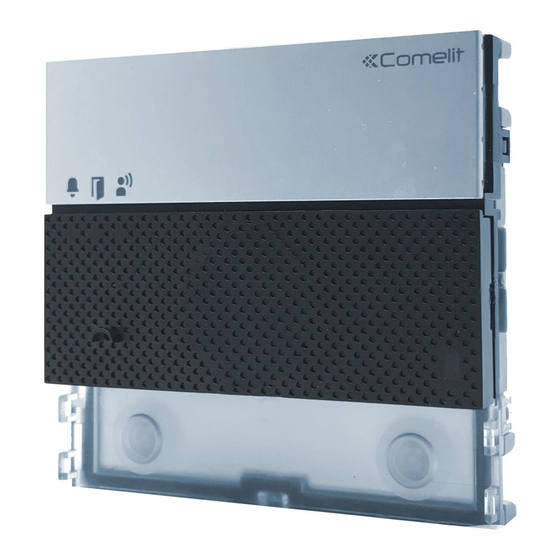

Beschreibung UT1010 Audio-Modul für Ultra Türstation, Simplebus1-System. Für den Einsatz in Anlagen mit Netzteil Art. 1595 und Art. 4888C. Leicht zu installieren und einfach zu konfigurieren dank intelligenter Ruftastenprogrammierung. Dämmerungssensor zur automatischen Abschaltung der Hintergrundbeleuchtung von Namensschildern bei Tageslicht. Omnidirektionales Digitalmikrofon und zwei Lautsprecher für HiFi-Audio. Zusätzliche optische und akustische Anzeigen für Behinderte, in der Programmierung einstellbar. -
Seite 5: Steckverbinder Zum Anschluss Von Zusatzmodulen
3. 4. 5. 13. 14. 1. LED-Anzeige 12. Anschlussklemmleiste: Ruf gesendet (grün) / Anlage besetzt (rot) RTE Programmierbarer Eingang RTE (Eingang lokaler Türöffner) oder DO (Anzeige Tür Türöffner aktiviert offen) GND Minus Bezugsspannung Eingang RTE Sprechverbindung aktiv oder DO SE Minus Bezugsspannung Türschloss 2. -
Seite 6: Technische Daten
Technische Daten Art. UT1010 ALLGEMEINE DATEN Modular Produkthöhe (mm) Produktbreite (mm) Produkttiefe (mm) Produktgewicht (g) Produktfarbe Schwarz RAL9005, transparent, Aluminium Art Beschichtungsmaterialien Polycarbonat, Aluminiumlegierung Unterputzmontage Ja, mit speziellem Zubehör Aufputzmontage Ja, mit speziellem Zubehör KOMPATIBLE SYSTEME Audio/Video Simplebus 2 mit Netzteil Art. 4888C Audio Simplebus 1 AUDIO-MERKMALE Mikrofon... -
Seite 7: Installation
Installation Die Türstation ist in den Varianten zur Auf- und Unterputzmontage verfügbar: Übersichtstabelle Unterputzmontage A = Unterputzgehäuse B = Regendach C = Unterputzrahmen mit Einfassung 3110/1 3110/2 3110/3 3110/4 3110/1A 3110/2A 3110/3A 3110/4A UT9181 UT9182 UT9184H UT9183 UT9186 UT9189 UT9184 UT9188 UT9161 UT9162... -
Seite 8: Unterputzmontage
Unterputzmontage Optional Optional SCHWARZ... -
Seite 9: Entfernung Der Namensschilder (2A) /Modul (2B)
CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Die Taste verfügt über ein Namensschild, das direkt beschriftet werden (A), oder auf das ein Aufkleber (B) angebracht werden kann. MAX 0,2 mm Die Gesamtstärke von Namensschild + Aufkleber darf 0,2 mm nicht überschreiten. Es ist möglich, von pro.comelitgroup.com die PDF-Datei für MAX 0,2 mm den Druck der Namensschilder der Türstation herunterzuladen,... -
Seite 10: Installation Mit Nebeneinander Liegenden Gehäusen
Installation mit nebeneinander liegenden Gehäusen Vor dem Einmauern der Gehäuse die Abstandhalter einsetzen. -
Seite 11: Aufputzmontage
Aufputzmontage Optional Optional SCHWARZ... -
Seite 12: Entfernung Der Namensschilder (2A) /Modul (2B)
CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Die Taste verfügt über ein Namensschild, das direkt beschriftet werden (A), oder auf das ein Aufkleber (B) angebracht werden kann. MAX 0,2 mm Die Gesamtstärke von Namensschild + Aufkleber darf 0,2 mm nicht überschreiten. Es ist möglich, von pro.comelitgroup.com die PDF-Datei für MAX 0,2 mm den Druck der Namensschilder der Türstation herunterzuladen,... -
Seite 13: Installation Mit Nebeneinander Liegenden Gehäusen
Installation mit nebeneinander liegenden Gehäusen... -
Seite 14: Anschlüsse
Anschlüsse Anschlüsse UT1010 STEIGLEITUNG 1595 INNENSPRECHSTELLE 120-230 V SE NO NC UT1010 Max 20 m. Lokale Türöffnertaste. Varianten Variante für Benutzung des Relais der Außen-Türstation Variante für die Benutzung eines Sicherheitsschlosses 1595 1595 120-230 V 120-230 V 12V/24V AC-DC 1 2 3 4 SE NO NC UT1010 12V/24V... -
Seite 15: Anschlüsse Der Module
Anschlüsse der Module Anschluss Tastenmodule Art. UT9200 STEIGLEITUNG 1595 INNENSPRECHSTELLE 120-230 V SCHWARZ SE NO NC UT1010 UT9200 Max 20 m. Lokale Türöffnertaste. Anschluss Touchscreen-Modul Art. UT9270 STEIGLEITUNG 1595 INNENSPRECHSTELLE 120-230 V SE NO NC UT1010 UT9270 Max 20 m. Lokale Türöffnertaste. -
Seite 16: Anschluss Numerisches Tastenmodul Art. Ut9279M
Anschluss numerisches Tastenmodul Art. UT9279M STEIGLEITUNG 1595 INNENSPRECHSTELLE 120-230 V SE NO NC UT1010 UT9279M Max 20 m. Lokale Türöffnertaste. -
Seite 17: Programmierung
Programmierung Für eine korrekte Programmierung folgen Sie der Reihe nach den folgenden Anweisungen Konfiguration des Tastentyps Adressierung der Tastenmodule III. Programmierung von Rufadressen Konfiguration Tastentyp (einzeln/doppelt), im Normalbetrieb beizubehalten DIP 6: Konfiguration Tastentyp: Einzeltaste (DIP6 ON). default Doppeltaste (DIP6 OFF, Standard). DIP 6: Konfiguration Tastentyp: Einzeltaste (DIP6 ON). -
Seite 18: Smart Programmierung Fortlaufender Adressen
Smart Programmierung fortlaufender Adressen default DIP 6: Konfiguration Tastentyp: Einzeltaste (DIP6 ON). Doppeltaste (DIP6 OFF, Standard). Die Adresse der Wohnung einstellen, die Sie anrufen möchten (z.B.: 1) über die DIP-Schalter (siehe „Adressiertabelle“ 1 2 3 4 S1 S2 1 2 3 4 Beispiel: Code 1 Die Taste drücken, welcher die über... -
Seite 19: Programmierung Spezifischer Adressen
Programmierung spezifischer Adressen default DIP 6: Konfiguration Tastentyp: Einzeltaste (DIP6 ON). Doppeltaste (DIP6 OFF, Standard). Die Adresse der Wohnung einstellen, die Sie anrufen möchten (z.B.: 25) über die DIP-Schalter (siehe „Adressiertabelle“ 1 2 3 4 S1 S2 1 2 3 4 Beispiel: Code 25 Die Taste drücken, welcher die über... -
Seite 20: Sonderprogrammierungen Über Dip-Schalter
Sonderprogrammierungen über DIP-Schalter S1 S2 Die Einstellungen der DIP-Schalter notieren 1. Die DIP-Schalter je nach zu program- 1 2 3 4 mierender Funktion einstellen (siehe „Tabelle Sonderpro- grammierungen“). 2. Die Bestätigungstaste drücken. S1 S2 Die Konfiguration der DIP-Schalter wiederherstellen... -
Seite 21: Tabelle Sonderprogrammierungen
Tabelle Sonderprogrammierungen CODE DIPSCHALTER ON FUNKTIONEN Audiovisuelle Nachrichten 1,2,7,8 Hebräisch 3,7,8 Polnisch 1,3,7,8 Katalanisch 2,3,7,8 Galicische Sprache 1,2,3,7,8 Baskische Sprache 2,3,4,7,8 Dänisch 1,2,3,4,7,8 Norwegisch 1,2,5,7,8 Schwedisch 1,2,3,5,7,8 Italienisch 4,5,7,8 Französisch 1,4,5,7,8 Spanisch 2,4,5,7,8 Niederländisch 1,2,4,5,7,8 Griechisch 3,4,5,7,8 Englisch 1,3,4,5,7,8 Deutsch 2,3,4,5,7,8 Portugiesisch 2,4,7,8... - Seite 22 2,4,5,8 Besetzt-Anzeigezeit: 10 s (Voreinstellung) 1,2,4,5,8 Besetzt-Anzeigezeit: 300 s 1,2,3,4,6,7,8 Bestätigungston bei Teilnehmerruf: aktiv (Voreinstellung) 5,6,7,8 Bestätigungston bei Teilnehmerruf: deaktiviert 1,2,5,6,7,8 Reset Wartezeit (nach Einhängen oder nach Türöffnung): 10 s (Voreinstellung) 3,5,6,7,8 Reset Wartezeit (nach Einhängen oder nach Türöffnung): 1 s 5,7,8 Aktiviert die „Reset-Wartezeit“...
-
Seite 23: Dämmerungssensor
Dämmerungssensor Steuerung der Hintergrundbeleuchtung der Tasten Der Dämmerungssensor befindet sich standardmäßig im AUTO-Modus: Die LEDs der Tasten sind nachts eingeschaltet und tagsüber ausgeschaltet. Um die Einstellung auf ON (LED immer an) oder OFF (LED Die Einstellungen der immer aus) zu ändern, gehen DIP-Schalter notieren Sie wie folgt vor. -
Seite 24: Funktionsprüfung Des Dämmerungssensors
S1 S2 Die Konfiguration der DIP-Schalter wiederherstellen Funktionsprüfung des Dämmerungssensors S1 S2 S1 S2 Wenn am Tag die Funktion des AUTO-Modus des Dämmerungssensors überprüft werden soll, können Sie wie folgt vorgehen: 1. Den Programmiermodus aufrufen 2. Den Dämmerungssensor für 5 Sekunden abdecken »... -
Seite 25: Einstellen Der Helligkeitsintensität Der Leds Der Tasten
Einstellen der Helligkeitsintensität der LEDs der Tasten S1 S2 Die Einstellungen der DIP-Schalter notieren 1. Aktivierung der Einstellung der Lichtintensität 1 2 3 4 2. Die gewünschte Funktion einstellen (Cod. 161) und die cod. 161 Bestätigungstas- te der Program- mierung drücken 1 2 3 4 Drücken Sie wiederholt eine... -
Seite 26: Light Me-Funktion
Light me-Funktion Dank dieser Funktion wird die Hintergrundbeleuchtung der Tasten nur auf Wunsch des Benutzers durch Drücken der Taste LIGHT-ME auf dem Audio-/Video-Modul aktiviert, wodurch Energie gespart und die Lichtverschmutzung reduziert wird. Die Steuerung der Hintergrundbeleuchtung dieser Taste hängt von der Einstellung des Dämmerungssensors ab. Die Standardeinstellung ist der AUTO-Modus: Die LEDs leuchten nachts auf und erlöschen tagsüber. -
Seite 27: Austausch Des Audio-Moduls Mit Backup/Wiederherstellung Der Programmierung
Austausch des Audio-Moduls mit Backup/ Wiederherstellung der Programmierung Beim Austausch des Audio- oder Audio-/Video-Moduls sind die folgenden Anweisungen zu befolgen. Der Vorgang muss innerhalb einer Stunde nach Entfernen des alten Moduls beendet werden. Die Einstellungen der DIP-Schalter notieren 1. Aufruf der Programmierung durch Anheben des DIP-Schalters S2 »... -
Seite 28: Konfiguration Mit Pc
Konfiguration mit PC Alle Gerätekonfigurationen können mit PC und Konfigurationssoftware Vip Manager ausgeführt werden, die auf der Website pro.comelitgroup.com zum kostenlosen Download zur Verfügung steht (Siehe Programmierhandbuch) Beispiel: • Programmierung der Rufadressen der Tasten • Aktivierung der optischen und akustischen Anzeigen •... -
Seite 29: Adressiertabelle
Adressiertabelle DIP- Code Schalter 1,2,3,4,5 1,3,4,5,6 1,2,4,5,7 1,4,5,6,7 1,2,3,5,8 1,3,5,6,8 1,2,5,7,8 2,3,4,5,6 3,4,5,7 2,4,5,6,7 4,5,8 2,3,5,6,8 3,5,7,8 1,2,3,4,5,6 1,3,4,5,7 1,2,4,5,6,7 1,4,5,8 1,2,3,5,6,8 1,3,5,7,8 2,3,4,5,7 3,4,5,6,7 2,4,5,8 4,5,6,8 2,3,5,7,8 1,2,6 1,2,3,4,5,7 1,3,4,5,6,7 1,2,4,5,8 1,4,5,6,8 1,2,3,5,7,8 2,3,4,5,6,7 3,4,5,8 2,4,5,6,8 4,5,7,8 1,2,3 1,3,6 1,2,7 1,6,7 127 1,2,3,4,5,6,7 157... - Seite 30 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
