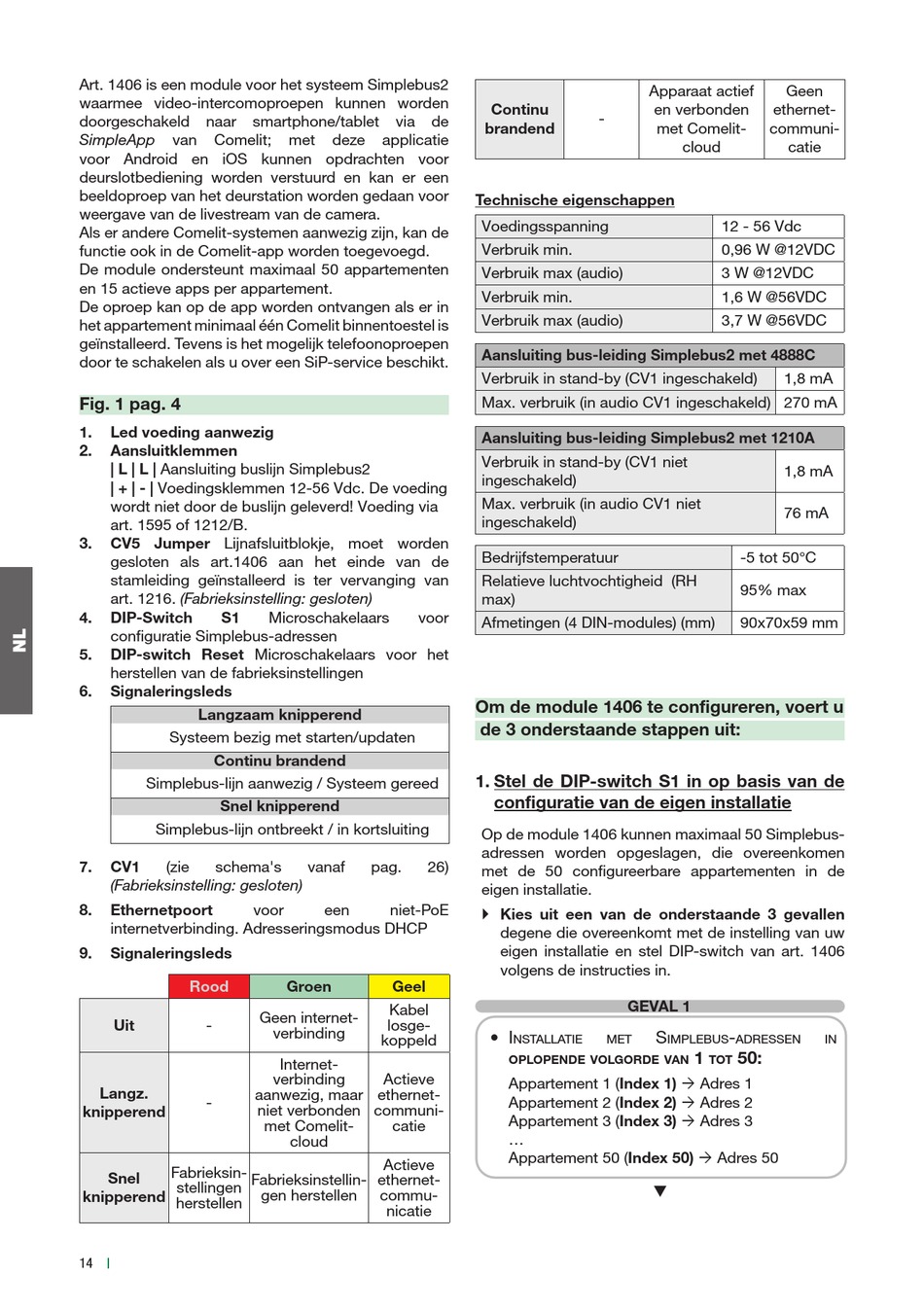

Comelit Simplebus2 Technisches Handbuch Seite 14

Art. 1406 is een module voor het systeem Simplebus2
waarmee video-intercomoproepen kunnen worden
doorgeschakeld naar smartphone/tablet
SimpleApp van Comelit;
voor Android en iOS kunnen opdrachten voor
deurslotbediening worden verstuurd en kan er een
beeldoproep van het deurstation worden gedaan voor
weergave van de livestream van de camera.
Als er andere Comelit-systemen aanwezig zijn, kan de
functie ook in de Comelit-app worden toegevoegd.
De module ondersteunt maximaal 50 appartementen
en 15 actieve apps per appartement.
De oproep kan op de app worden ontvangen als er in
het appartement minimaal één Comelit binnentoestel is
geïnstalleerd. Tevens is het mogelijk telefoonoproepen
door te schakelen als u over een SiP-service beschikt.
Fig. 1 pag. 4
1. Led voeding aanwezig
2. Aansluitklemmen
| L | L | Aansluiting buslijn Simplebus2
| + | - | Voedingsklemmen 12-56 Vdc. De voeding
wordt niet door de buslijn geleverd! Voeding via
art. 1595 of 1212/B.
3. CV5 Jumper Lijnafsluitblokje, moet worden
gesloten als art.1406 aan het einde van de
stamleiding geïnstalleerd is ter vervanging van
art. 1216. (Fabrieksinstelling: gesloten)
4. DIP-Switch S1
configuratie Simplebus-adressen
5. DIP-switch Reset Microschakelaars voor het
herstellen van de fabrieksinstellingen
6. Signaleringsleds
Langzaam knipperend
Systeem bezig met starten/updaten
Continu brandend
Simplebus-lijn aanwezig / Systeem gereed
Snel knipperend
Simplebus-lijn ontbreekt / in kortsluiting
7. CV1 (zie schema's
(Fabrieksinstelling: gesloten)
8. Ethernetpoort voor
internetverbinding. Adresseringsmodus DHCP
9. Signaleringsleds
Rood
Uit -
Langz.
-
knipperend
Fabrieksin-
Snel
Fabrieksinstellin-
stellingen
knipperend
herstellen
14
via
met deze applicatie
Microschakelaars voor
vanaf pag. 26)
een niet-PoE
Groen Geel
Kabel
Geen internet-
losge-
verbinding
koppeld
Internet-
verbinding Actieve
aanwezig, maar ethernet-
niet verbonden communi-
met Comelit- catie
cloud
Actieve
ethernet-
gen herstellen commu-
nicatie
Continu
-
de
brandend
Technische eigenschappen
Voedingsspanning
Verbruik min.
Verbruik max (audio)
Verbruik min.
Verbruik max (audio)
Aansluiting bus-leiding Simplebus2 met 4888C
Verbruik in stand-by (CV1 ingeschakeld)
Max. verbruik (in audio CV1 ingeschakeld) 270 mA
Aansluiting bus-leiding Simplebus2 met 1210A
Verbruik in stand-by (CV1 niet
ingeschakeld)
Max. verbruik (in audio CV1 niet
ingeschakeld)
Bedrijfstemperatuur
Relatieve luchtvochtigheid (RH
max)
Afmetingen (4 DIN-modules) (mm)
Om de module 1406 te configureren, voert u
de 3 onderstaande stappen uit:
1. Stel de DIP-switch S1 in op basis van de
configuratie van de eigen installatie
Op de module 1406 kunnen maximaal 50 Simplebus-
adressen worden opgeslagen, die overeenkomen
met de 50 configureerbare appartementen in de
eigen installatie.
} Kies uit een van de onderstaande 3 gevallen
degene die overeenkomt met de instelling van uw
eigen installatie en stel DIP-switch van art. 1406
volgens de instructies in.
• I
nStallatIe
oplopende volgorde van
Appartement 1 (Index 1)  Adres 1
Appartement 2 (Index 2)  Adres 2
Appartement 3 (Index 3)  Adres 3
...
Appartement 50 (Index 50)  Adres 50
Apparaat actief
en verbonden ethernet-
met Comelit- communi-
cloud
12 - 56 Vdc
0,96 W @12VDC
3 W @12VDC
1,6 W @56VDC
3,7 W @56VDC
-5 tot 50°C
95% max
90x70x59 mm
GEVAL 1
S -
met ImplebuS adreSSen
1 50:
tot

Geen
catie
1,8 mA
1,8 mA
76 mA
In
