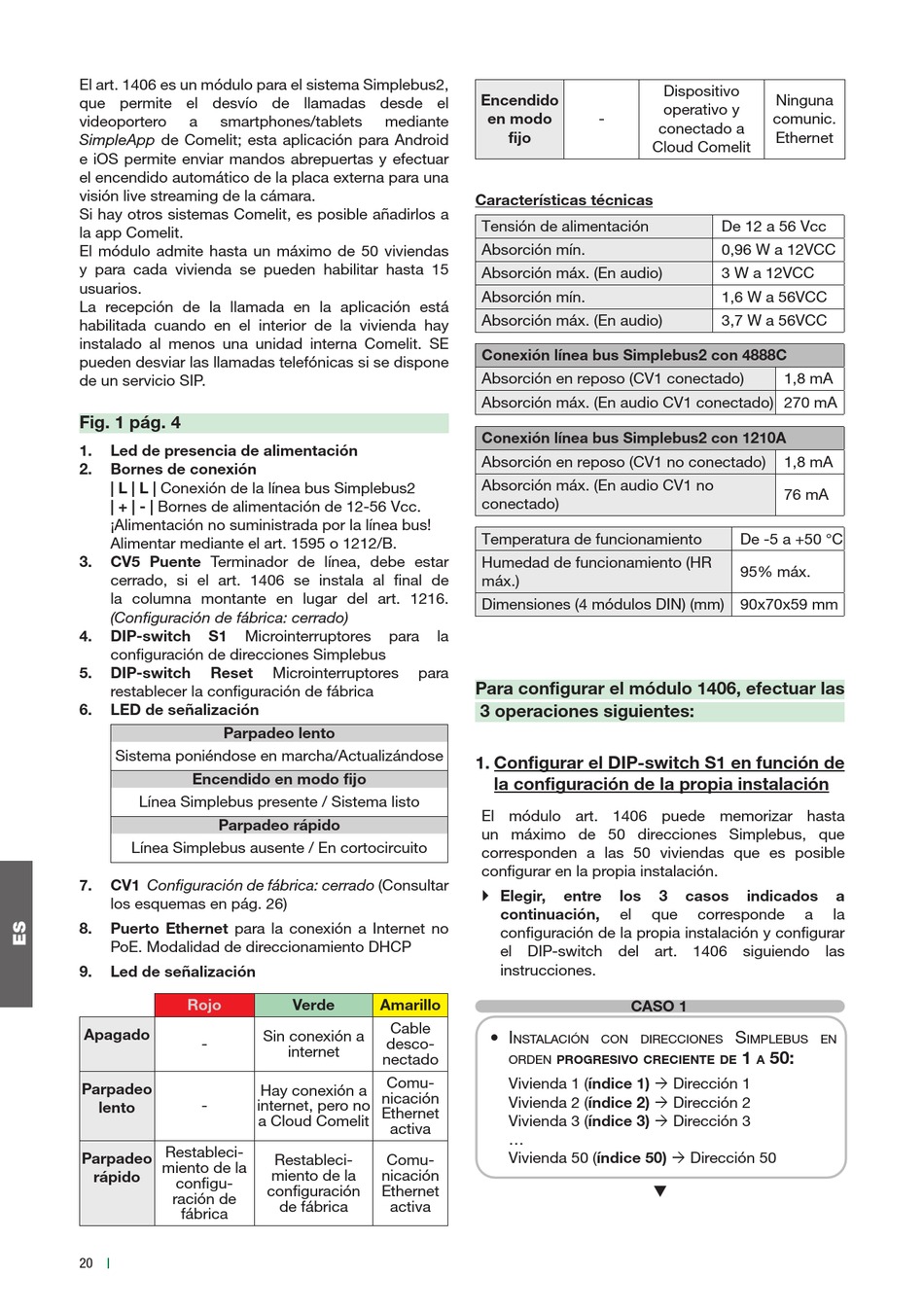

Comelit Simplebus2 Technisches Handbuch Seite 20

El art. 1406 es un módulo para el sistema Simplebus2,
que permite el desvío de llamadas desde el
videoportero a smartphones/tablets
SimpleApp de Comelit; esta aplicación para Android
e iOS permite enviar mandos abrepuertas y efectuar
el encendido automático de la placa externa para una
visión live streaming de la cámara.
Si hay otros sistemas Comelit, es posible añadirlos a
la app Comelit.
El módulo admite hasta un máximo de 50 viviendas
y para cada vivienda se pueden habilitar hasta 15
usuarios.
La recepción de la llamada en la aplicación está
habilitada cuando en el interior de la vivienda hay
instalado al menos una unidad interna Comelit. SE
pueden desviar las llamadas telefónicas si se dispone
de un servicio SIP.
Fig. 1 pág. 4
1. Led de presencia de alimentación
2. Bornes de conexión
| L | L | Conexión de la línea bus Simplebus2
| + | - | Bornes de alimentación de 12-56 Vcc.
¡Alimentación no suministrada por la línea bus!
Alimentar mediante el art. 1595 o 1212/B.
3. CV5 Puente Terminador de línea, debe estar
cerrado, si el art. 1406 se instala al final de
la columna montante en lugar del art. 1216.
(Configuración de fábrica: cerrado)
4. DIP-switch S1 Microinterruptores
configuración de direcciones Simplebus
5. DIP-switch Reset
restablecer la configuración de fábrica
6. LED de señalización
Parpadeo lento
Sistema poniéndose en marcha/Actualizándose
Encendido en modo fijo
Línea Simplebus presente / Sistema listo
Parpadeo rápido
Línea Simplebus ausente / En cortocircuito
7. CV1 Configuración de fábrica: cerrado (Consultar
los esquemas en pág. 26)
8. Puerto Ethernet para la conexión a Internet no
PoE. Modalidad de direccionamiento DHCP
9. Led de señalización
Rojo
Apagado
-
Parpadeo
-
lento
Restableci-
Parpadeo
miento de la
rápido
configu-
ración de
fábrica
20
mediante
para
Microinterruptores para
Verde Amarillo
Cable
Sin conexión a
desco-
internet
nectado
Comu-
Hay conexión a
nicación
internet, pero no
Ethernet
a Cloud Comelit
activa
Restableci- Comu-
miento de la nicación
configuración Ethernet
de fábrica activa
Encendido
en modo -
fijo
Características técnicas
Tensión de alimentación
Absorción mín.
Absorción máx. (En audio)
Absorción mín.
Absorción máx. (En audio)
Conexión línea bus Simplebus2 con 4888C
Absorción en reposo (CV1 conectado)
Absorción máx. (En audio CV1 conectado) 270 mA
Conexión línea bus Simplebus2 con 1210A
Absorción en reposo (CV1 no conectado)
Absorción máx. (En audio CV1 no
conectado)
Temperatura de funcionamiento
Humedad de funcionamiento (HR
máx.)
Dimensiones (4 módulos DIN) (mm) 90x70x59 mm
la
Para configurar el módulo 1406, efectuar las
3 operaciones siguientes:
1. Configurar el DIP-switch S1 en función de
la configuración de la propia instalación
El módulo art. 1406 puede memorizar hasta
un máximo de 50 direcciones Simplebus, que
corresponden a las 50 viviendas que es posible
configurar en la propia instalación.
} Elegir, entre
continuación,
configuración de la propia instalación y configurar
el DIP-switch del art. 1406 siguiendo las
instrucciones.
• I
nStalacIón con dIreccIoneS
orden progresivo creciente de
Vivienda 1 (índice 1)  Dirección 1
Vivienda 2 (índice 2)  Dirección 2
Vivienda 3 (índice 3)  Dirección 3
...
Vivienda 50 (índice 50)  Dirección 50
Dispositivo
Ninguna
operativo y
comunic.
conectado a
Ethernet
Cloud Comelit
De 12 a 56 Vcc
0,96 W a 12VCC
3 W a 12VCC
1,6 W a 56VCC
3,7 W a 56VCC
1,8 mA
1,8 mA
76 mA
De -5 a +50 °C
95% máx.
los 3 casos indicados
el que corresponde
CASO 1
S
ImplebuS en
1 50:
a

a
a la
