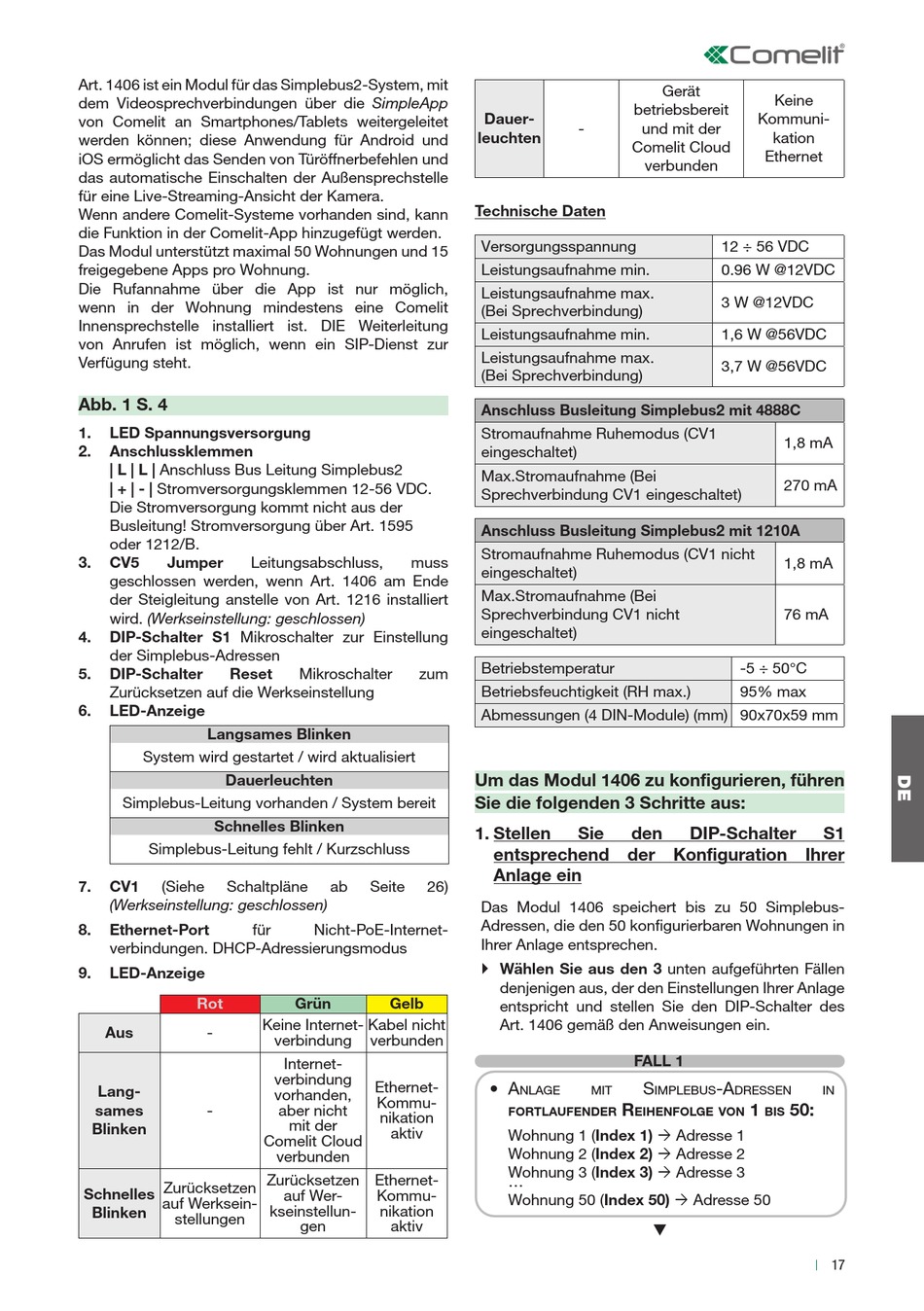

Comelit Simplebus2 Technisches Handbuch Seite 17

Art. 1406 ist ein Modul für das Simplebus2-System, mit
dem Videosprechverbindungen über die SimpleApp
von Comelit an Smartphones/Tablets weitergeleitet
werden können; diese Anwendung für Android und
iOS ermöglicht das Senden von Türöffnerbefehlen und
das automatische Einschalten der Außensprechstelle
für eine Live-Streaming-Ansicht der Kamera.
Wenn andere Comelit-Systeme vorhanden sind, kann
die Funktion in der Comelit-App hinzugefügt werden.
Das Modul unterstützt maximal 50 Wohnungen und 15
freigegebene Apps pro Wohnung.
Die Rufannahme über die App ist nur möglich,
wenn in der Wohnung mindestens eine Comelit
Innensprechstelle installiert ist. DIE Weiterleitung
von Anrufen ist möglich, wenn ein SIP-Dienst zur
Verfügung steht.
Abb. 1 S. 4
1. LED Spannungsversorgung
2. Anschlussklemmen
| L | L | Anschluss Bus Leitung Simplebus2
| + | - | Stromversorgungsklemmen 12-56 VDC.
Die Stromversorgung kommt nicht aus der
Busleitung! Stromversorgung über Art. 1595
oder 1212/B.
3. CV5 Jumper Leitungsabschluss,
geschlossen werden, wenn Art. 1406 am Ende
der Steigleitung anstelle von Art. 1216 installiert
wird. (Werkseinstellung: geschlossen)
4. DIP-Schalter S1 Mikroschalter zur Einstellung
der Simplebus-Adressen
5. DIP-Schalter Reset
Zurücksetzen auf die Werkseinstellung
6. LED-Anzeige
Langsames Blinken
System wird gestartet / wird aktualisiert
Dauerleuchten
Simplebus-Leitung vorhanden / System bereit
Schnelles Blinken
Simplebus-Leitung fehlt / Kurzschluss
7. CV1 (Siehe Schaltpläne
(Werkseinstellung: geschlossen)
8. Ethernet-Port für
verbindungen. DHCP-Adressierungsmodus
9. LED-Anzeige
Rot
Aus -
Lang-
sames -
Blinken
Zurücksetzen
Schnelles
auf Werksein-
Blinken
stellungen
muss
Mikroschalter zum
ab Seite 26)
Nicht-PoE-Internet-
Grün Gelb
Keine Internet- Kabel nicht
verbindung verbunden
Internet-
verbindung
Ethernet-
vorhanden,
Kommu-
aber nicht
nikation
mit der
aktiv
Comelit Cloud
verbunden
Zurücksetzen Ethernet-
auf Wer- Kommu-
kseinstellun- nikation
gen aktiv
betriebsbereit
Dauer-
- und mit der
leuchten
Comelit Cloud
verbunden
Technische Daten
Versorgungsspannung
Leistungsaufnahme min.
Leistungsaufnahme max.
(Bei Sprechverbindung)
Leistungsaufnahme min.
Leistungsaufnahme max.
(Bei Sprechverbindung)
Anschluss Busleitung Simplebus2 mit 4888C
Stromaufnahme Ruhemodus (CV1
eingeschaltet)
Max.Stromaufnahme (Bei
Sprechverbindung CV1 eingeschaltet)
Anschluss Busleitung Simplebus2 mit 1210A
Stromaufnahme Ruhemodus (CV1 nicht
eingeschaltet)
Max.Stromaufnahme (Bei
Sprechverbindung CV1 nicht
eingeschaltet)
Betriebstemperatur
Betriebsfeuchtigkeit (RH max.)
Abmessungen (4 DIN-Module) (mm) 90x70x59 mm
Um das Modul 1406 zu konfigurieren, führen
Sie die folgenden 3 Schritte aus:
1. Stellen Sie den
entsprechend der Konfiguration Ihrer
Anlage ein
Das Modul 1406 speichert bis zu 50 Simplebus-
Adressen, die den 50 konfigurierbaren Wohnungen in
Ihrer Anlage entsprechen.
} Wählen Sie aus den 3 unten aufgeführten Fällen
denjenigen aus, der den Einstellungen Ihrer Anlage
entspricht und stellen Sie den DIP-Schalter des
Art. 1406 gemäß den Anweisungen ein.
FALL 1
• a S
nlage mIt
r
fortlaufender eihenfolge von
Wohnung 1 (Index 1)  Adresse 1
Wohnung 2 (Index 2)  Adresse 2
Wohnung 3 (Index 3)  Adresse 3
...
Wohnung 50 (Index 50)  Adresse 50
Gerät
Keine
Kommuni-
kation
Ethernet
12 ÷ 56 VDC
0.96 W @12VDC
3 W @12VDC
1,6 W @56VDC
3,7 W @56VDC
1,8 mA
270 mA
1,8 mA
76 mA
-5 ÷ 50°C
95% max
DIP-Schalter S1
-a
ImplebuS dreSSen In
1 50:
bis

