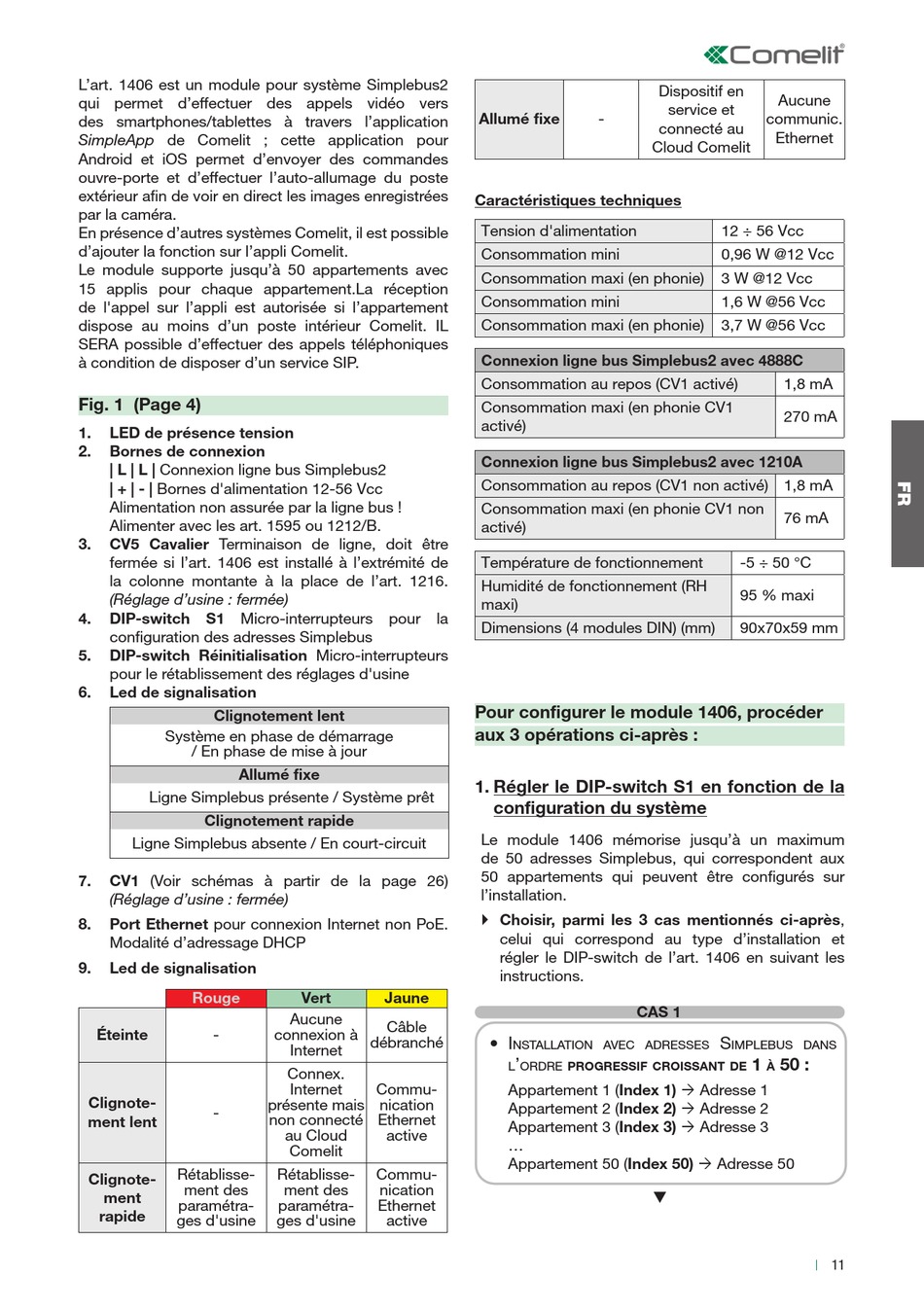

L'art. 1406 est un module pour système Simplebus2
qui permet d'effectuer des appels vidéo vers
des smartphones/tablettes à travers l'application
SimpleApp de Comelit ; cette application pour
Android et iOS permet d'envoyer des commandes
ouvre-porte et d'effectuer l'auto-allumage du poste
extérieur afin de voir en direct les images enregistrées
par la caméra.
En présence d'autres systèmes Comelit, il est possible
d'ajouter la fonction sur l'appli Comelit.
Le module supporte jusqu'à 50 appartements avec
15 applis pour chaque appartement.La réception
de l'appel sur l'appli est autorisée si l'appartement
dispose au moins d'un poste intérieur Comelit. IL
SERA possible d'effectuer des appels téléphoniques
à condition de disposer d'un service SIP.
Fig. 1 (Page 4)
1. LED de présence tension
2. Bornes de connexion
| L | L | Connexion ligne bus Simplebus2
| + | - | Bornes d'alimentation 12-56 Vcc
Alimentation non assurée par la ligne bus !
Alimenter avec les art. 1595 ou 1212/B.
3. CV5 Cavalier Terminaison de ligne, doit être
fermée si l'art. 1406 est installé à l'extrémité de
la colonne montante à la place de l'art. 1216.
(Réglage d'usine : fermée)
4. DIP-switch S1 Micro-interrupteurs pour la
configuration des adresses Simplebus
5. DIP-switch Réinitialisation Micro-interrupteurs
pour le rétablissement des réglages d'usine
6. Led de signalisation
Clignotement lent
Système en phase de démarrage
/ En phase de mise à jour
Allumé fixe
Ligne Simplebus présente / Système prêt
Clignotement rapide
Ligne Simplebus absente / En court-circuit
7. CV1 (Voir schémas à partir de la page 26)
(Réglage d'usine : fermée)
8. Port Ethernet pour connexion Internet non PoE.
Modalité d'adressage DHCP
9. Led de signalisation
Rouge
Éteinte -
Clignote-
-
ment lent
Rétablisse-
Clignote-
ment des
ment
paramétra-
rapide
ges d'usine
Vert Jaune
Aucune
Câble
connexion à
débranché
Internet
Connex.
Internet Commu-
présente mais nication
non connecté Ethernet
au Cloud active
Comelit
Rétablisse- Commu-
ment des nication
paramétra- Ethernet
ges d'usine active
Allumé fixe -
Caractéristiques techniques
Tension d'alimentation
Consommation mini
Consommation maxi (en phonie)
Consommation mini
Consommation maxi (en phonie)
Connexion ligne bus Simplebus2 avec 4888C
Consommation au repos (CV1 activé)
Consommation maxi (en phonie CV1
activé)
Connexion ligne bus Simplebus2 avec 1210A
Consommation au repos (CV1 non activé) 1,8 mA
Consommation maxi (en phonie CV1 non
activé)
Température de fonctionnement
Humidité de fonctionnement (RH
maxi)
Dimensions (4 modules DIN) (mm)
Pour configurer le module 1406, procéder
aux 3 opérations ci-après :
1. Régler le DIP-switch S1 en fonction de la
configuration du système
Le module 1406 mémorise jusqu'à un maximum
de 50 adresses Simplebus, qui correspondent aux
50 appartements qui peuvent être configurés sur
l'installation.
} Choisir, parmi les 3 cas mentionnés ci-après,
celui qui correspond au type d'installation et
régler le DIP-switch de l'art. 1406 en suivant les
instructions.
CAS 1
• I
nStallatIon avec adreSSeS
'
l ordre progressif croissant de
Appartement 1 (Index 1)  Adresse 1
Appartement 2 (Index 2)  Adresse 2
Appartement 3 (Index 3)  Adresse 3
...
Appartement 50 (Index 50)  Adresse 50
Dispositif en
Aucune
service et
communic.
connecté au
Ethernet
Cloud Comelit
12 ÷ 56 Vcc
0,96 W @12 Vcc
3 W @12 Vcc
1,6 W @56 Vcc
3,7 W @56 Vcc
1,8 mA
270 mA
76 mA
-5 ÷ 50 °C
95 % maxi
90x70x59 mm
S
ImplebuS danS
1 50 :
à

